Las soluciones de la serie SAI SRTSE de "System Electric" funcionan en redes de alimentación monofásicas y utilizan la tecnología de doble conversión. Están orientadas a la protección de equipos sensibles en el segmento SMB.
La línea presenta modelos con una potencia de 1 kVA a 10 kVA en formato convertible (tanto para instalación en rack como de suelo) con un tamaño de 2U (1-3 kVA) a 5U (5-10 kVA, construcción de dos módulos). En la línea Smart-Save Online SRT hay 9 variantes de potencias, modelos de muy diferente profundidad. Además, las variantes de modelos se diferencian por la presencia de una tarjeta SNMP en el kit, y para el dispositivo de 2 kVA se proporciona una modificación de profundidad reducida.

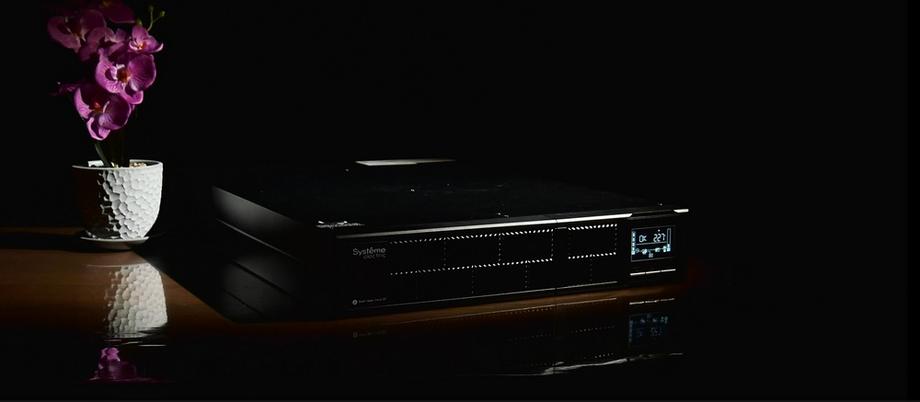

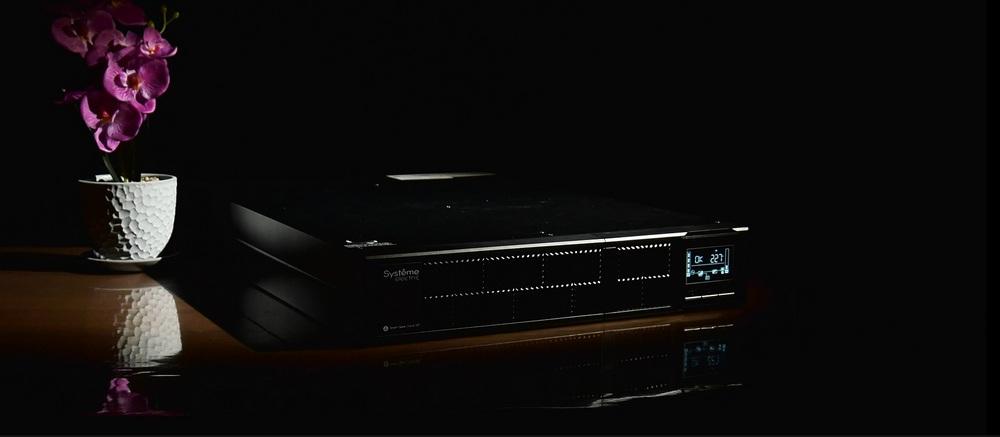

El SAI SRTSE3000RTXLI-NC, diseñado, como se desprende de su nombre, para 3 kVA y 3kW, permite garantizar el suministro ininterrumpido de energía a servidores de virtualización, sistemas de almacenamiento de tamaño medio, equipos de comunicación y otros equipos. La opción de instalación básica es "torre". Para el montaje en un rack de servidor, es necesario adquirir adicionalmente el kit de montaje SE1RK.
El fabricante destaca las siguientes características clave del modelo:
· coeficiente de potencia de salida unitario;
· posibilidad de instalación en rack o en formato de torre;
· gran número de conectores de salida;
· grupo de tomas de corriente gestionado;
· potente cargador de hasta 8A;
· conexión de hasta 10 bloques de baterías externas;
· equipamiento con tarjeta SNMP (en modelos con sufijo NC);
· modo "bypass" electrónico.

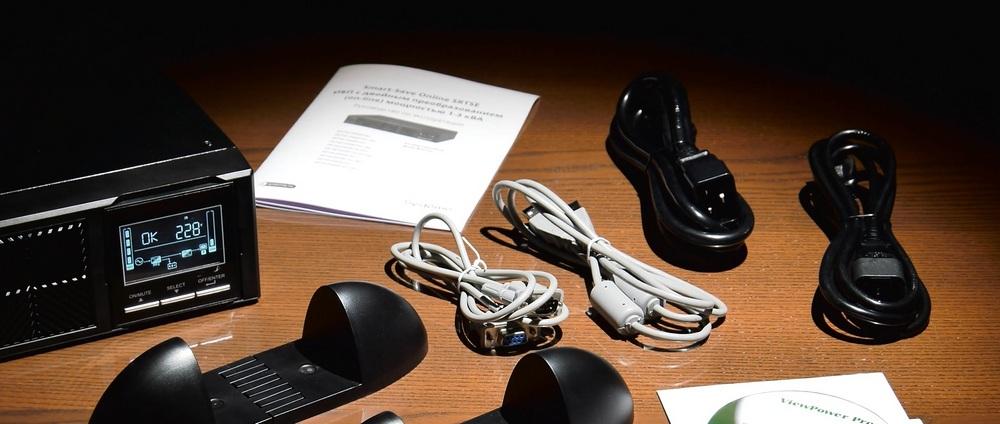

El kit de suministro del SAI incluye cables C13-C14, C19-Schuko, C19-C20, RS-232 y USB, patas para la instalación en el suelo y documentación.
La tarjeta de gestión SNMP también viene incluida, pero los raíles para el montaje en rack deben pedirse por separado. También hay un sensor ambiental y otros módulos disponibles como opciones.

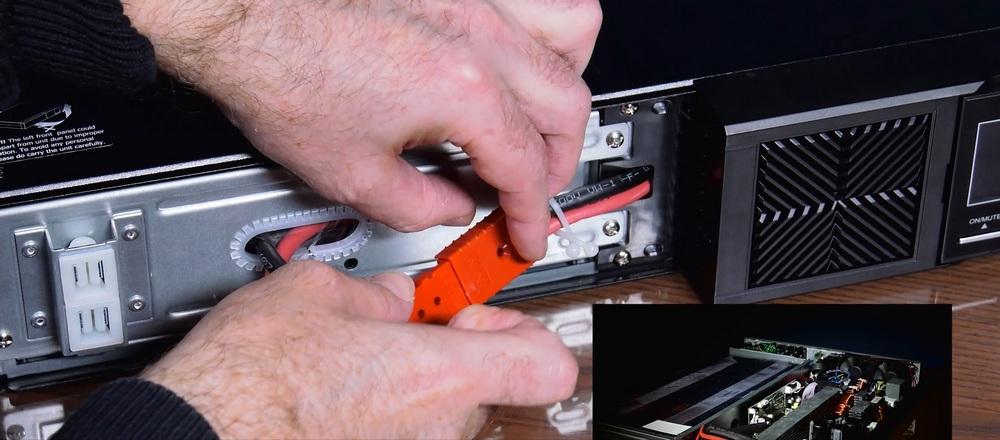

La carcasa está hecha de metal, las dimensiones corresponden al equipo estándar 2U para el montaje en rack. La disposición es tradicional para este tipo de equipos. Detrás del panel frontal de plástico se encuentra el bloque interno de baterías SERBC196, que consta de seis baterías estándar de plomo-ácido de 9 A*h, que se pueden cambiar sin interrumpir el funcionamiento del SAI.

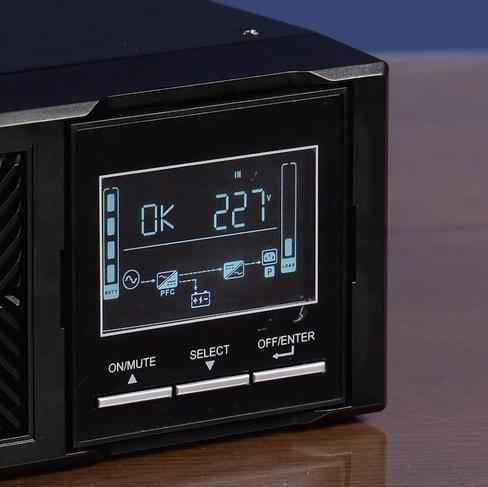

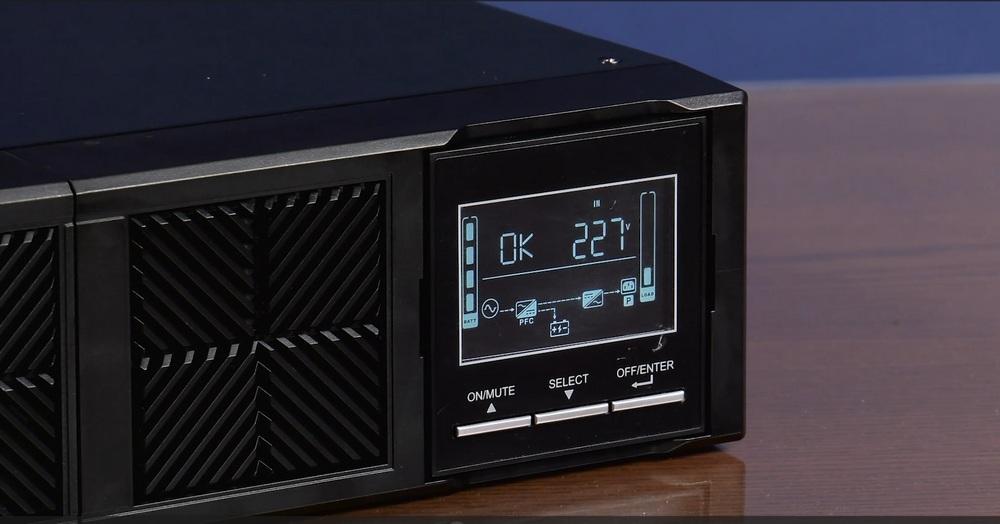

A la derecha se encuentra una gran pantalla de cristal líquido que muestra el estado actual del SAI, incluyendo la tensión, los niveles de carga de la batería y el consumo de carga, y la infografía del modo de funcionamiento actual, así como tres botones de control. A través de esta pantalla se pueden implementar 19 ajustes del SAI. Tenga en cuenta que el bloque de la pantalla se puede girar para facilitar su uso en formato horizontal. En la versión anterior estaba en formato vertical.

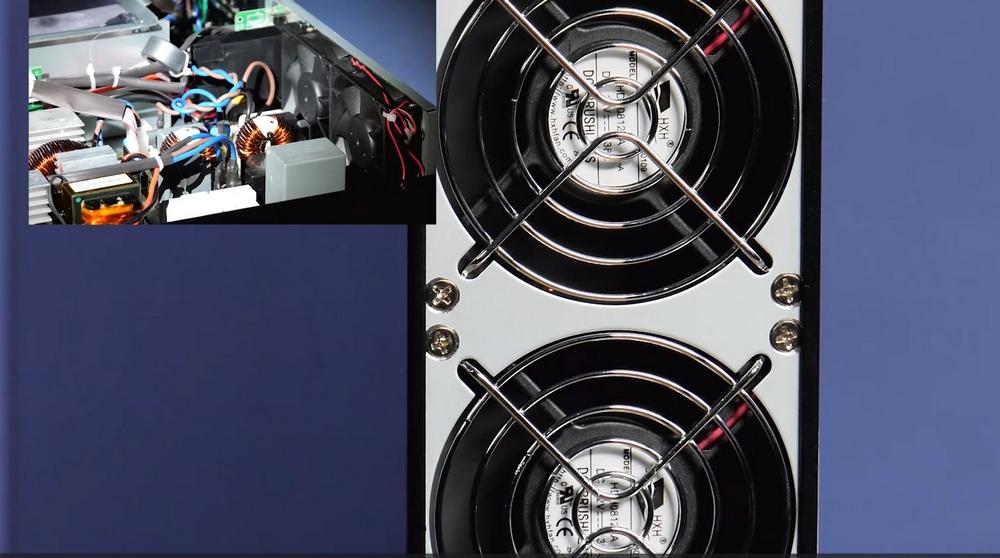

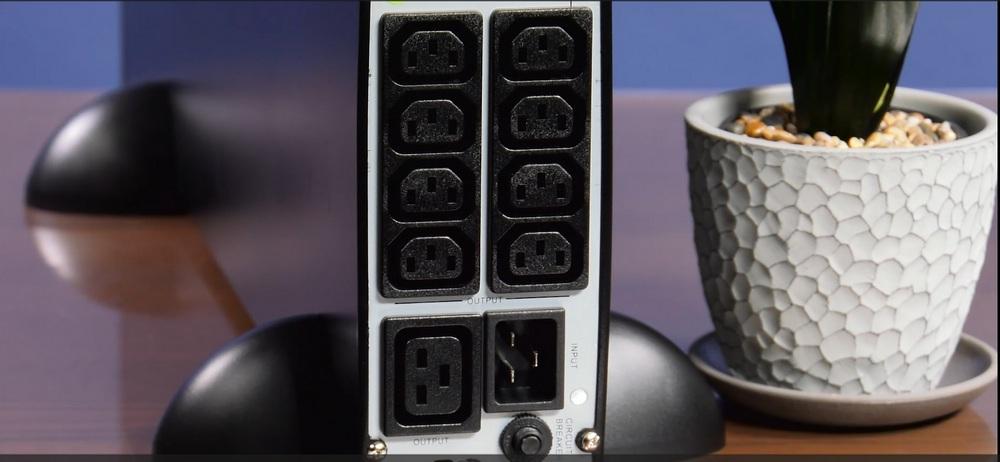

En la parte trasera se encuentran dos ventiladores del sistema de refrigeración de los circuitos electrónicos del SAI, una ranura con una tarjeta de monitorización y gestión de red preinstalada y un puerto para un sensor externo en ella, un puerto de desconexión de emergencia EPO, puertos USB y RS-232, un conector para conectar baterías externas adicionales, ocho puertos de salida C13 y un puerto de salida C19, una entrada C20, un interruptor automático y un terminal de tierra con tornillo.
Especificaciones técnicas
Número de fases: monofásico
Tecnología: doble conversión (en línea)
Potencia de salida efectiva: 3000 VA
Potencia de salida activa: 3000 W
Rango de tensión de entrada: 160-300 V con 100% de carga, 110-300 V con 50% de carga
Entrada de red: С20
Salida de red: 8xC13, 1xC19
Batería: integrada y hasta 10 externas
Carga - tiempo de funcionamiento (batería integrada): 100% - 3 min, 50% - 10 min, 25% - 26 min
Administración: USB, RS-232, SNMP
Opciones: tarjeta de red, sensor de temperatura y humedad, contactos secos, ModBus
Dimensiones: 438x630x88 mm, 19’’ 2U o instalación en formato de torre
Peso: 27.5 kg
La instalación y la conexión no presentan dificultades. Para suministrar energía se utiliza un conector C20 estándar, para el que será necesario garantizar un suministro de 16 A.
Cuatro de las ocho salidas C13 tienen capacidad de gestión. Esto se puede utilizar, por ejemplo, para desconectar cargas no críticas en caso de fallo eléctrico con el fin de aumentar la duración del funcionamiento. El software integrado permite configurar de antemano las condiciones de desconexión del grupo, o gestionarlo rápidamente.
El modelo admite la conexión de hasta diez bloques de baterías externas adicionales BPSE72RT2U, lo que aumenta significativamente el tiempo de funcionamiento autónomo del equipo; en la opción máxima con la carga máxima se puede esperar más de tres horas. Sin embargo, no olvidemos que al aumentar la capacidad, también aumenta el tiempo de carga necesario. Esto se compensa parcialmente con la posibilidad de aumentar la corriente de carga hasta 8 A a través del menú del dispositivo.
En la pantalla se muestra toda la información básica sobre el funcionamiento del SAI, incluido el esquema de funcionamiento actual, tensión/corriente/frecuencia, temperatura, nivel de carga de la batería, nivel de consumo de carga, tiempo de funcionamiento autónomo estimado de la carga y otros datos. Los botones se pueden utilizar para cambiar la configuración y los modos de funcionamiento del dispositivo. En el menú de configuración hay una veintena de parámetros, cuya descripción se proporciona en la documentación.
Como se espera de los equipos de este nivel, aquí vemos varias opciones de interfaces de control. Al mismo tiempo, el USB es compatible con los protocolos estándar y puede funcionar en los sistemas operativos modernos sin necesidad de controladores. El RS-232 ya está obsoleto hoy en día, pero posiblemente para ciertas instalaciones todavía pueda ser necesario. Pero, por supuesto, lo más importante es supervisar el funcionamiento a través de la red local mediante SNMP. Además, el SAI, cuando se conecta un sensor externo, puede controlar la temperatura y la humedad, así como dos pares de contactos secos (por ejemplo, se pueden utilizar para controlar la apertura de las puertas del bastidor del servidor). Si es necesario, el módulo puede sustituirse por una variante con soporte para el bus ModBus.
Para un cómodo trabajo local con USB o RS-232, se utiliza el software gratuito patentado Parachute. Esta utilidad está disponible en versiones para Windows, Linux y macOS. Cuando se conecta a través de SNMP se recomienda utilizar Parachute Pro y la gestión a través de un navegador web. Tenga en cuenta que el software Parachute Pro permite gestionar varios SAI a la vez en una red local.
Cuando se utiliza una tarjeta de red, se utilizan los programas gratuitos SNMP Web Manager e interfaz web SNMP Web Pro proporcionados por el fabricante. Las funciones estándar de la tarjeta de gestión inteligente incluyen la configuración de los parámetros de funcionamiento del SAI, las operaciones de prueba programadas del SAI, el registro de eventos e informes diarios, las notificaciones por correo electrónico y SMS (con la conexión de un módem externo a la tarjeta de gestión), la gestión de la alimentación de los sistemas externos a través de WOL y la utilidad Shutdown Wizard. Para restringir el acceso, se proporciona la función ACL. Gracias al protocolo estándar SNMP y al archivo MIB proporcionado es posible la integración con sistemas de monitorización de terceros.

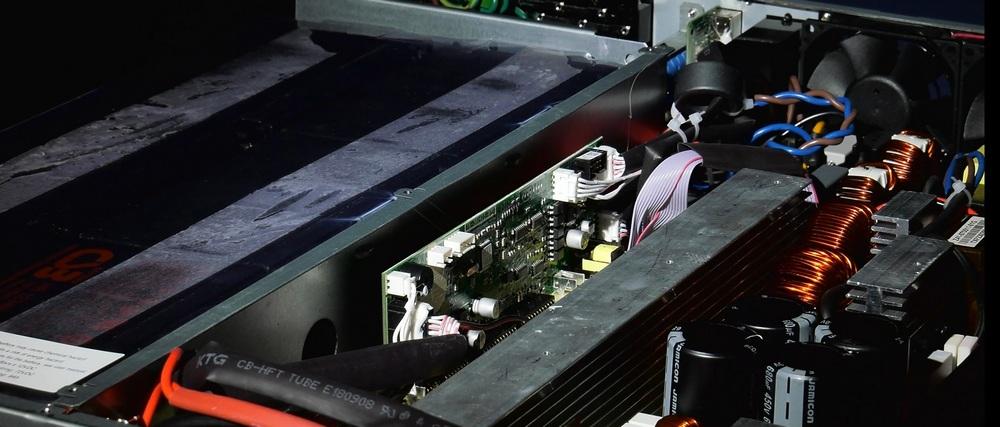

El SAI SRTSE3000RTXLI-NC utiliza una base de componentes moderna y de alta calidad, tiene todas las funciones y capacidades actuales para un uso eficaz en el segmento de las PYMES para proteger el equipo informático: tiene un tamaño compacto, capacidades de gestión flexibles y admite la conexión de baterías externas para aumentar significativamente la duración del funcionamiento autónomo. La garantía estándar del equipo es de dos años y puede ampliarse hasta cinco años.
