Решения серии ИБП SRTSE от «Систэм Электрик» работают в однофазных сетях питания и используют технологию двойного преобразования. Они ориентированы на защиту чувствительного оборудования в сегменте SMB.

В линейке представлены модели с мощностью от 1 кВ*А до 10 кВ*А в конвертируемом формате (и для установки в стойку, и для напольной) с размерностью от 2U (1-3 кВ*А) до 5U (5-10 кВ*А, конструкция из двух модулей). В линейке Smart-Save Online SRT 9 вариантов мощностей, модели самой разной глубины. Кроме того, варианты моделей отличаются наличием карты SNMP в комплекте, а также для устройства на 2 кВ*А предусмотрена модификация уменьшенной глубины.

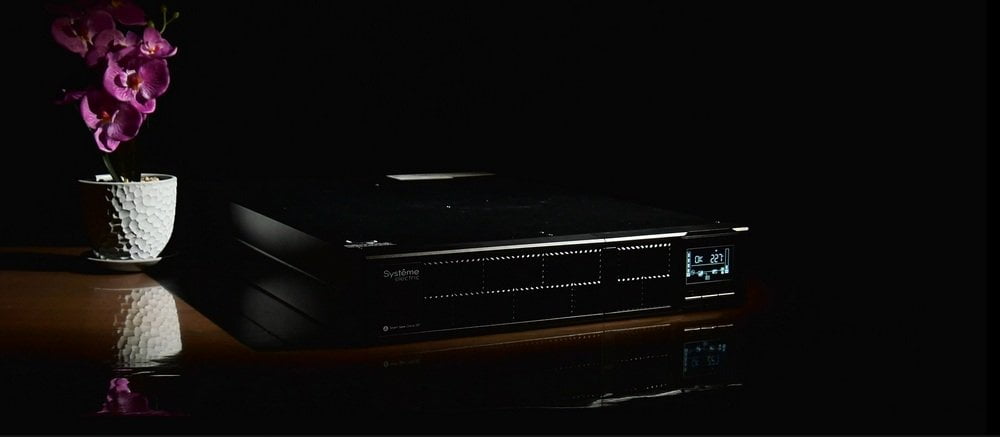

ИБП SRTSE3000RTXLI-NC, рассчитанный, как понятно по названию, на 3 кВ*А и 3кВт, позволяет обеспечить бесперебойное питание серверов виртуализации, СХД среднего объема, коммуникационного и другого оборудования. Базовый вариант установки – «башня». Для крепления в серверную стойку необходимо дополнительно приобрести комплект монтажа SE1RK.

Производитель отмечает следующие ключевые особенности модели:

·       единичный выходной коэффициент мощности;

·       возможность установки в стойку или в формате башни;

·       большое количество выходных разъёмов;

·       управляемая группа розеток;

·       мощное зарядное устройство до 8А;

·       подключение до 10 внешних блоков батарей;

·       комплектация картой SNMP (у моделей с суффиксом NC);

·       режим электронный «байпас».

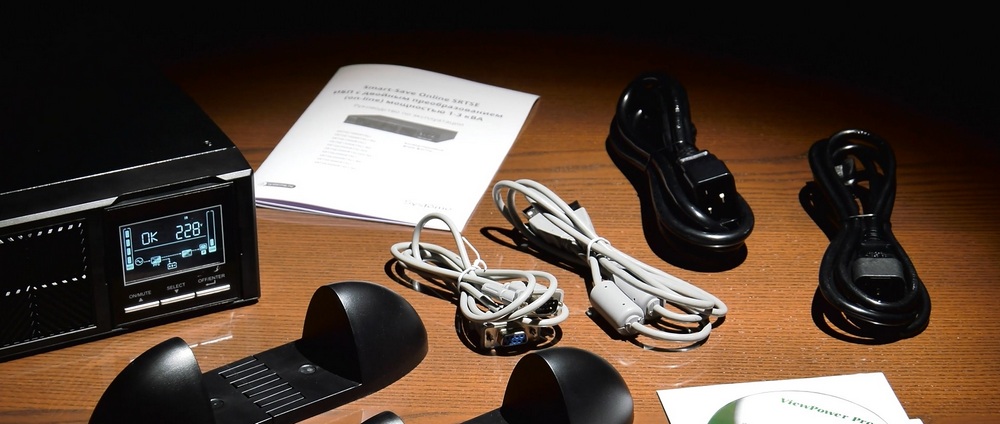

В комплект поставки ИБП входят кабели С13-С14, C19-Schuko, С19-С20, RS-232 и USB, ножки для напольной установки и документация.

Карта управления SNMP также идет в комплекте, а вот рельсы для крепления в стойку нужно заказывать отдельно. Также в опциях есть датчик окружающей среды и другие модули.

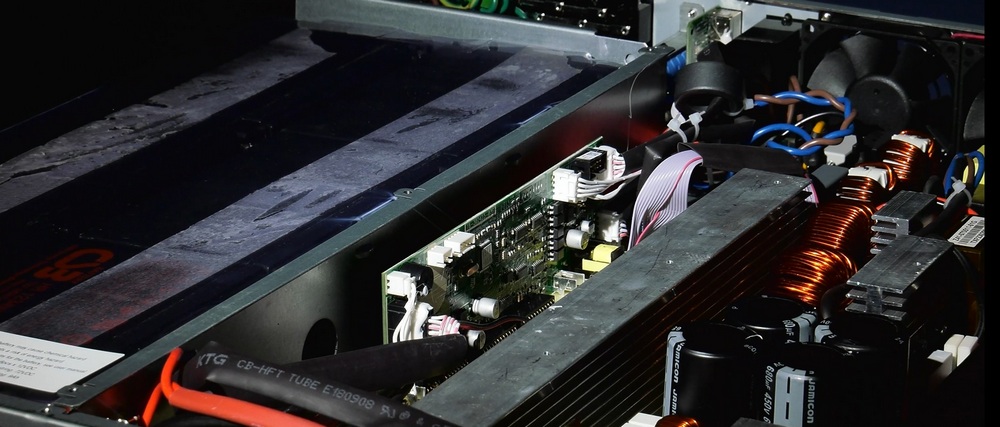

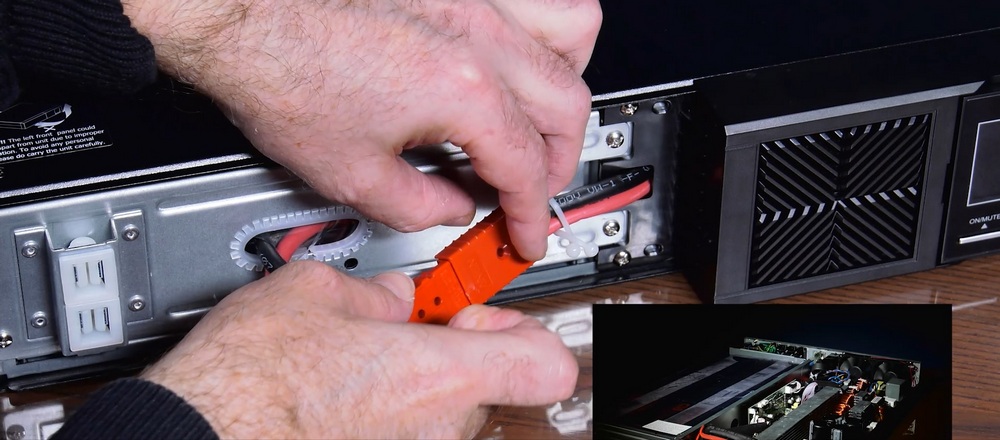

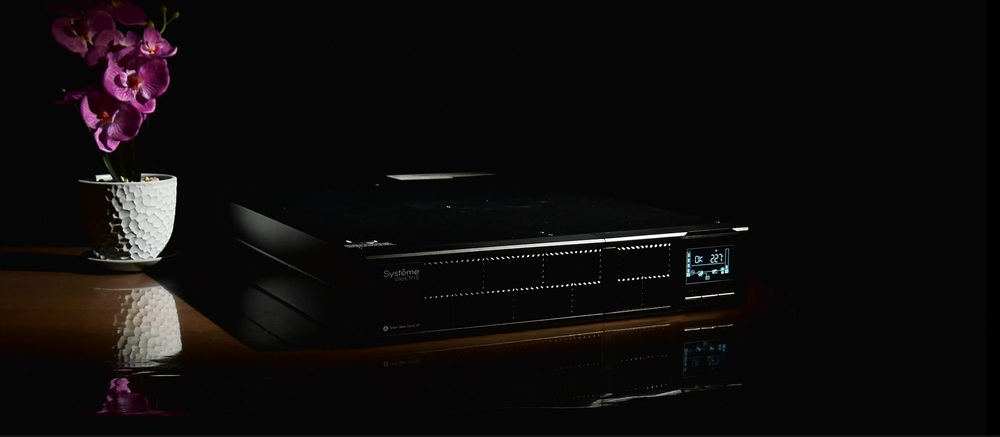

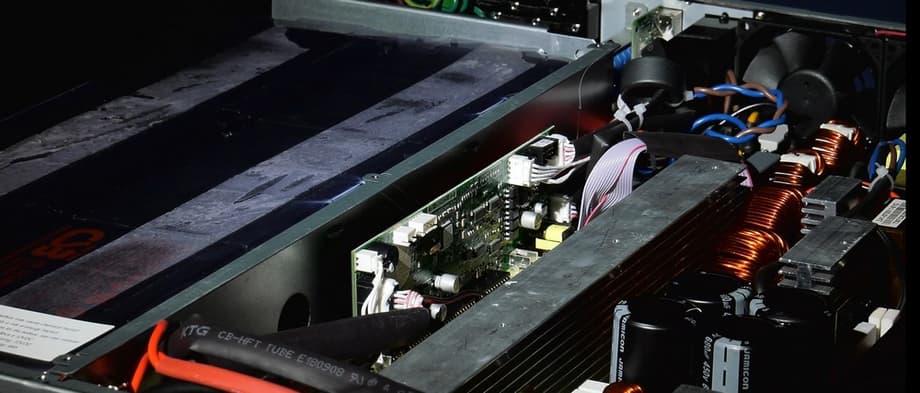

Корпус выполнен из металла, габаритные размеры соответствуют стандартному оборудованию 2U для установки в стойку. Компоновка традиционная для данного типа оборудования. За передней панелью из пластика находится внутренний блок батареи SERBC196, состоящий из шести стандартных свинцово-кислотных аккумуляторов 9 А*ч, который можно менять без остановки работы ИБП.

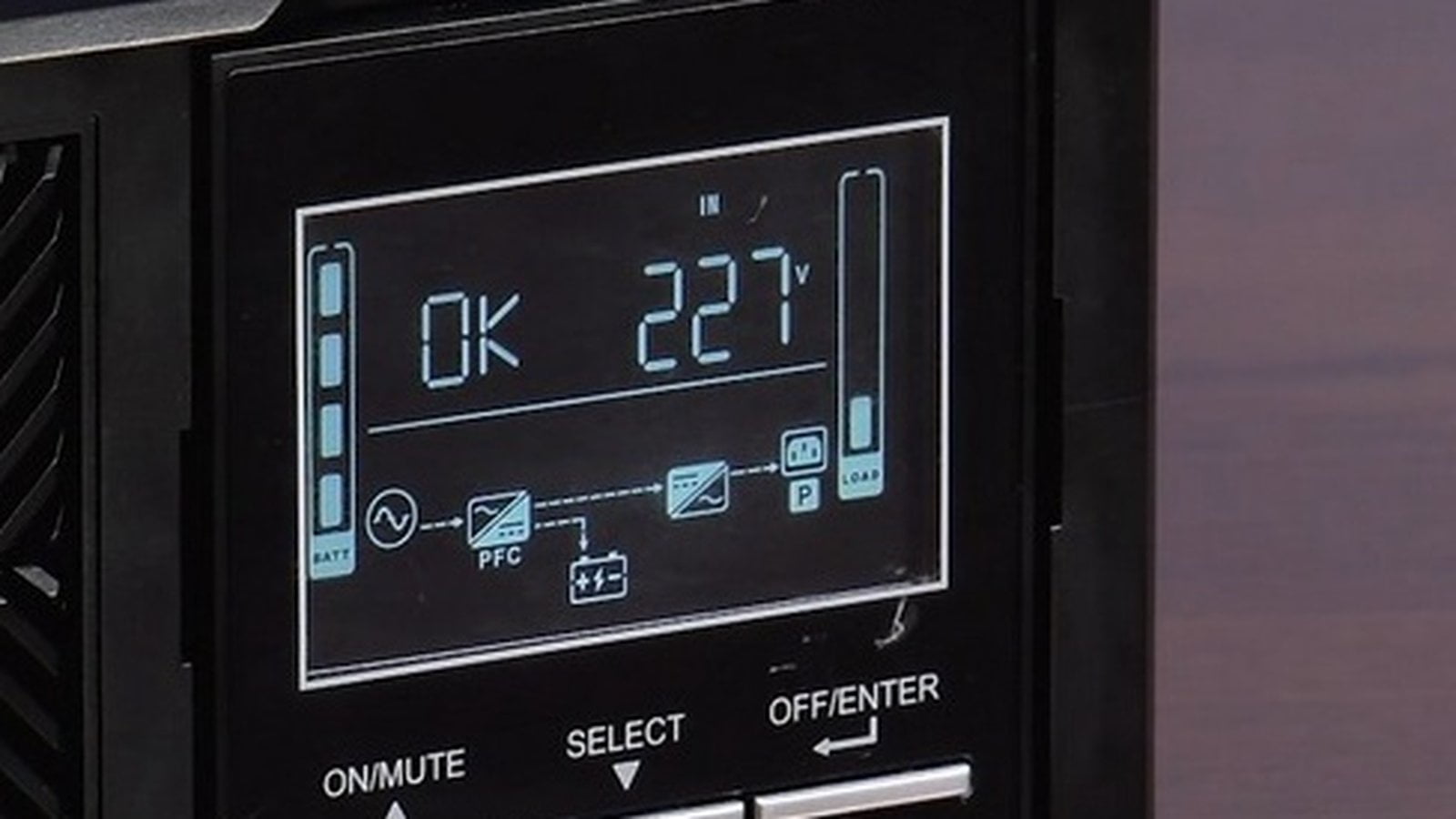

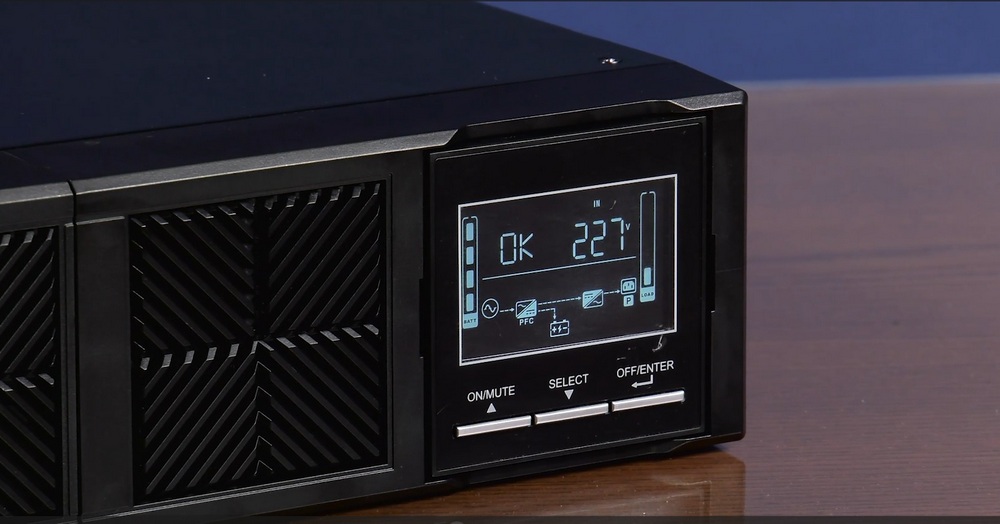

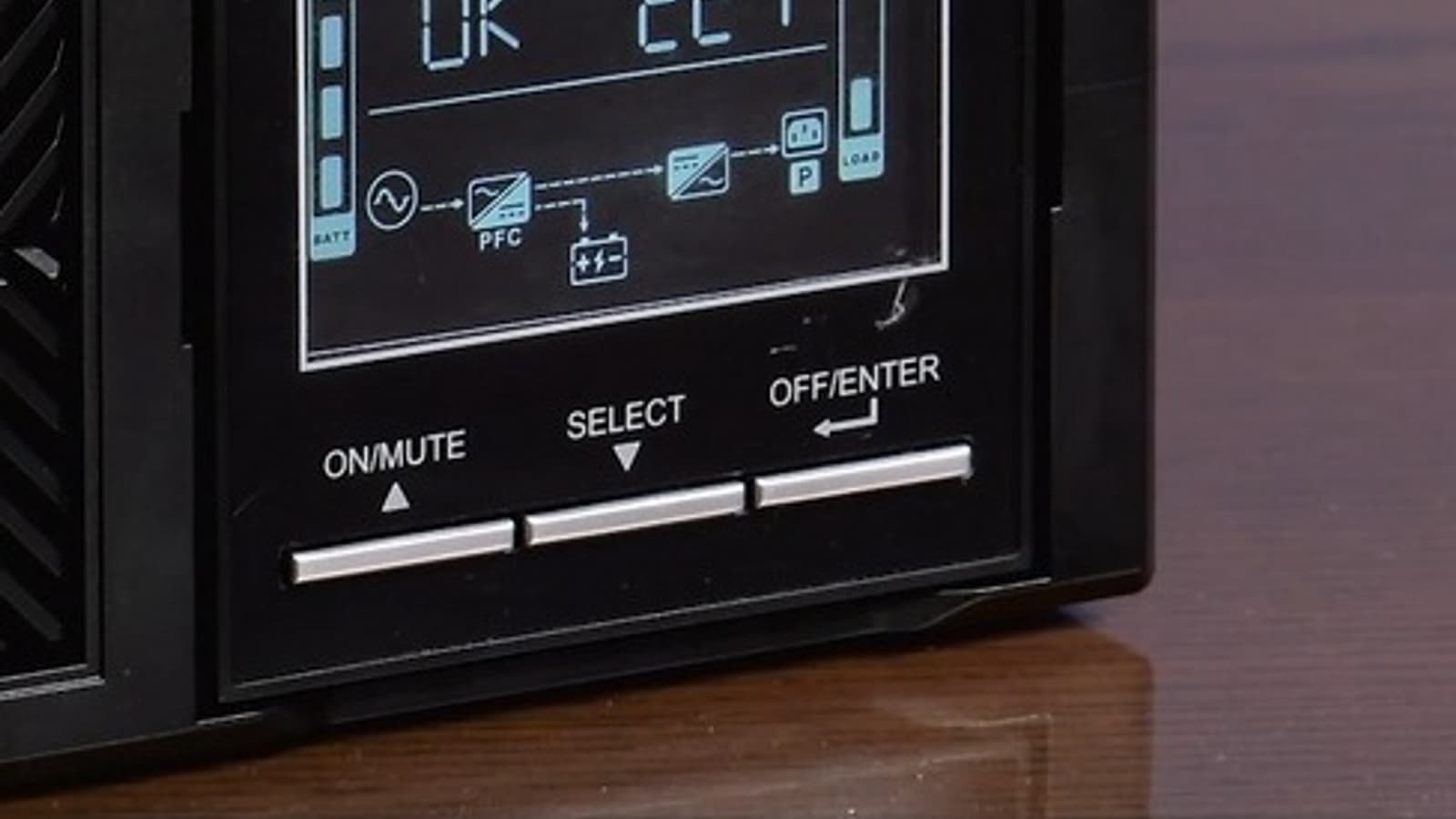

Справа расположен крупный жидкокристаллический экран, отражающей текущее состояние работы ИБП, включая напряжение, уровни заряда батарей и потребления нагрузки, и инфографику текущего режима работы, а также три кнопки управления. Через данный дисплей можно реализовать 19 настроек ИБП. Отметим, что блок экрана можно развернуть для удобства использования в горизонтальном формате. В предыдущей версии было в вертикальном формате.

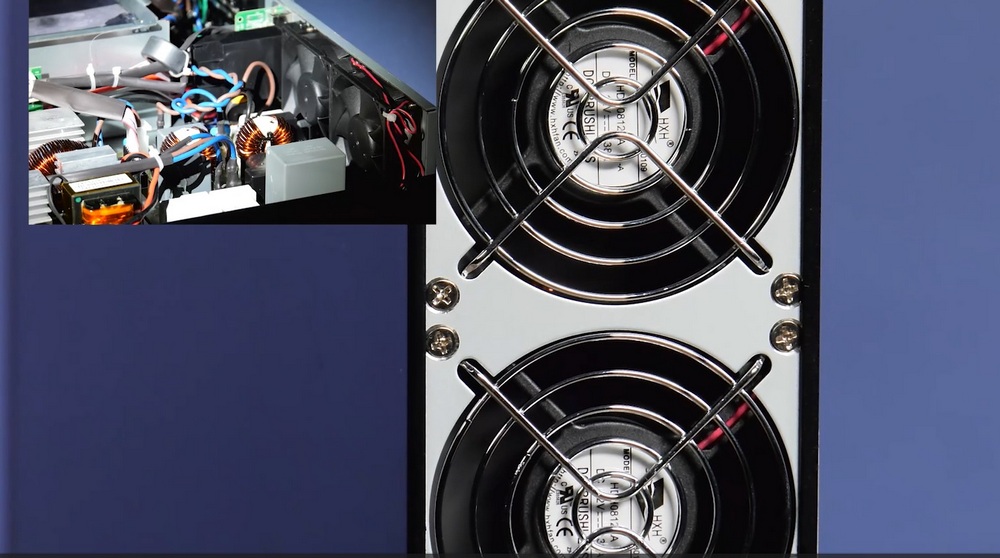

Сзади находятся два вентилятора системы охлаждения электронных цепей ИБП, слот с предустановленной картой сетевого мониторинга и управления и портом для внешнего датчика в ней, порт аварийного отключения EPO, порты USB и RS-232, разъем для подключения дополнительных внешних батарей, восемь выходных портов C13 и один выходной порт C19, вход C20, автоматический выключатель и винтовая клемма заземления.

Технические характеристики

Число фаз: однофазный

Технология: двойное преобразование (онлайн)

Эффективная выходная мощность: 3000 ВА

Активная выходная мощность: 3000 Вт

Диапазон входного напряжения: 160-300 В при 100% нагрузке, 110-300 В при 50% нагрузке

Вход сети: С20

Выход сети: 8xC13, 1xC19

Батарея: встроенная и до 10 внешних

Нагрузка - время работы (встроенная батарея): 100% - 3 мин, 50% - 10 мин, 25% - 26 мин

Управление: USB, RS-232, SNMP

Опции: сетевая карта, датчик температуры и влажности, сухие контакты, ModBus

Размеры: 438x630x88 мм, 19’’ 2U или установка в формате башни

Вес: 27.5 кг

Установка и подключение не вызывают сложностей. Для подачи питание используется стандартный разъем C20, для которого потребуется обеспечить подачу 16 А.

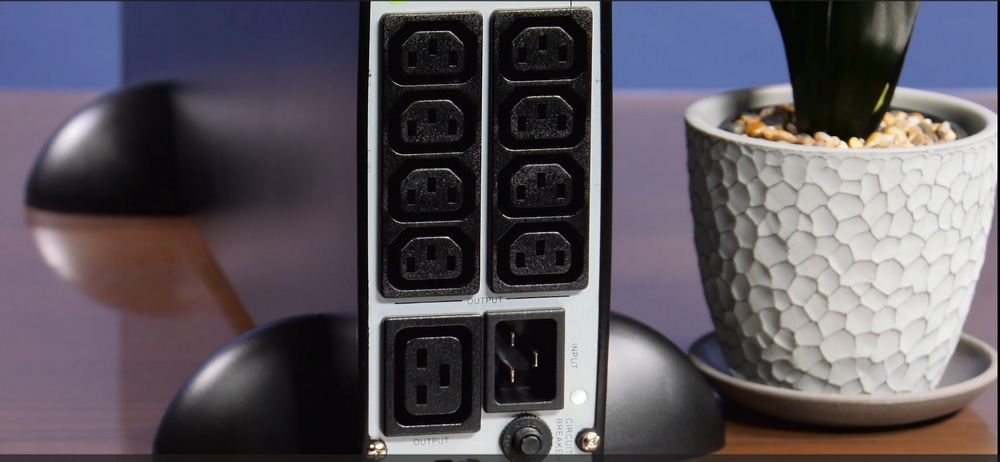

Четыре из восьми выходных C13 имеют возможность управления. Это может использоваться, например, для отключения некритичной нагрузки при сбое питания с целью увеличения длительности работы. Встроенное программное обеспечение позволяет заблаговременно настроить условия отключения группы, либо оперативно управлять ею.

Модель поддерживает подключение до десяти внешних дополнительных блоков батарей BPSE72RT2U, что существенно увеличивает время автономной работы оборудования – в максимальном варианте с максимальной нагрузкой можно рассчитывать более чем на три часа. Правда не забываем, что при росте емкости также увеличивается и требуемое время зарядки. Частично это компенсируется возможностью увеличения через меню устройства зарядного тока до 8 А.

На экране отображается вся основная информация о работе ИБП, в том числе текущая схема работы, напряжение/ток/частота, температура, уровень заряда батареи, уровень потребления нагрузки, расчетное время автономной работы нагрузки и другие данные. Кнопки могут использоваться для изменения настроек и режимов работы устройства. В меню настроек около двух десятков параметров, описание которых приводится в документации.

Как и ожидается от оборудования данного уровня, здесь мы видим различные варианты интерфейсов контроля. При этом USB поддерживает стандартные протоколы и может работать в современных ОС без драйверов. RS-232 сегодня уже является устаревшим, но возможно для определенных инсталляций еще может требоваться. Но, конечно, наиболее актуальным является мониторинг работы через локальную сеть по SNMP. Дополнительно ИБП при подключении внешнего датчика может контролировать температуру и влажность, а также две пары сухих контактов (например, можно использовать их для контроля открытия дверей серверной стойки). При необходимости модуль может быть заменен на вариант с поддержкой шины ModBus.

Для удобной локальной работы с USB или RS-232 используется фирменное бесплатное программное обеспечение Parachute. Данная утилита есть в версиях для Windows, Linux и macOS. При подключении по SNMP рекомендуется применять Parachute Pro и управление через Web-браузер. Отметим, что ПО Parachute Pro позволяет управлять сразу несколькими ИБП в локальной сети.

При эксплуатации сетевой карты используются предоставляемые производителем бесплатные ПО SNMP Web Manager и веб-интерфейс SNMP Web Pro. Штатные функции интеллектуальной карты управления включают в себя настройку параметров работы ИБП, плановые операции тестирования ИБП, логирование событий и ежедневные отчеты, уведомления по электронной почте и SMS (с подключением внешнего модема к карте управления), управление питанием внешних систем через WOL и утилиту Shutdown Wizard. Для ограничения доступа предусмотрена функция ACL. Благодаря стандартному протоколу SNMP и предоставляемому MIB-файлу возможна интеграция со сторонними системами мониторинга.

ИБП SRTSE3000RTXLI-NC использует современную и качественную компонентную базу, обладает всеми актуальными функциями и возможностями для эффективного использования в сегменте СМБ для защиты ИТ-оборудования – он имеет компактные размеры, гибкие возможности управления и поддерживает подключение внешних батарей для существенного увеличения длительности автономной работы. Стандартная гарантия на оборудование составляет два года и может быть увеличена до пяти лет.
