SAI Lineal-Interactiva Ippon Pacific 1000: energía estable para pequeñas empresas

El SAI Ippon Pacific 1000 es un dispositivo que encaja perfectamente en escenarios de uso típicos de oficinas muy pequeñas o puestos de trabajo de emprendedores y autónomos. El dispositivo protege eficazmente los equipos conectados contra las fluctuaciones de tensión y los cortes breves de alimentación. La gama de ajustes disponibles es suficiente para diferentes ámbitos de aplicación, y el SAI quedará igual de bien tanto en el puesto de trabajo de un autónomo como en un rack de servidores.

Hoy en día, incluso en la oficina más pequeña, la mayoría de los procesos dependen de una forma u otra del funcionamiento eficaz y estable de los equipos, desde los ordenadores hasta los routers y los teléfonos. Los fallos en su funcionamiento afectan inevitablemente a la productividad y, en consecuencia, a los resultados económicos. Por lo tanto, las fuentes de alimentación ininterrumpida (SAI) no son sólo una medida de precaución, sino una necesidad de producción.

La solución óptima para el uso en oficinas son los SAI lineales-interactivos. A diferencia de los modelos de reserva más sencillos (también conocidos como SAI offline), no sólo proporcionan protección contra los cortes de electricidad, sino que también estabilizan la tensión, suavizando las fluctuaciones y caídas que pueden afectar negativamente a los componentes electrónicos sensibles; para una pequeña oficina, este es el mínimo necesario y suficiente. Al mismo tiempo, su precio es notablemente inferior al de los modelos online más avanzados.

A la luz de todo lo anterior, el SAI Ippon Pacific 1000 es un dispositivo que encaja perfectamente en los escenarios de uso típicos de una oficina muy pequeña o de los puestos de trabajo de emprendedores y autónomos. Como se puede adivinar por su nombre, la potencia máxima de carga conectable es de 1000 VA, justo para garantizar el funcionamiento de los elementos clave de la infraestructura. La línea cuenta con los modelos Pacific 2000 e incluso Pacific 3000 con una potencia de carga conectable declarada de 2000 y 3000 VA respectivamente; en una oficina más grande se pueden utilizar estos. Pero para las necesidades de una pequeña empresa, inicialmente vale la pena considerar el modelo básico Ippon Pacific 1000, que es el que vamos a conocer hoy.

Características técnicas declaradas

Embalaje y equipamiento

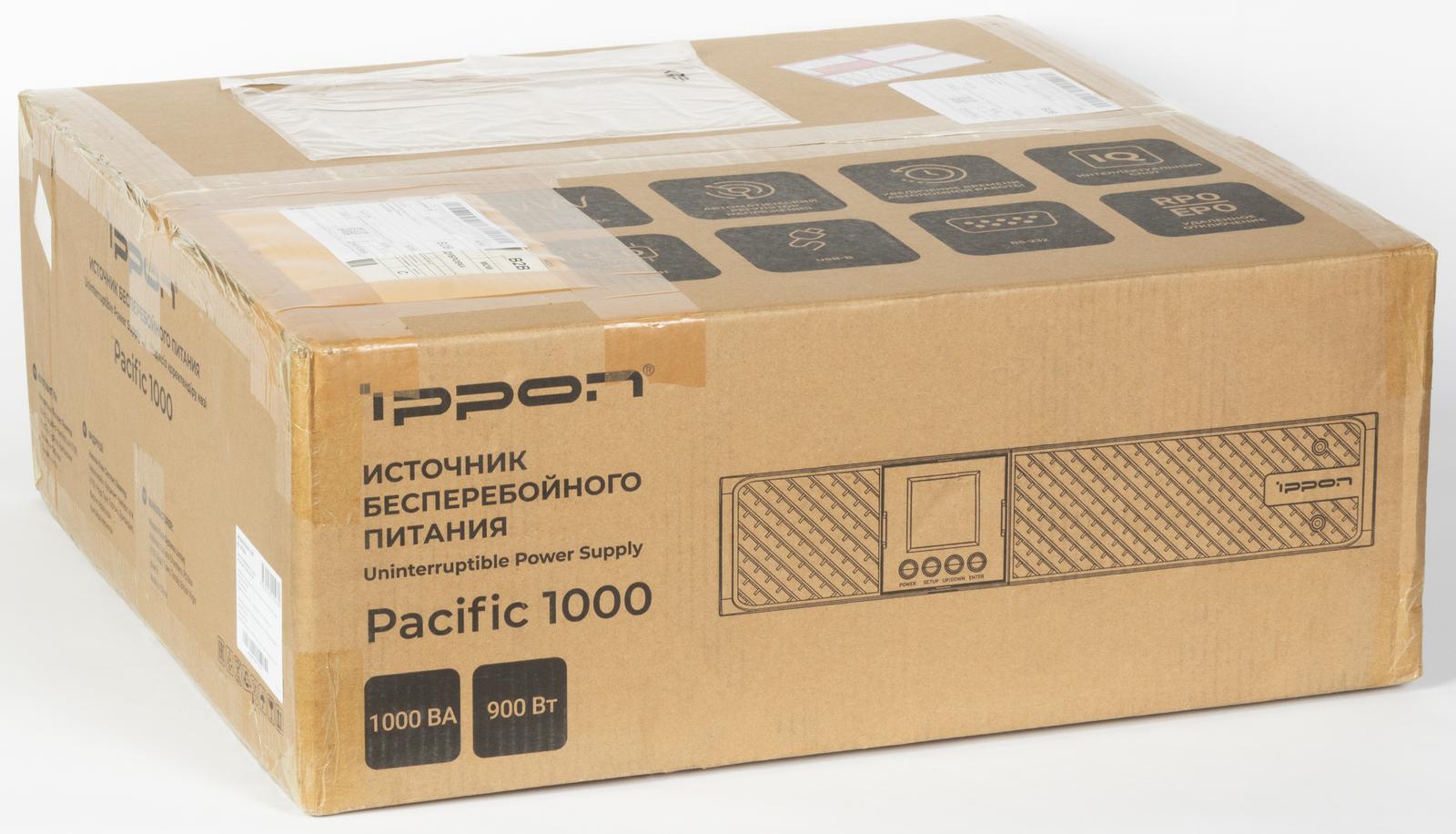

El Ippon Pacific 1000 se suministra en una caja de cartón sin pintar con imágenes y breves características del dispositivo. En el interior, el SAI se coloca en una bolsa de plástico y se sujeta de forma segura con inserciones de espuma, lo que permite no preocuparse por su seguridad durante el transporte.

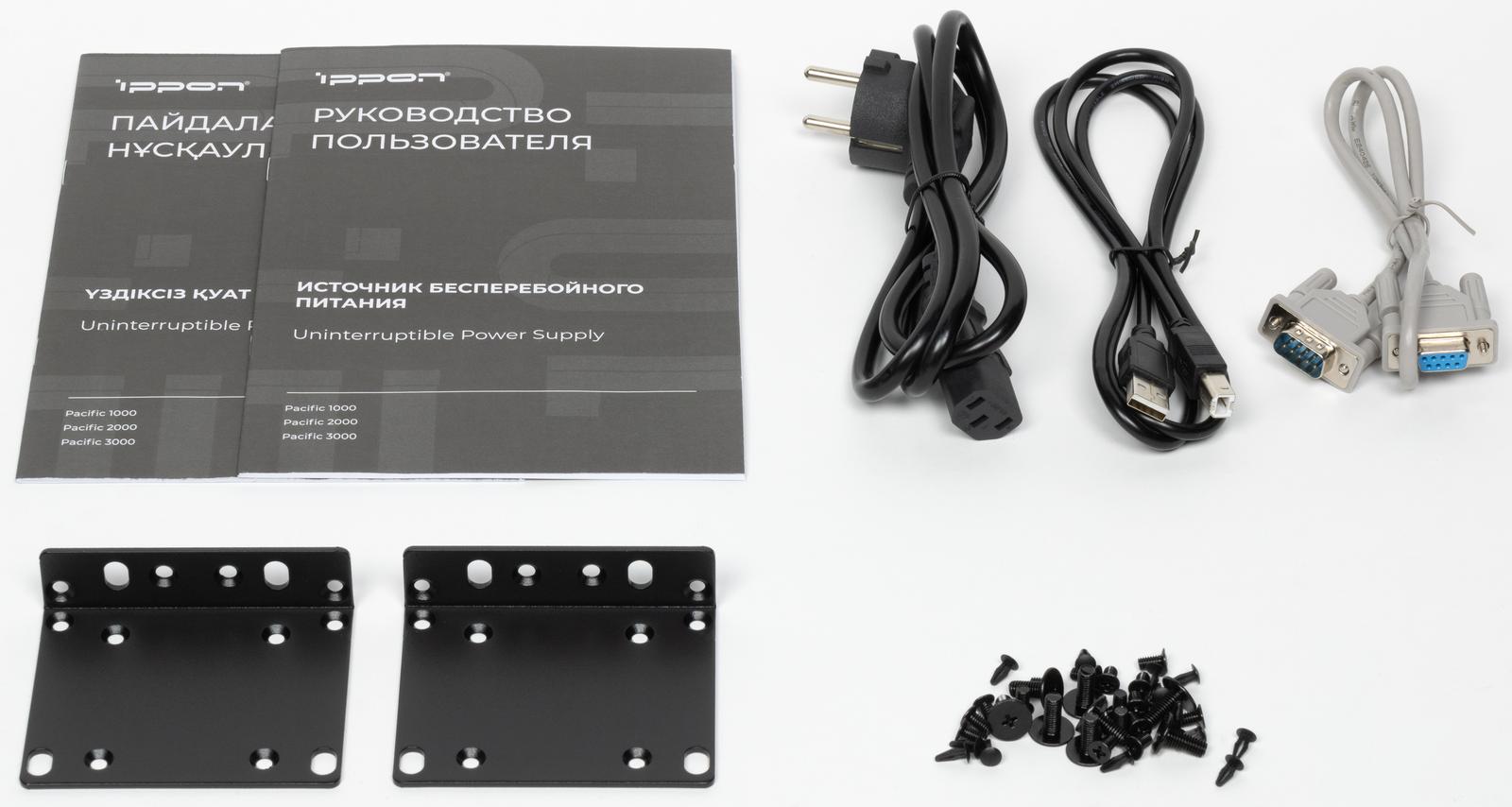

El kit incluye documentación, un cable de alimentación de 120 cm de longitud, un cable USB-A — USB-B de 120 cm de longitud y un cable RS-232 de 60 cm de longitud. También encontramos en la caja "orejas" para el montaje en rack y un juego de fijaciones para ellas. El fabricante también propone utilizar estas mismas placas como patas de apoyo cuando el dispositivo se coloca verticalmente.

Aspecto exterior

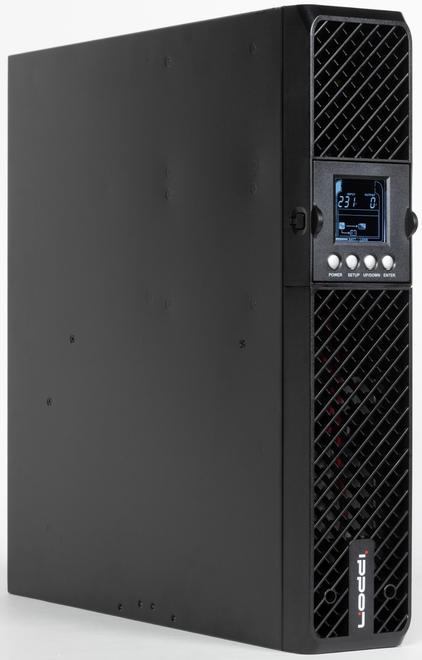

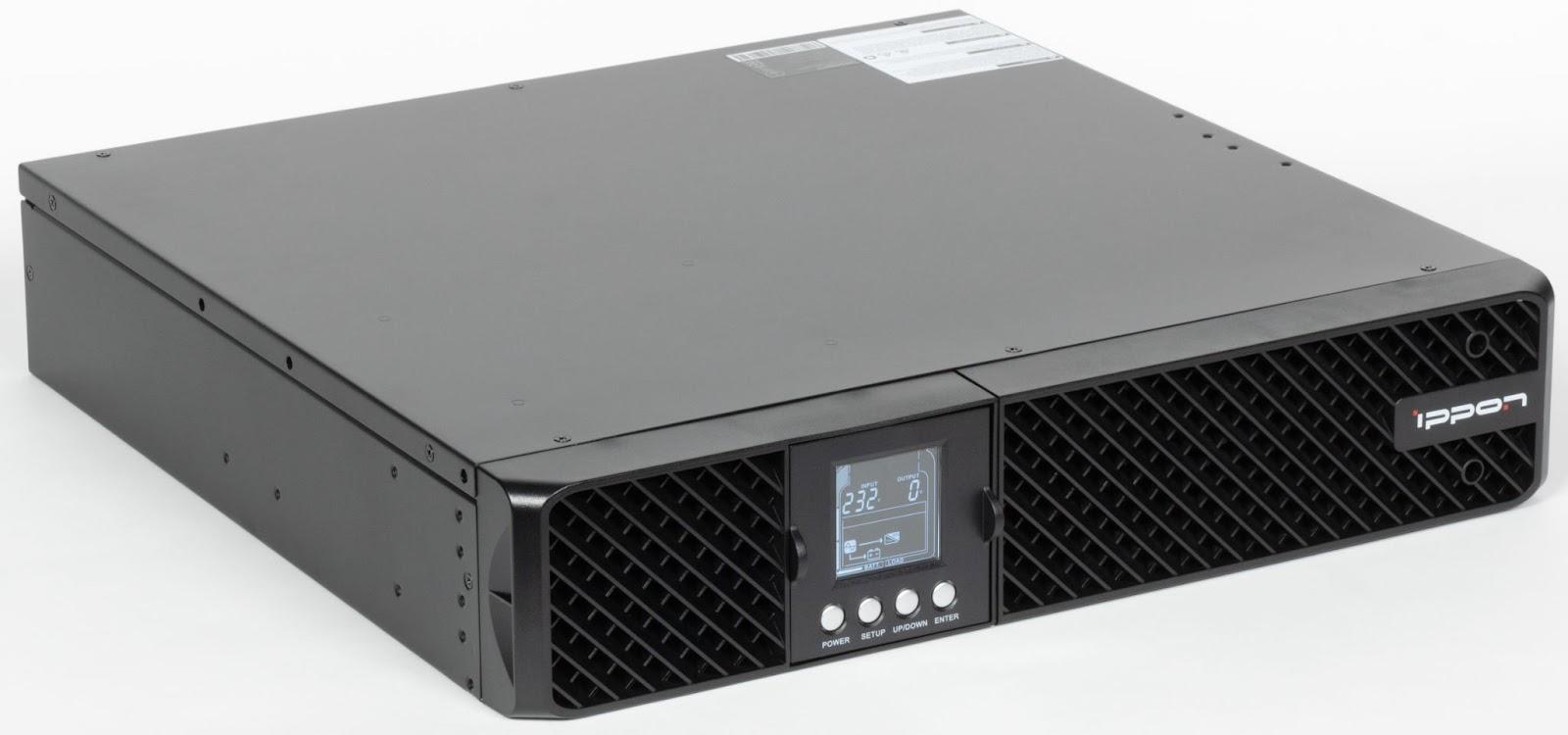

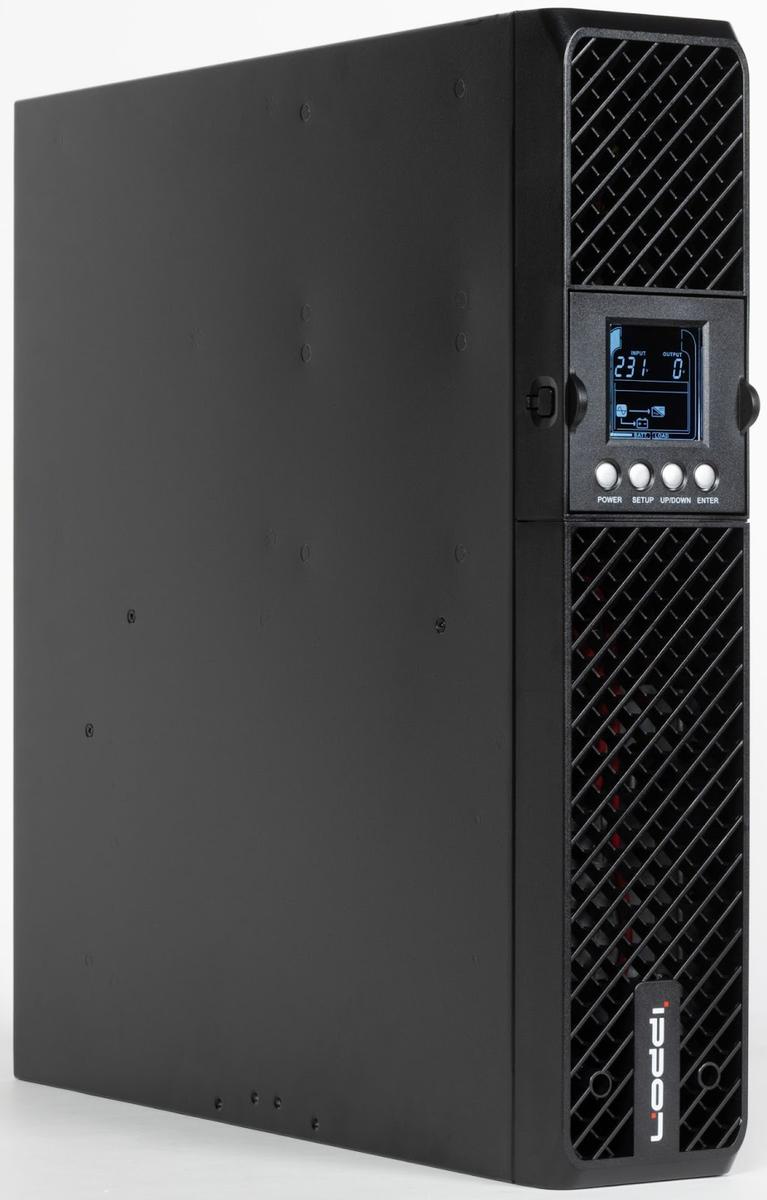

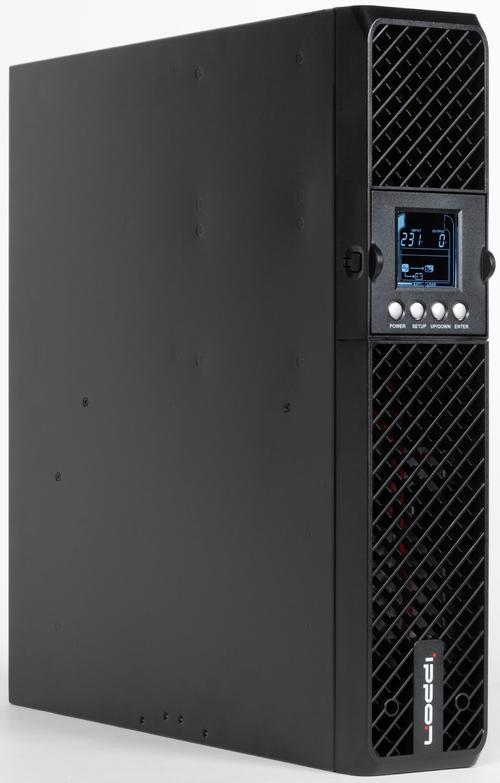

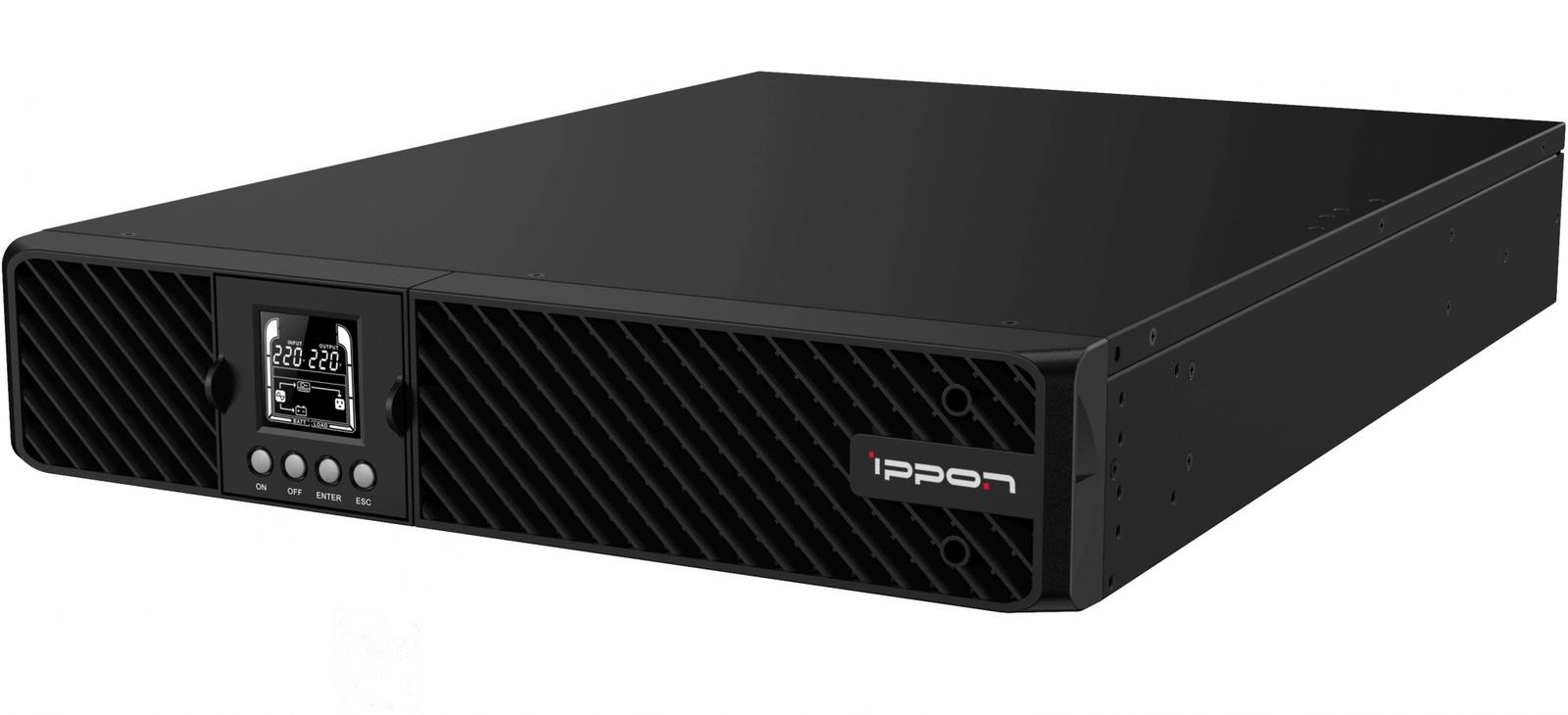

La carcasa del Ippon Pacific 1000 está hecha de metal pintado de negro. A diferencia de las soluciones "domésticas" de nivel básico, el dispositivo es bastante grande y pesado: sus dimensiones son 438×88×430 mm y su peso es de 15,8 kg.

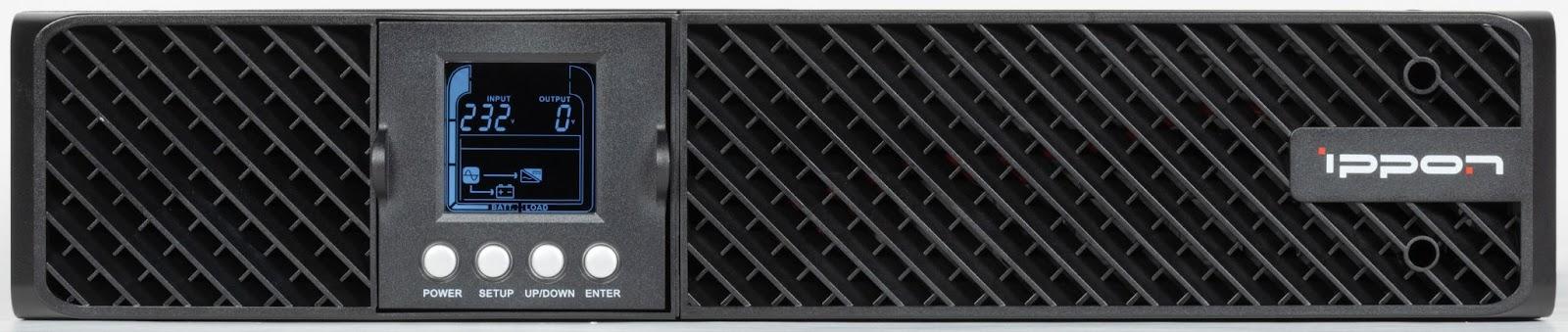

La cubierta frontal es de plástico, ligeramente a la izquierda (o arriba cuando se coloca verticalmente) del centro se encuentra el panel de control con una pantalla LCD, más cerca de uno de los extremos, el logotipo del fabricante. El resto de la superficie está completamente ocupada por una rejilla a través de la cual se suministra aire al interior de la carcasa para la refrigeración.

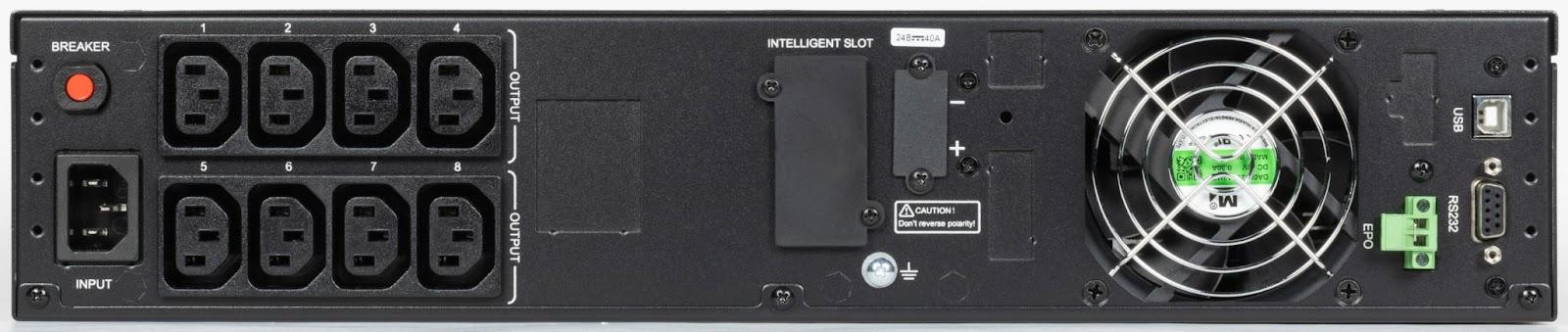

En el panel trasero se encuentran un ventilador de Ø80 mm que funciona con soplado, así como numerosos conectores. A la derecha del refrigerador se encuentran los puertos de las interfaces USB y RS-232, junto a ellos, el conector EPO (Emergency Power Off), que sirve para conectar un dispositivo especial de desconexión remota de emergencia. El conector para el módulo de batería externo está cubierto por una cubierta protectora de plástico, al igual que la ranura de red SNMP (la tarjeta SNMP para la gestión y supervisión remota a través de la red se puede comprar por separado si es necesario). En la parte izquierda del panel vemos 8 tomas de corriente de salida С13 y un conector de alimentación de entrada C14, sobre el que se encuentra el vástago rojo del fusible automático.

El panel de control se fija con pestillos: es fácil de quitar, girar 90° y volver a colocar. Gracias a esto, la pantalla y las teclas son cómodas de usar tanto en la colocación horizontal como en la vertical del SAI.

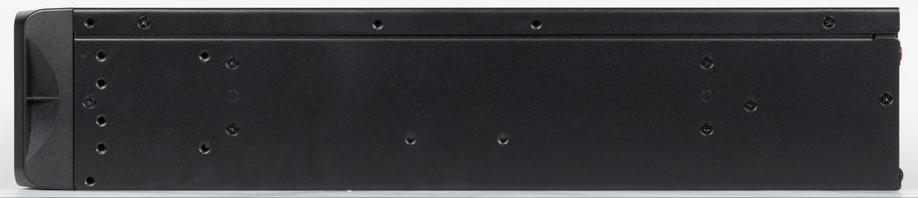

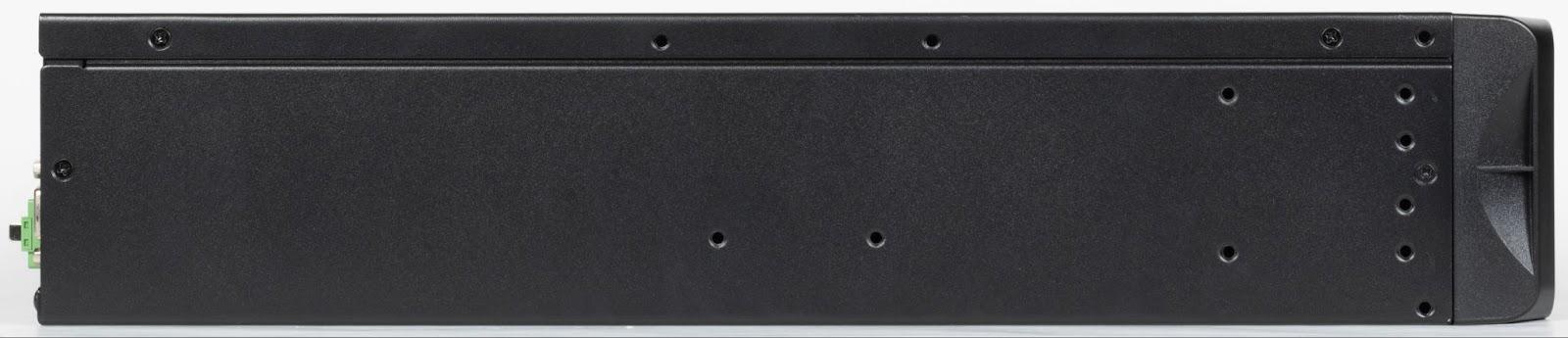

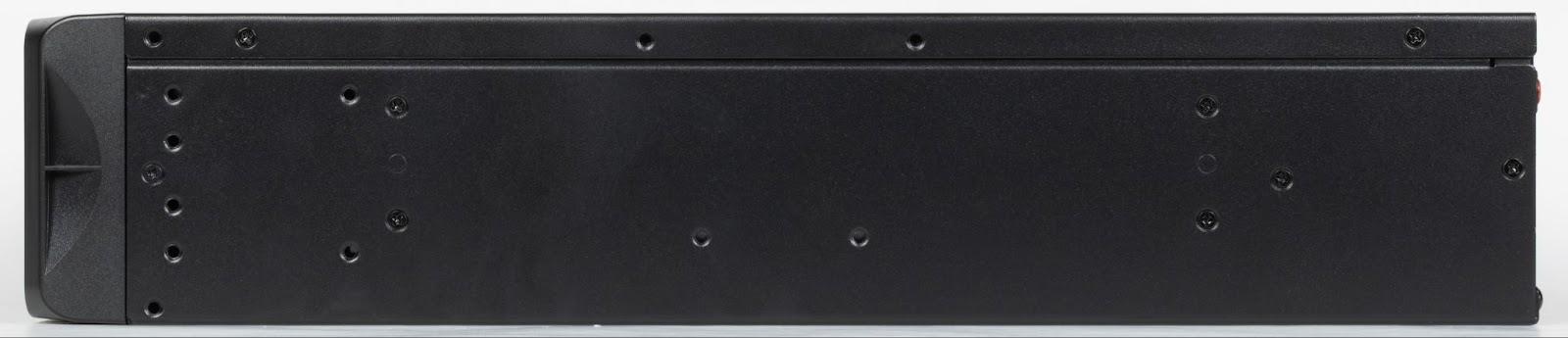

En los paneles laterales hay muchos orificios para fijar las placas de montaje, así como para fijar el SAI en el rack. El fabricante propone insertar tapones antipolvo en los orificios no utilizados, que se pueden encontrar en el paquete con los elementos de fijación.

Dispositivo interno

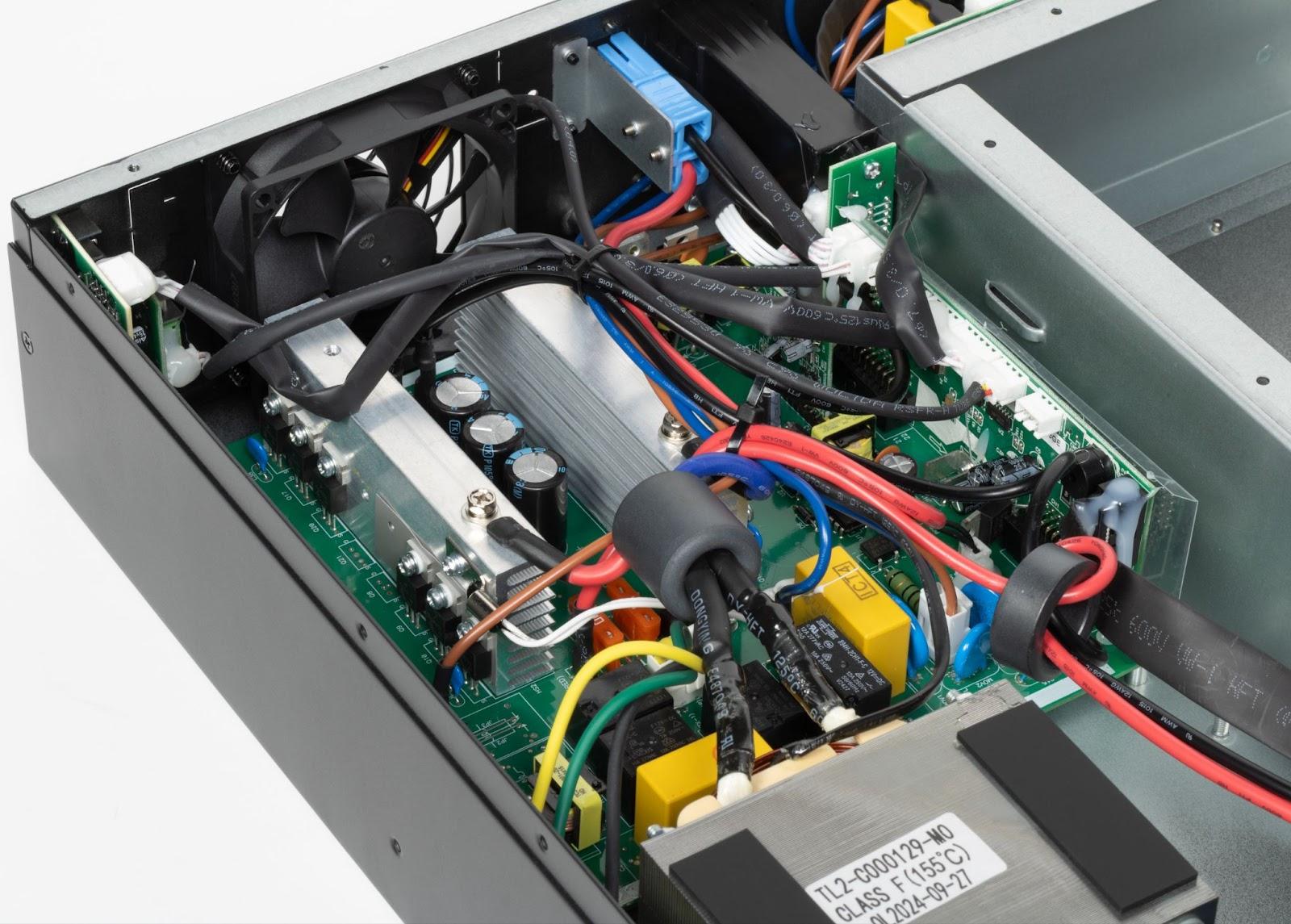

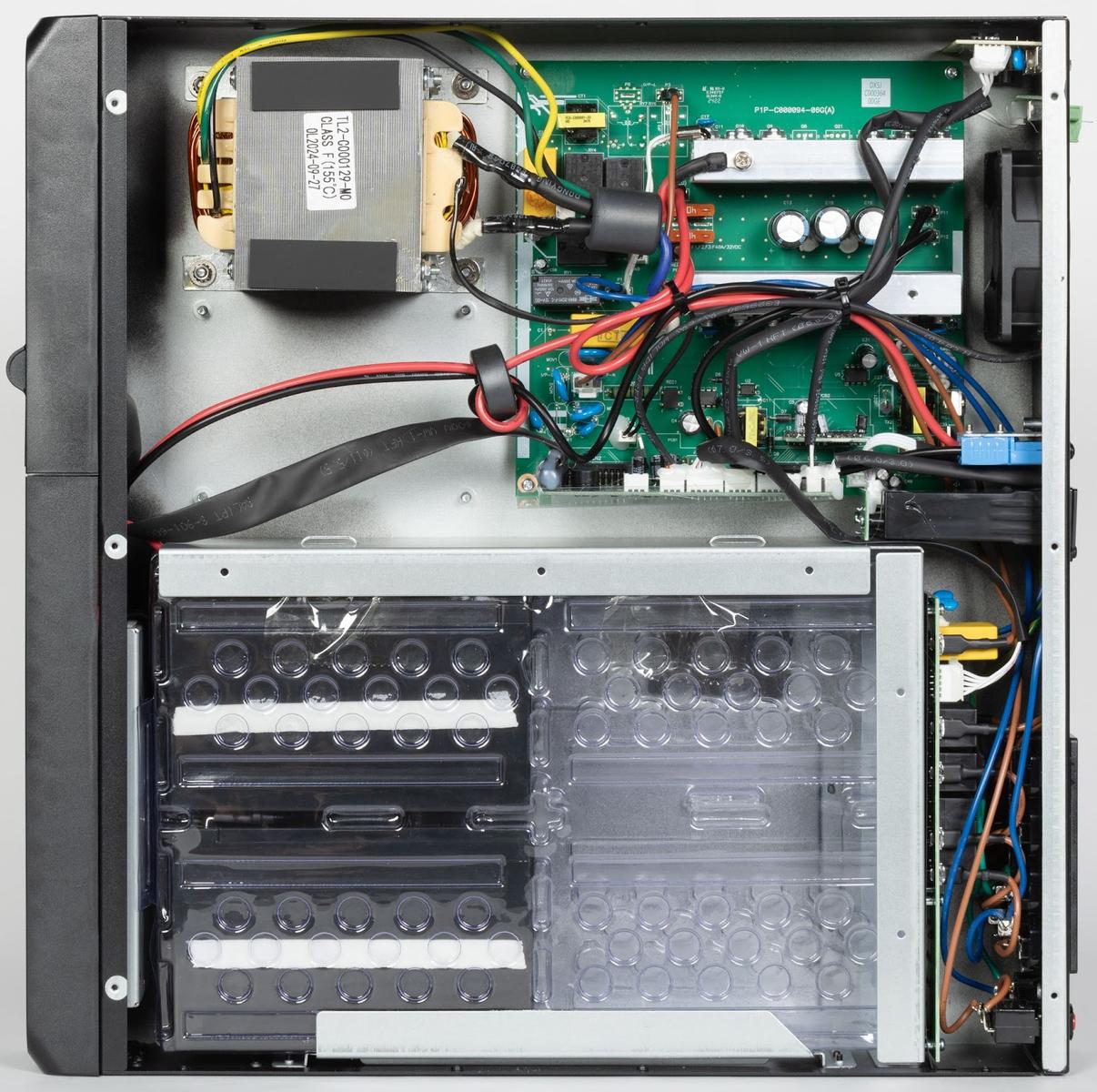

La pared lateral del dispositivo se retira fácilmente, dando acceso a su interior. En la parte superior de la carcasa se encuentra un transformador de potencia masivo, junto a él se encuentra la placa de control principal. La conexión se realiza a través de potentes cables protegidos por filtros de ferrita que reducen las interferencias electromagnéticas.

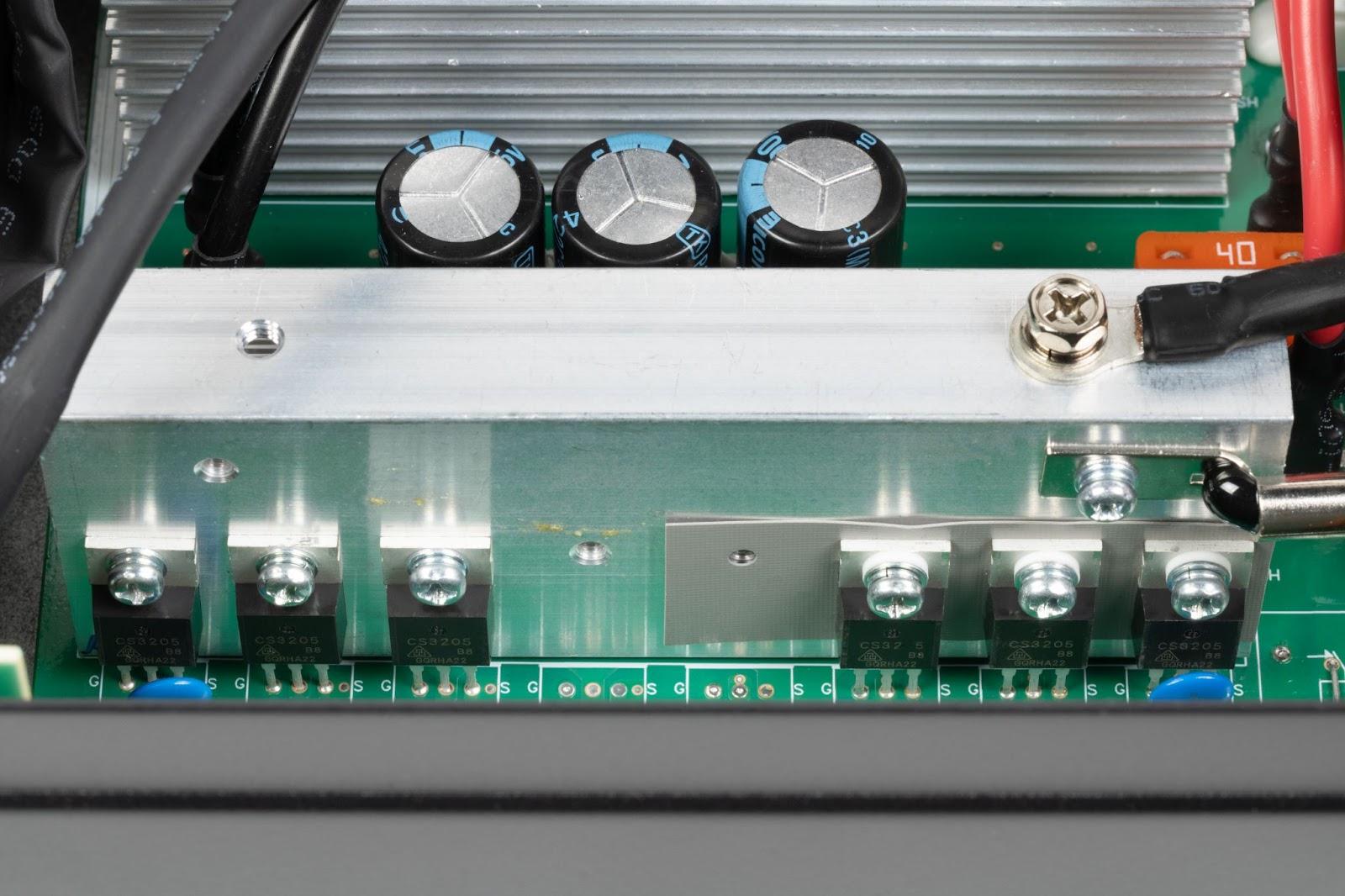

Los potentes transistores de efecto de campo del inversor CS3205 están fijados a un disipador de calor de aluminio masivo que garantiza su refrigeración eficaz.

La extracción activa del aire caliente del radiador se realiza mediante un ventilador de 80 mm de diámetro situado cerca.

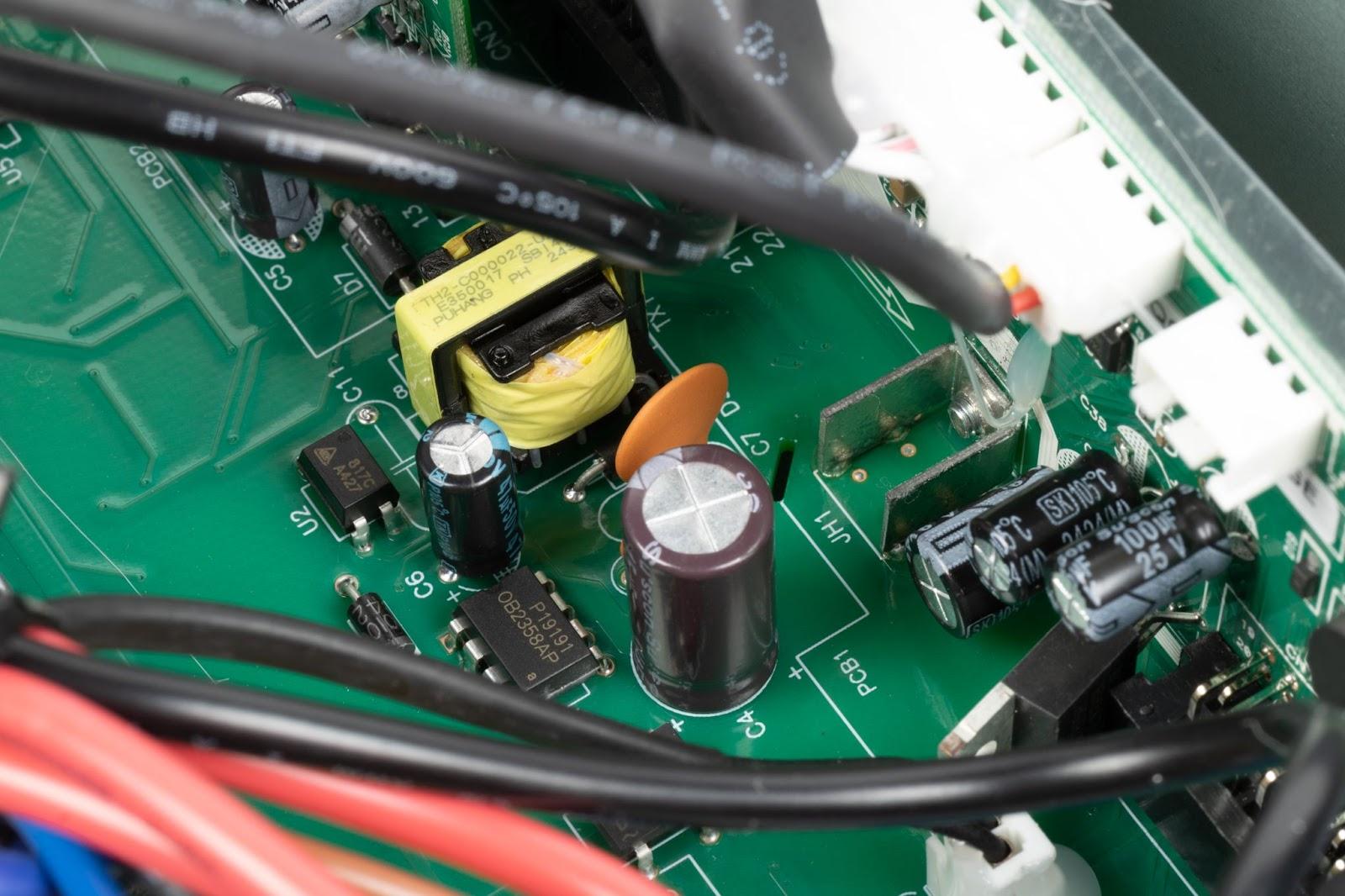

Para asegurar el funcionamiento de los nodos de control y las interfaces del SAI, se proporciona una fuente de alimentación conmutada independiente.

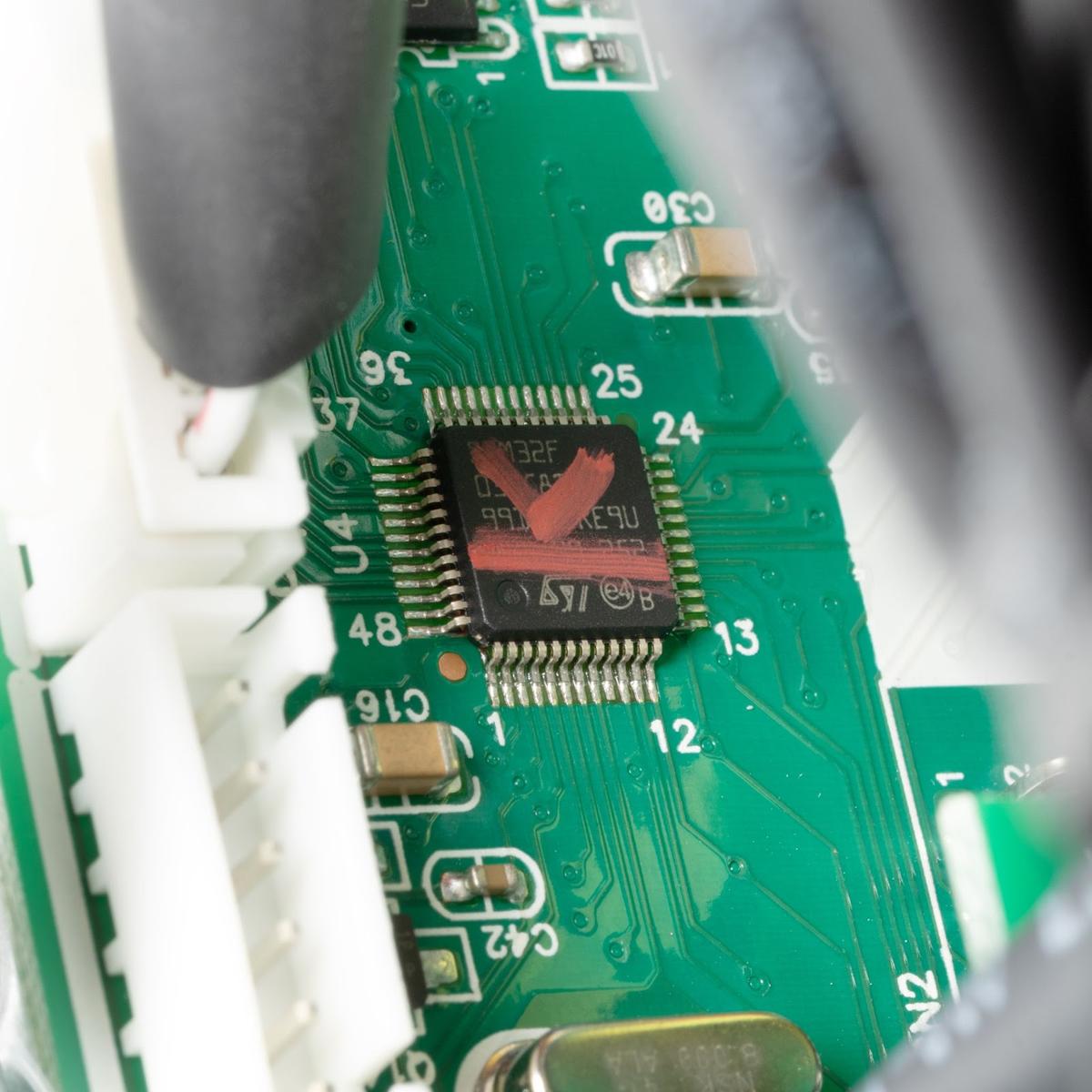

Como elemento de control central se utiliza un microcontrolador ARM Cortex-M de 32 bits STM32 fabricado por STMicroelectronics.

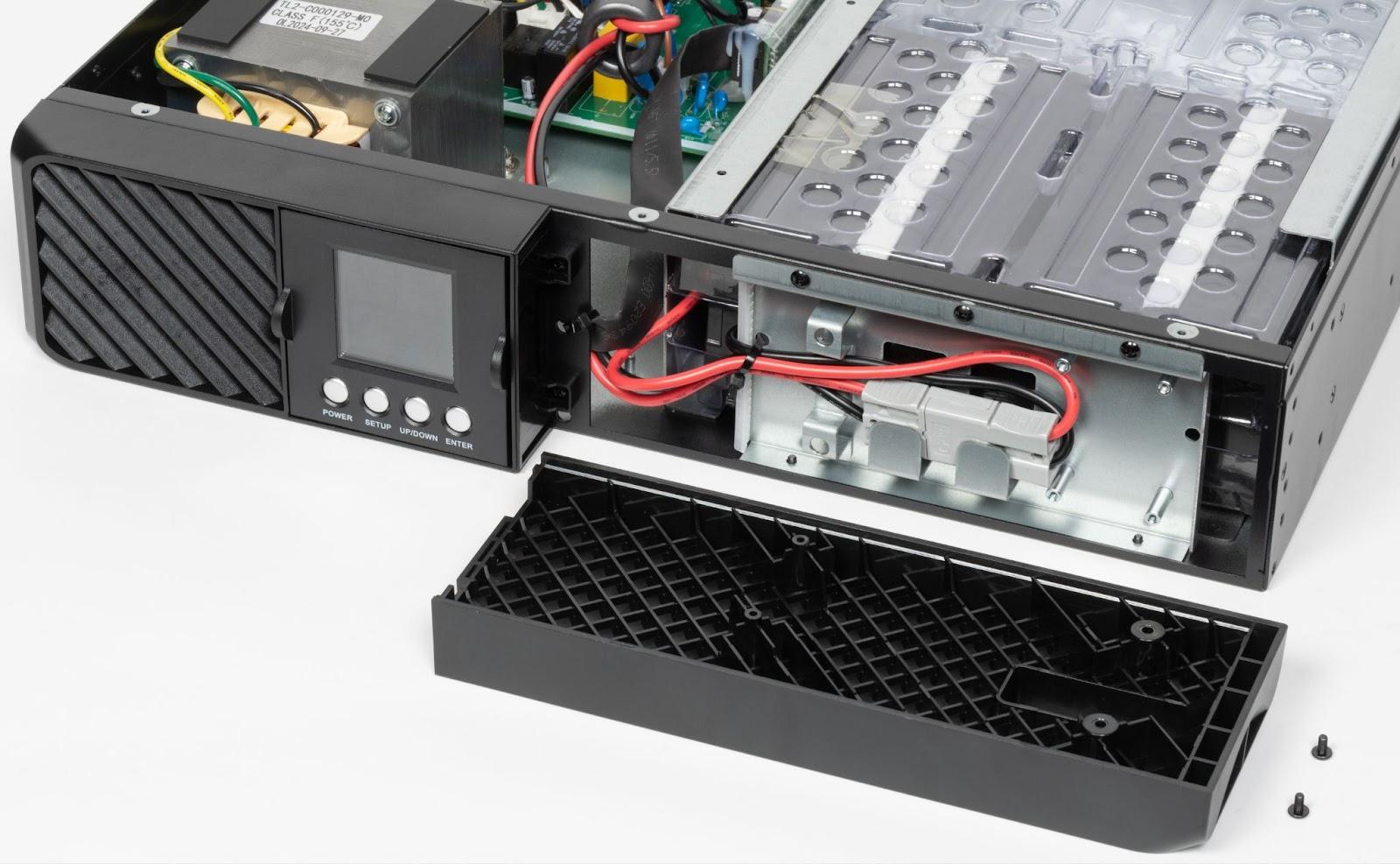

La parte inferior de la carcasa está ocupada por el compartimento de la batería, al que se puede acceder a través del panel frontal; no es necesario desmontar completamente el dispositivo para reemplazar las baterías.

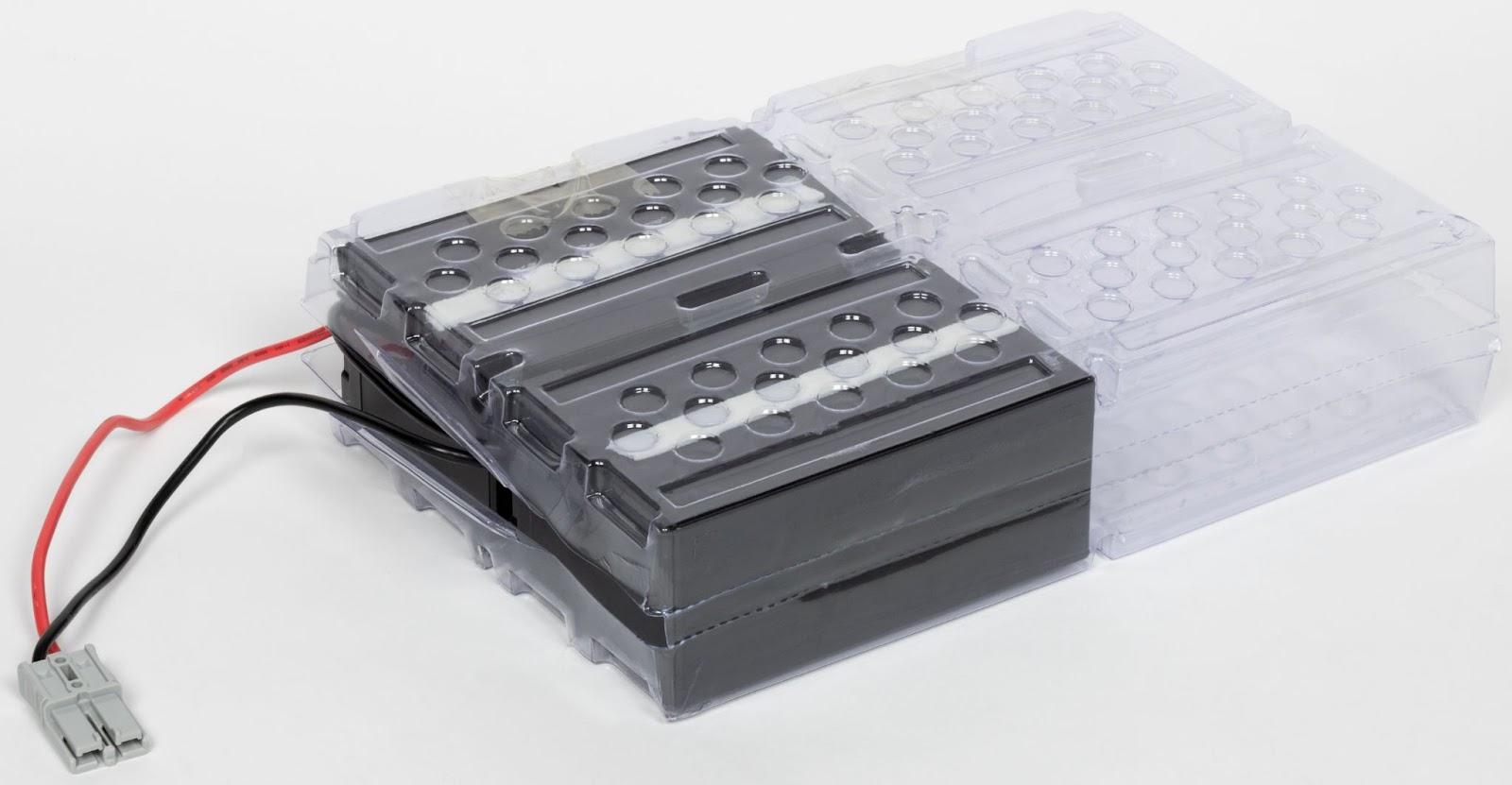

Las baterías preinstaladas están colocadas en una cubierta de plástico. En su interior hay espacio para dos más, con las que se equipan los modelos superiores; el diseño de la carcasa de los dispositivos de la línea no cambia. En teoría, se pueden añadir baterías directamente a la carcasa del dispositivo, pero su conexión puede confundir al usuario medio, por lo que para aumentar la capacidad total de las baterías del SAI se utilizan módulos externos con su propia carcasa, cuyo conector de conexión vimos en el panel trasero del Pacific 1000 un poco más arriba.

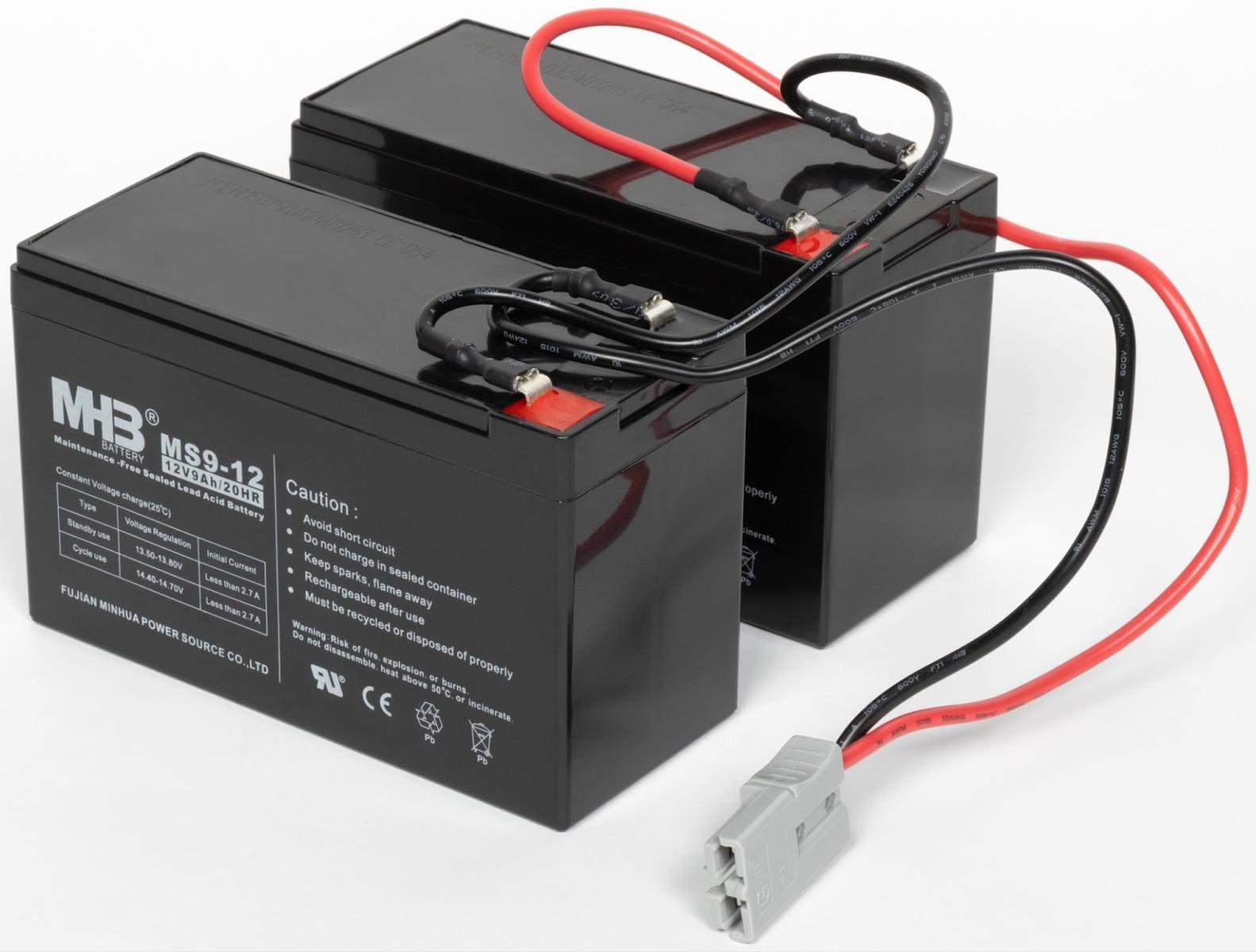

El bloque de baterías suministrado por defecto en el modelo que estamos analizando consta de dos baterías de plomo-ácido selladas MHB MS9-12 (12 V, 9 Ah), conectadas en serie para obtener una tensión de 24 V.

Gestión y software

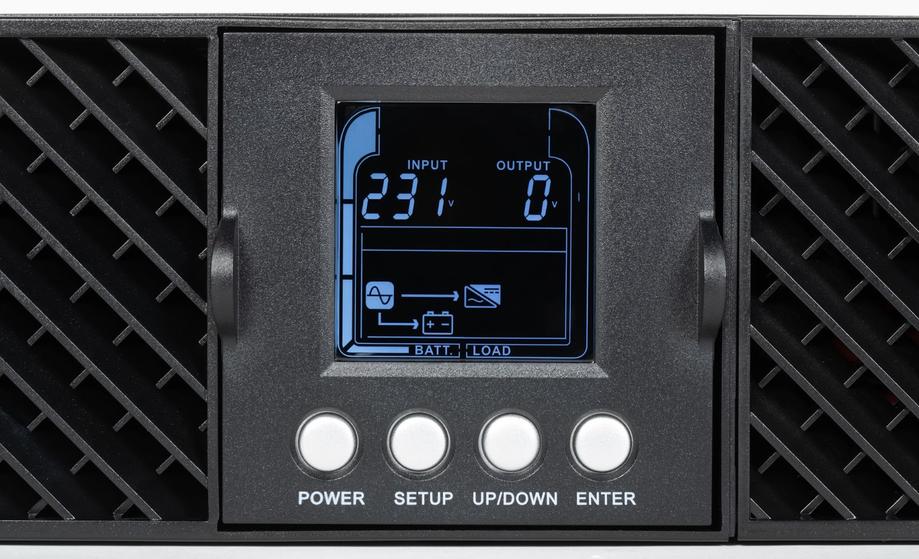

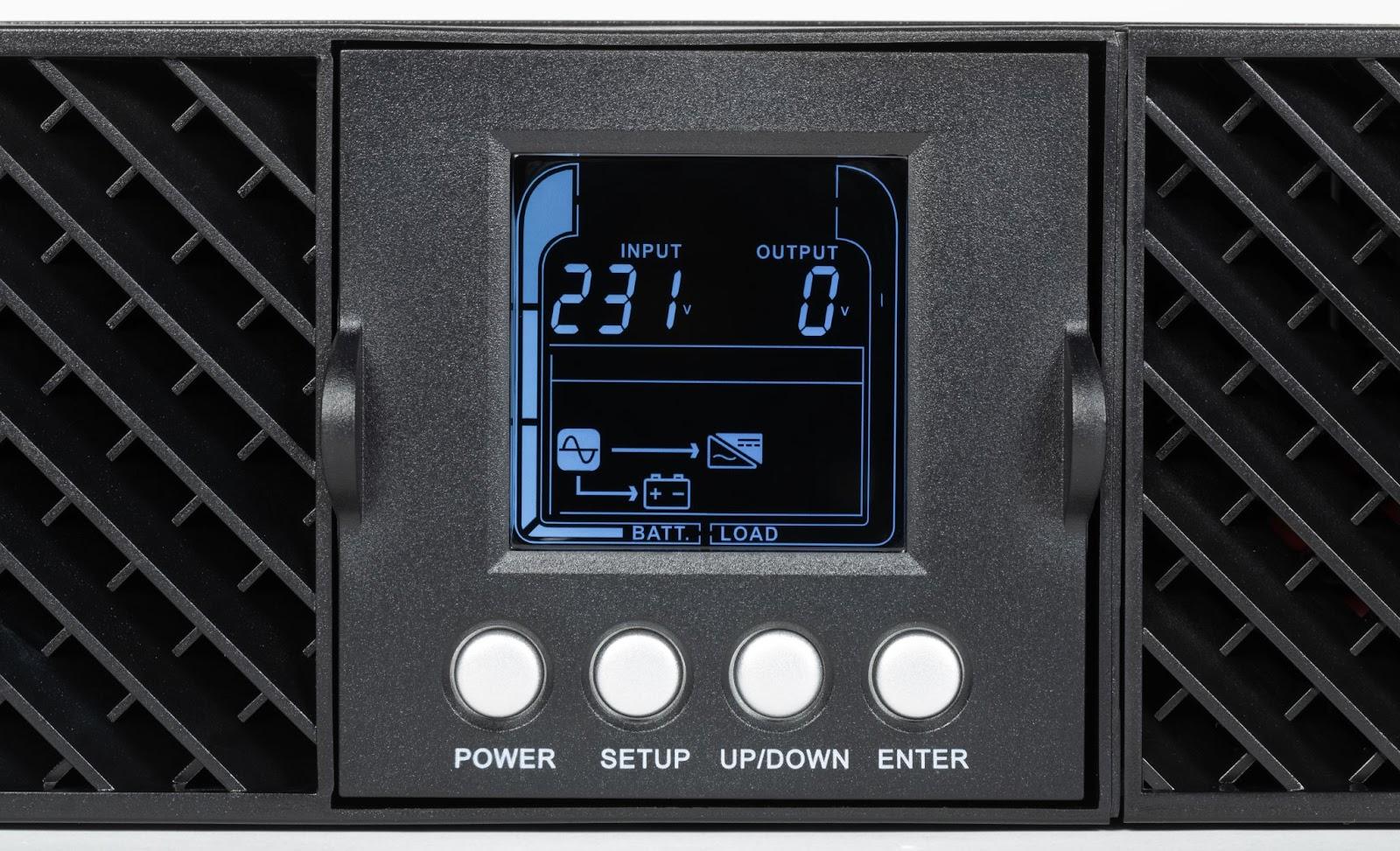

La pantalla del panel frontal del SAI Ippon Pacific 1000 muestra constantemente toda la información necesaria para el funcionamiento diario. En el centro de la parte superior se pueden ver los valores de tensión de entrada y salida, y los indicadores de los lados muestran el nivel de carga de la batería y la carga del dispositivo. En la parte inferior de la pantalla se presenta un esquema que permite comprender de qué fuente se alimenta el equipo conectado, si la batería se está cargando en ese momento, etc.

El SAI informa de los cambios en los modos de funcionamiento mediante señales bastante fuertes. El fabricante ha conseguido que no sean demasiado molestas, pero sí muy audibles. Si se encuentra en la misma habitación que el dispositivo, es poco probable que se pierda el momento de la transición a la alimentación por batería, pero el sonido no le hace saltar y taparse los oídos.

Para controlar el dispositivo, hay cuatro botones redondos. Se pulsan con un esfuerzo agradable y un clic claro. La función de cada uno se entiende por su nombre:

• Power — enciende y apaga la alimentación.
• Setup — abre el menú de configuración.
• Up/Down — permite moverse por el menú.
• Enter — selecciona un elemento del menú.

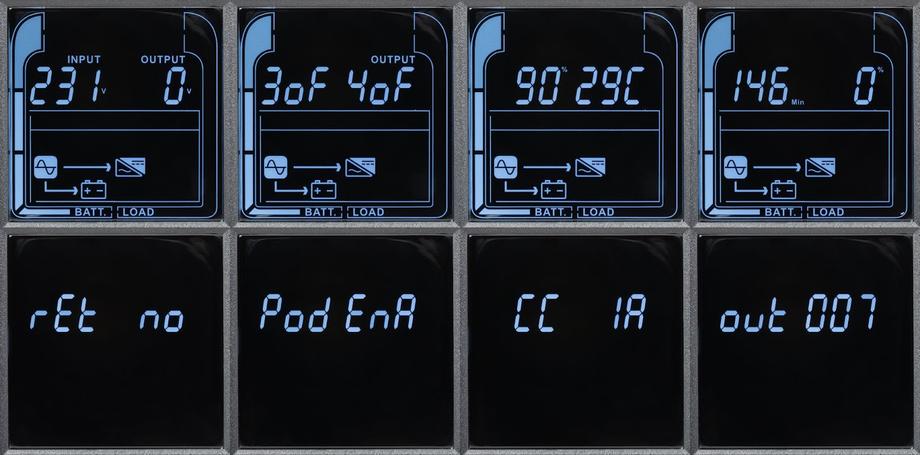

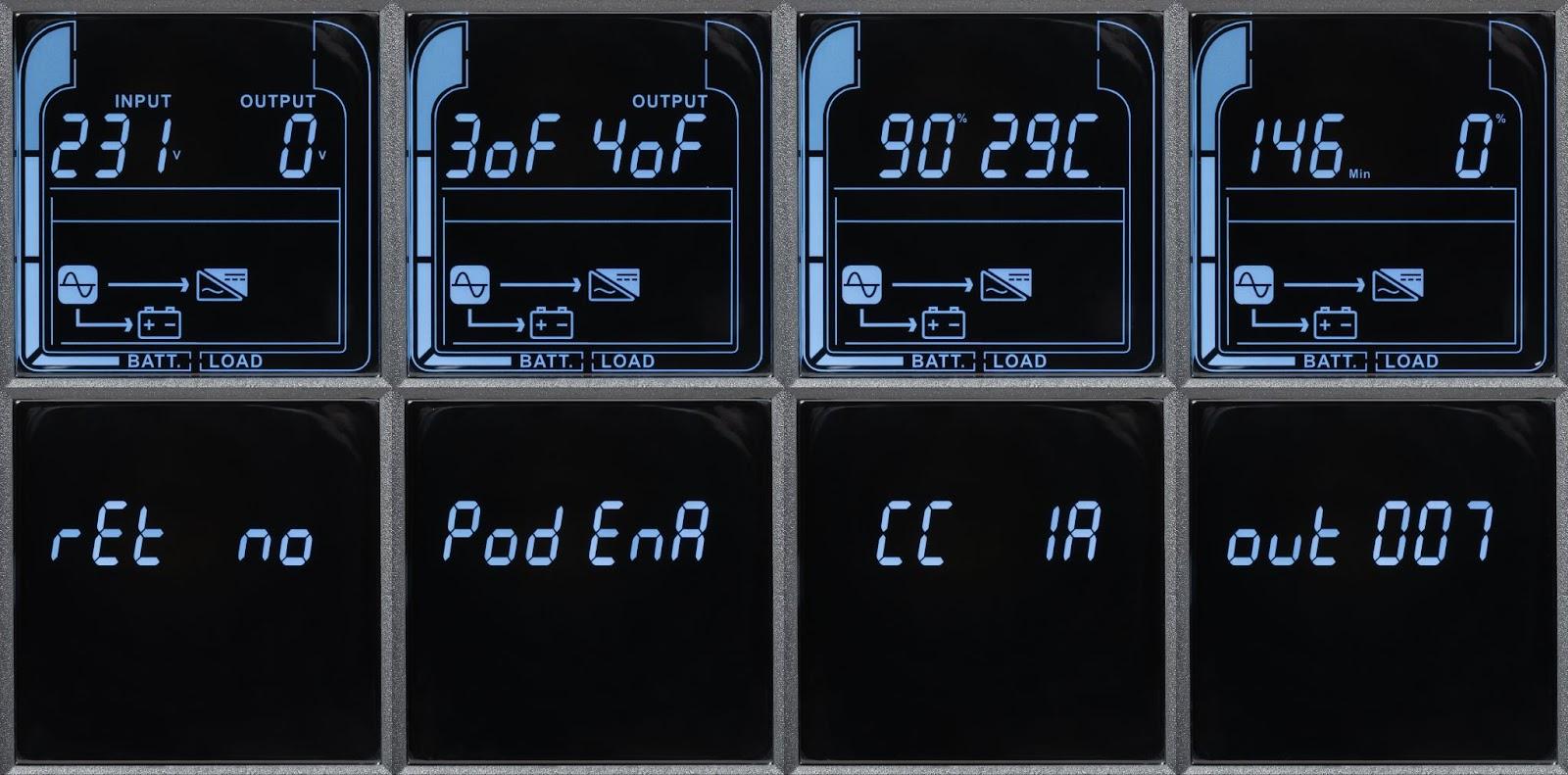

Fuera del menú, el botón Up/Down permite cambiar la información mostrada en la pantalla: además de la tensión de salida y de entrada, se puede ver la temperatura en la carcasa, el tiempo restante de funcionamiento con la batería, el estado de cada uno de los conectores para conectar la carga, etc.

La mayoría de los ajustes se pueden cambiar desde la pantalla y los botones del panel frontal, pero no es muy cómodo, ya que la pantalla integrada tiene una serie de limitaciones que no le permiten mostrar un menú completo. Es mucho más fácil y cómodo utilizar la aplicación Power Master Plus, cuyo enlace de descarga se puede encontrar en el sitio web del fabricante. Funciona en Windows, MacOS y Linux, y para este último hay versiones para diferentes distribuciones.

Durante la instalación, debe especificar si se utilizará la versión "local" o "de red" del software. Se diferencian en la posibilidad de configurar el acceso al panel de control que se muestra en el navegador a través de la red. La forma más sencilla de organizar la gestión es conectar el SAI directamente al PC mediante USB, pero hay otras, en particular, se puede comprar y conectar una tarjeta SNMP para una gestión completa de la red.

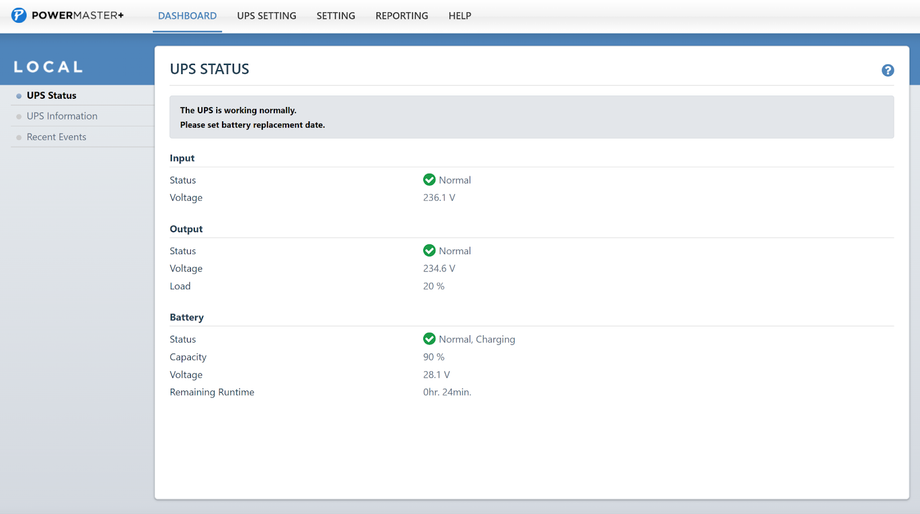

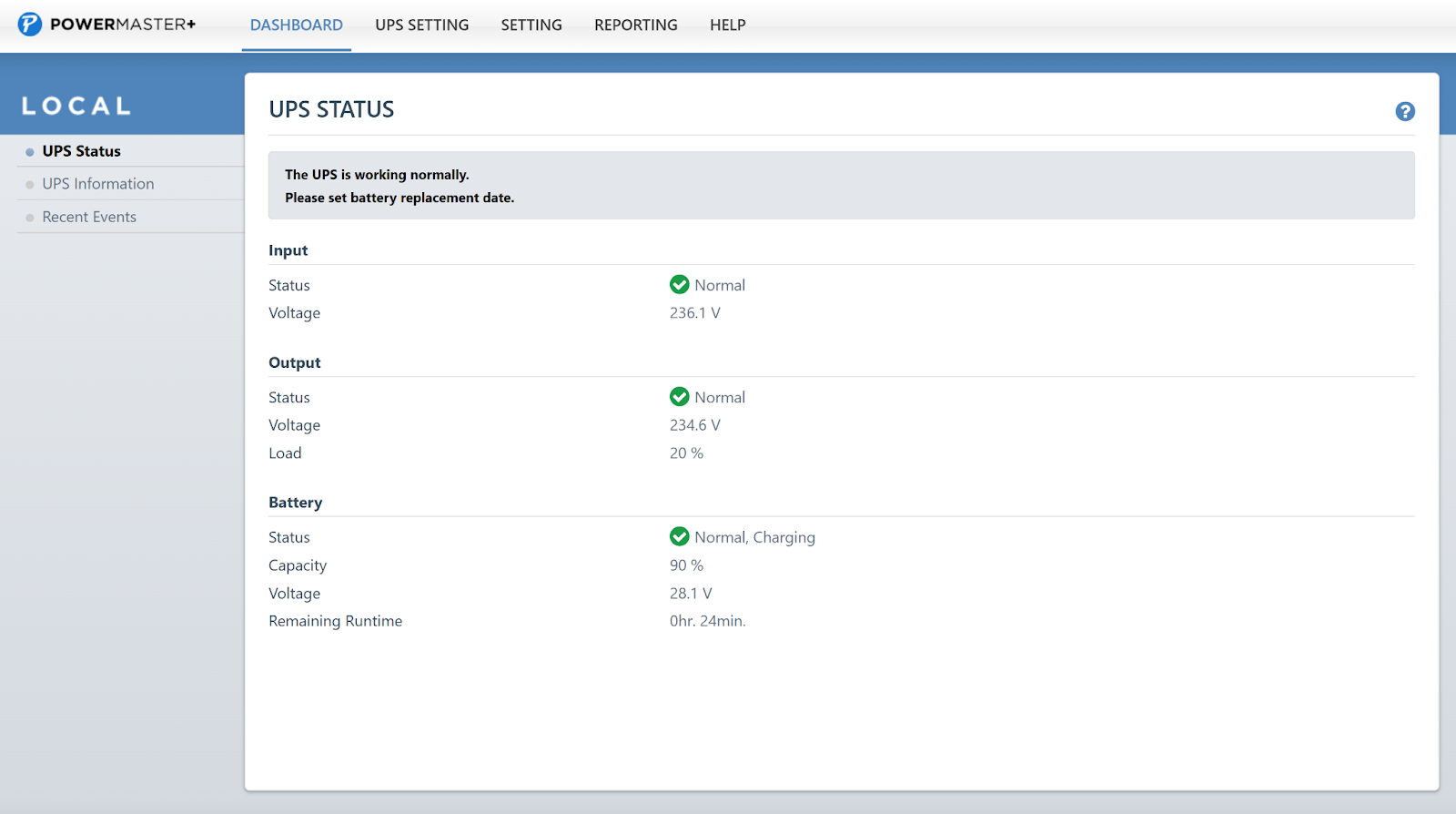

La información básica sobre el dispositivo se recoge en su página principal de la aplicación. Aquí vemos el estado actual, la tensión de entrada y salida, el porcentaje de carga, el estado de la batería, en definitiva, todo lo necesario. Los mensajes sobre eventos importantes también aparecen aquí.

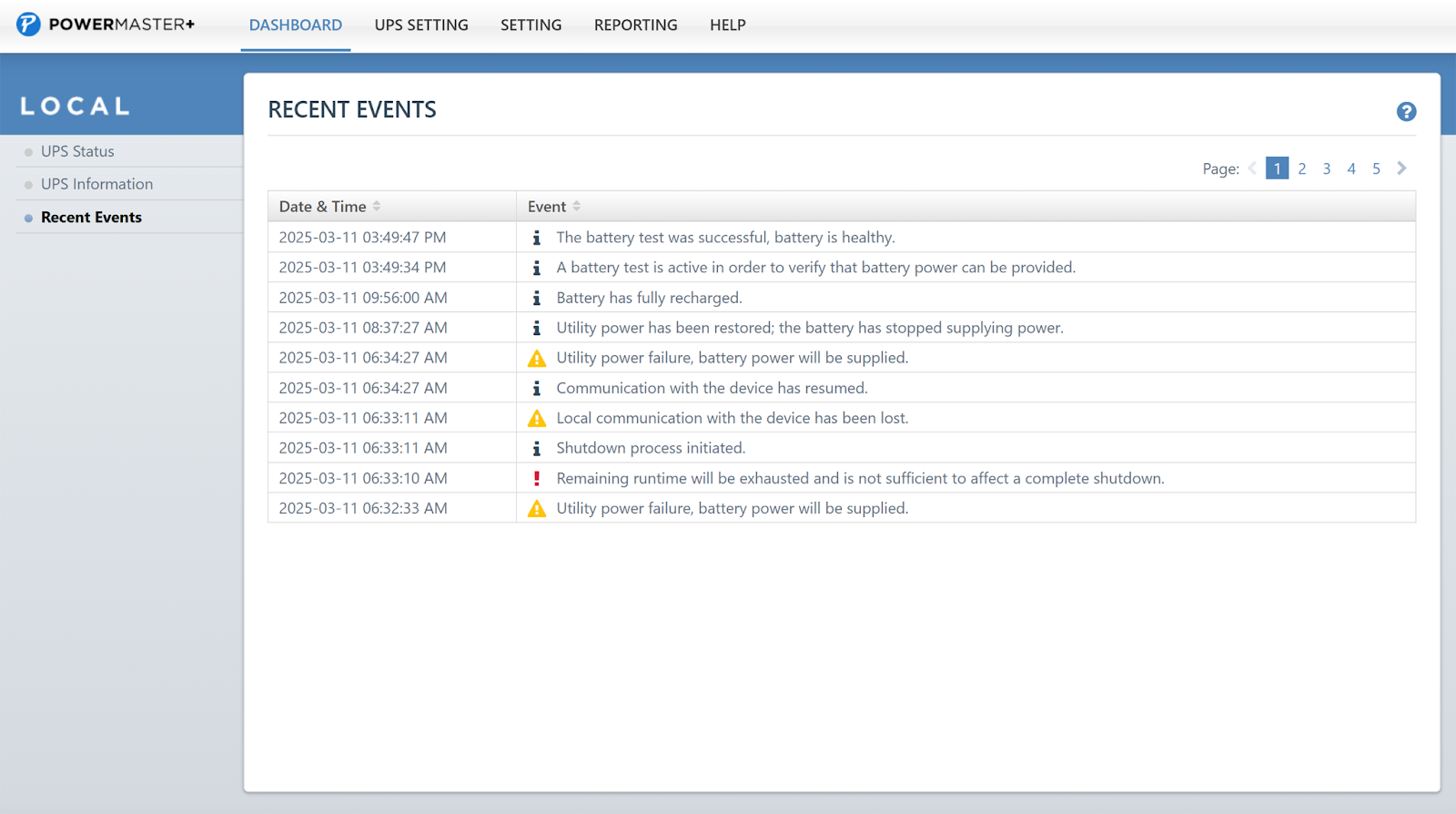

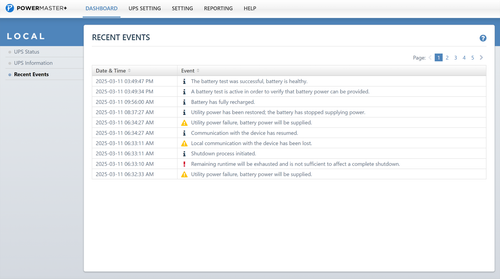

No vamos a analizar todos los ajustes disponibles en Power Master Plus, ya que son demasiados, sólo repasaremos las pestañas clave. La información sobre todo lo que ha ocurrido con el dispositivo se puede ver en la lista de eventos.

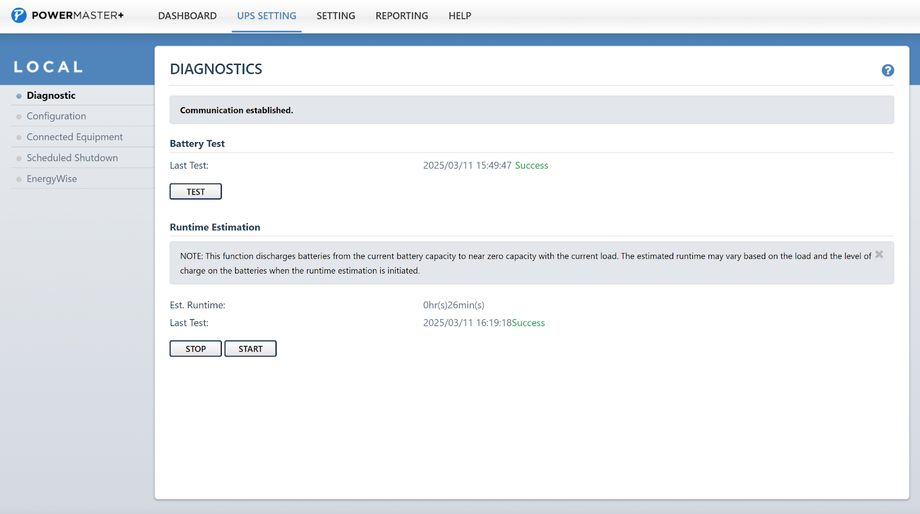

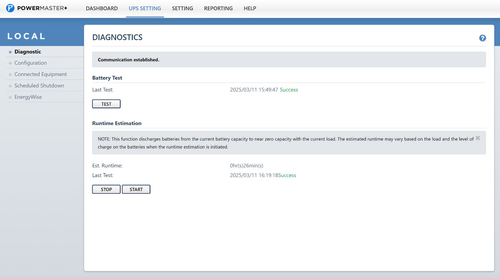

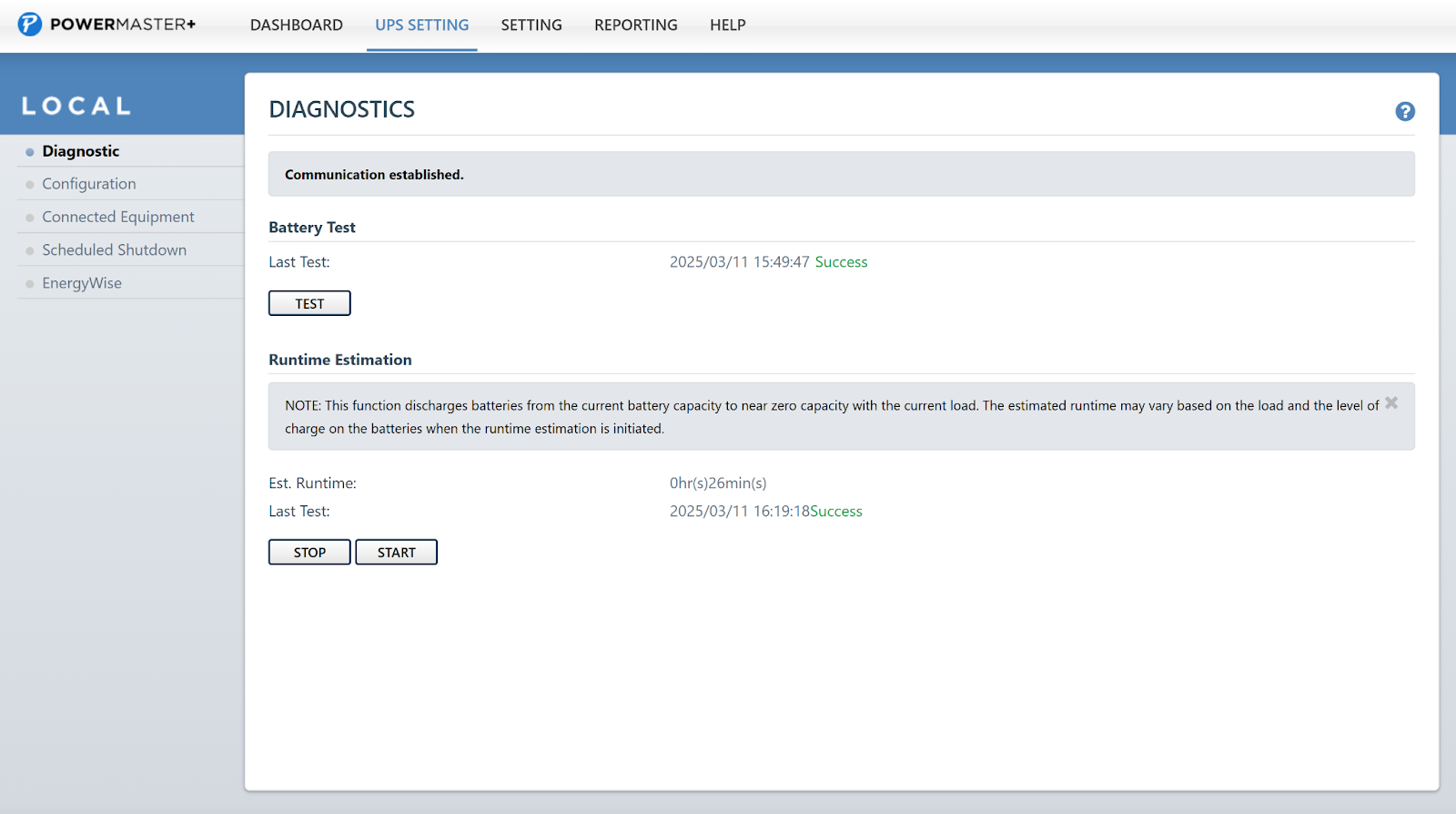

Hay un par de herramientas muy importantes en la pestaña de diagnóstico. En primer lugar, puede realizar una prueba de la batería y asegurarse de que todo está en orden. Y en segundo lugar, comprobar cuánto tiempo funcionará la batería con el equipo conectado. Después de iniciar la prueba, el dispositivo cambia a la alimentación por batería y registra el tiempo que tarda en descargarse por completo. De este modo, puede evaluar el tiempo de autonomía disponible, basándose no en cálculos y tablas, sino en datos experimentales.

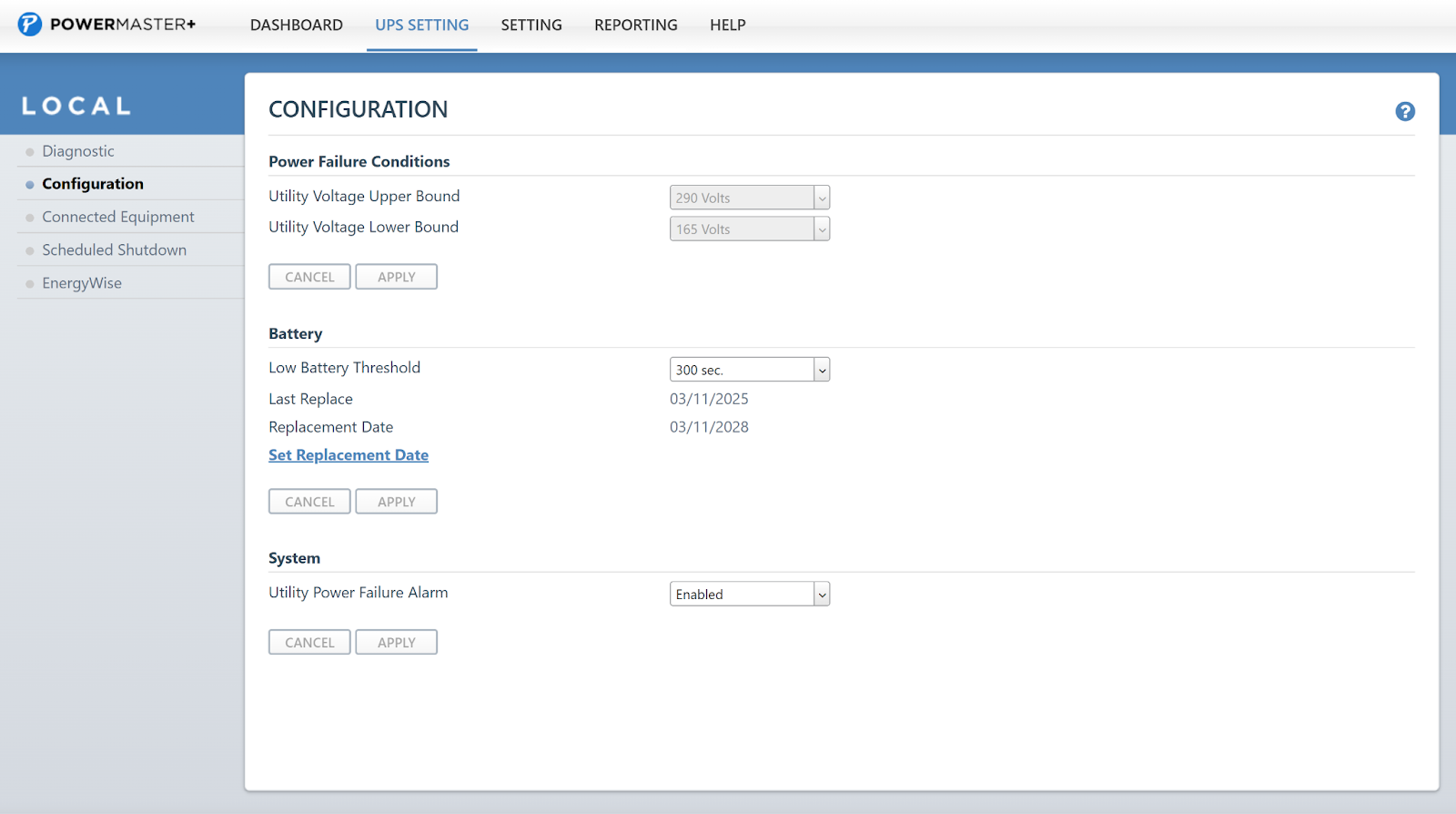

Los límites superior e inferior de la tensión de entrada están fijados; no se pueden cambiar. Si se establece el tiempo de instalación de las baterías, el sistema le indicará cuándo es el momento de pensar en sustituirlas.

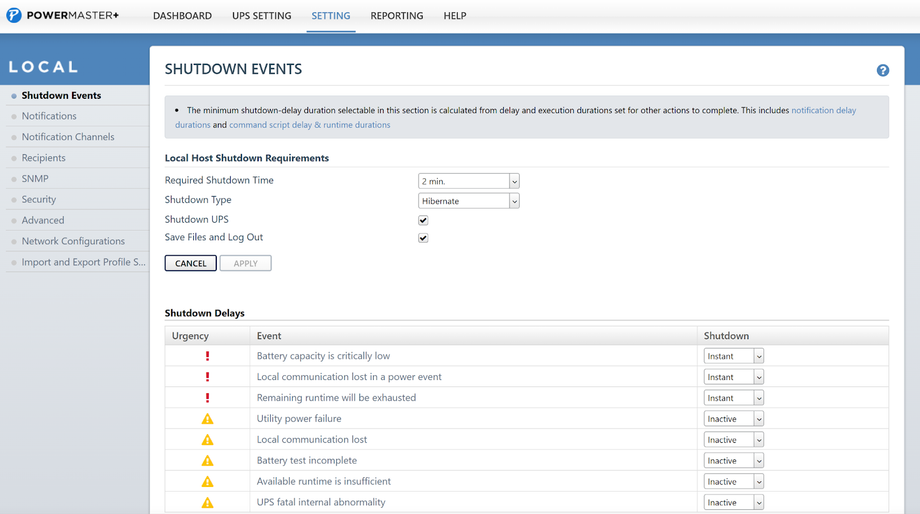

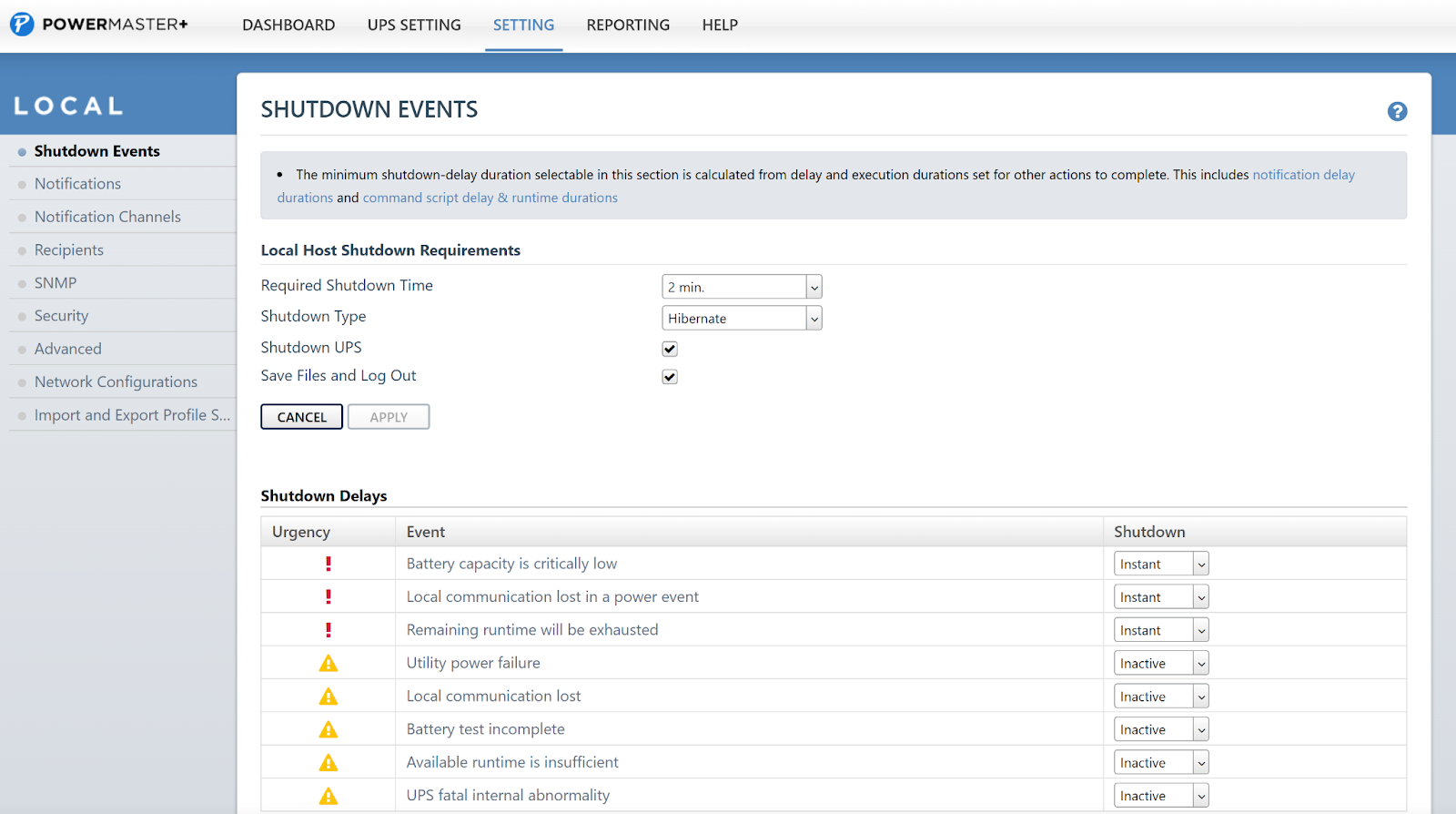

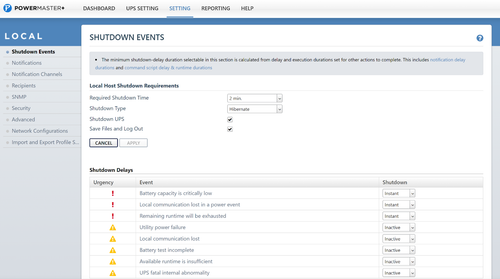

Antes de apagar el PC, el SAI finaliza correctamente su trabajo. En una pestaña aparte, puede elegir cuándo y cómo lo hace: lo envía a la hibernación o lo apaga.

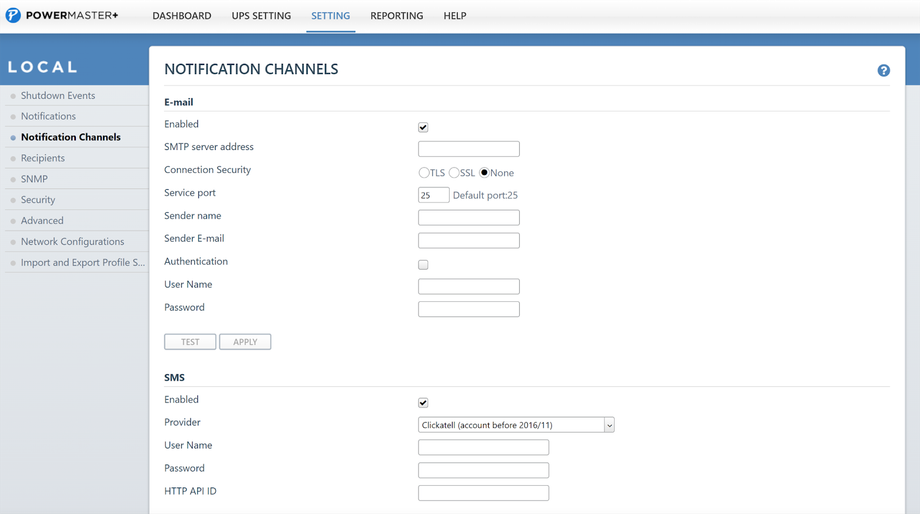

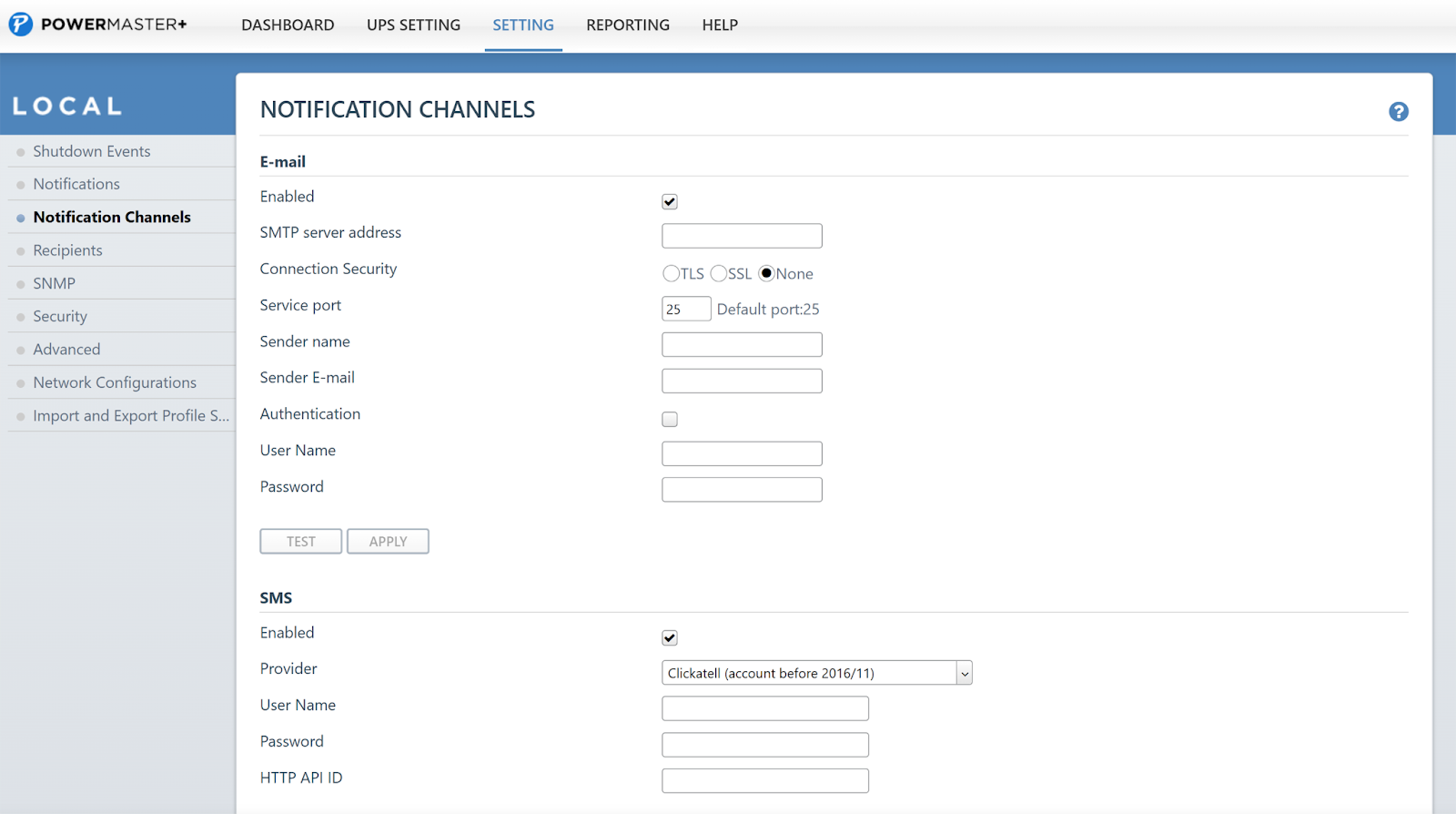

El dispositivo puede notificar lo que está sucediendo a través del correo electrónico, enviando cartas con informes o incluso mensajes a mensajeros XMPP.

Además, se configuran varias funciones de red, parámetros de registro, acciones programadas, etc. Hay todo lo que puede ser útil durante el uso profesional, incluso como parte de un pequeño rack de servidores con administración remota.

Explotación

Como ya se mencionó en la introducción, el SAI Ippon Pacific 1000 es una solución básica que no tiene la mayor reserva de potencia máxima de carga conectada dentro de la línea Ippon Pacific. Pero se puede y se debe considerar como una solución inicial para una pequeña oficina, que permitirá garantizar el funcionamiento seguro y estable del equipo ubicado en ella.

La seguridad es lo primero: el SAI proporciona a todos los equipos conectados una alimentación estable, lo que potencialmente prolonga su vida útil sin problemas. Se declara que la función de estabilización de voltaje funciona en un rango de voltaje de entrada de 165 a 290 V. Anteriormente vimos que en la configuración, los límites superior e inferior del voltaje suministrado están fijados rígidamente y no se pueden cambiar. Intentamos aplicar al SAI un voltaje de entrada dentro de un rango ligeramente más amplio que el especificado para controlar el voltaje de salida.

Dentro de un voltaje más o menos aceptable y seguro para el equipo conectado, permanece sin cambios, luego se activan los mecanismos para aumentarlo o disminuirlo. Además, por supuesto, el SAI protege contra sobretensiones repentinas y otras sorpresas desagradables que a menudo sorprenden a las redes eléctricas. Y también admite el funcionamiento de los dispositivos durante algún tiempo después de un corte de energía completo o una caída de voltaje por debajo del umbral de 160 V. En general, no hay que preocuparse por la seguridad del equipo cuando se conecta al Ippon Pacific 1000.

El fabricante declara el siguiente tiempo de funcionamiento con batería dependiendo de la carga conectada (en porcentaje del máximo):

• 30% — 16 minutos
• 50% — 8 minutos
• 70% — 4 minutos
• 100% — 2 minutos

Veamos cómo cambiará en la práctica el tiempo de funcionamiento autónomo dependiendo de la potencia total de la carga conectada. Comenzaremos con unos modestos 100 W y terminaremos en 800 W; es muy recomendable dejar un pequeño "margen" y mantener la carga del SAI a no más del 80% del máximo, que en nuestro caso es de 720 W.

El tiempo de funcionamiento de una carga cercana a la máxima con baterías es de poco más de un par de minutos; esto es poco, pero la tarea no es garantizar el funcionamiento autónomo de la oficina durante mucho tiempo. Por lo general, los cortes de energía son bastante breves, pero sin un SAI, todo el equipo se reinicia y, en el peor de los casos, también se pierden datos importantes.

El Ippon Pacific 1000 le permitirá ignorar los cortes cortos y continuar trabajando en el mismo modo, y con cortes comparativamente largos, enviará cuidadosamente las PC conectadas a la hibernación sin pérdida de datos; hace un excelente trabajo con esta tarea. Si en alguna etapa aún necesita aumentar el tiempo de funcionamiento autónomo de la carga, puede agregar un módulo de batería adicional, dejando el dispositivo principal configurado y conectado en su lugar.

El nivel de ruido declarado es de 42 dB, lo cual es bastante alto, comparable al volumen de una conversación a un nivel de volumen medio. Sin embargo, logramos alcanzar este nivel de ruido a un metro del dispositivo solo cuando el SAI estaba funcionando con una carga cercana a la máxima con un nivel de voltaje de entrada reducido. Durante el funcionamiento diario, el nivel de ruido a la misma distancia se mantiene alrededor de 20 dB.

Consideremos varias opciones para conjuntos de equipos, característicos de las pequeñas empresas, con el suministro de energía segura que el Ippon Pacific 1000 puede manejar en su configuración básica.

Oficina individual (un empleado)

• PC (300 W)
• Monitor de 24\" (40 W)
• Enrutador (15 W)
• NAS (40 W)

Total: ≈ 395 W

Para un lugar de trabajo de un empleado con una PC de oficina típica, las capacidades del Ippon Pacific 1000 serán más que suficientes, lo que le permite contar con un tiempo de funcionamiento autónomo en caso de un corte de energía de alrededor de 8 minutos. Esto es suficiente para terminar tranquilamente el trabajo y guardar todos los datos manualmente.

Mini-oficina (dos estaciones de trabajo + internet y almacenamiento)

• 2 PC (2 × 300 W)
• 2 monitores (2 × 40 W)
• Enrutador + teléfono IP (20 W)
• NAS (40 W)

Total: ≈ 740 W

La carga total está cerca del umbral superior recomendado, pero aún lejos del máximo; puede contar con un funcionamiento estable de todo el sistema y una autonomía de aproximadamente 3 minutos. Un poco, pero ciertamente suficiente para que la automatización haga su trabajo y evite la pérdida de datos en caso de cortes prolongados.

Punto de venta con caja registradora

• PC (300 W)
• Monitor (40 W)
• Terminal POS o caja registradora (50 W)
• Enrutador + teléfono IP (20 W)
• Videovigilancia (50 W)
• NAS (40 W)

Total: ≈ 500 W

Una buena opción para un pequeño punto de venta: tiene todo lo que necesita y, al mismo tiempo, existe la posibilidad de conectar dispositivos adicionales. Cuando se corta la energía, puede contar con aproximadamente 5 minutos de funcionamiento de todo el sistema; incluso es suficiente para terminar de atender a un cliente que ya ha comenzado.

Rack de servidores

• Mini-servidor (400 W)
• NAS con 4 discos (50 W)
• Enrutador + conmutador (30 W)
• Sistema de seguridad o grabadora de video (50 W)

Total: ≈ 530 W

Una excelente opción para organizar un pequeño servidor y un almacenamiento de archivos local en la oficina. La reserva de energía permite conectar un par de dispositivos más si es necesario.

Espacio de trabajo de un freelancer

• PC potente para trabajar con gráficos/video (400–500 W)
• 2×Monitor 4K de 27\" (100–120 W)
• Router (20 W)
• NAS (40 W)

Total: hasta 700 W

Varios freelancers y "trabajadores remotos" con estatus de empresarios individuales y autónomos son representantes importantes de las pequeñas empresas, cuyas necesidades tampoco deben olvidarse. Las capacidades del SAI Ippon Pacific 1000 son más que suficientes para alimentar una PC potente para trabajar con gráficos, video o sonido, así como todo el equipo periférico necesario para una oficina en casa. No se puede contar con un funcionamiento prolongado con baterías aquí, pero las posibilidades de perder un proyecto importante en el que se ha invertido más de una hora de trabajo se reducen al mínimo.

Resultados

El SAI lineal interactivo Ippon Pacific 1000 demostró ser una solución óptima para pequeñas oficinas, puntos de venta y espacios de trabajo individuales de freelancers. El dispositivo protege eficazmente el equipo conectado contra sobretensiones y cortes de energía breves. Durante el funcionamiento, el SAI confirmó las características técnicas declaradas, incluido el funcionamiento estable en un amplio rango de voltaje de entrada (de 165 a 290 V).

La facilidad de mantenimiento también es alta: las baterías se reemplazan fácilmente sin necesidad de desmontar completamente la carcasa, y para aumentar el tiempo de funcionamiento con batería, se proporciona la posibilidad de conectar módulos de batería externos. El kit con el SAI incluye todo lo necesario, desde cables de interfaz hasta elementos de fijación.

Vale la pena destacar por separado el sistema de gestión: la pantalla integrada y la aplicación Power Master Plus le permiten controlar de forma rápida y cómoda el funcionamiento del SAI, realizar diagnósticos y configurar de forma flexible sus parámetros, incluso de forma remota a través de la red. El rango de configuraciones disponibles es suficiente para diferentes áreas de aplicación, el Ippon Pacific 1000 se verá igualmente apropiado tanto en el lugar de trabajo de un freelancer como en un rack de servidor.
