ИБП Ippon Pacific 1000 — устройство, которое отлично вписывается в сценарии использования, характерные для совсем небольшого офиса или рабочих мест предпринимателей-фрилансеров. Устройство эффективно защищает подключенное оборудование от перепадов напряжения и кратковременных отключений электропитания. Диапазон доступных настроек достаточен для разных сфер применения, ИБП будет одинаково уместно смотреться и на рабочем месте фрилансера, и в составе серверной стойки.

Сегодня даже в самом маленьком офисе бо́льшая часть процессов так или иначе зависит от эффективной и стабильной работы оборудования — от компьютеров до роутеров и телефонов. Неполадки в его работе неизбежно сказываются на продуктивности, а как следствие — финансовых результатах. Потому источники бесперебойного питания (ИБП) — это не просто мера предосторожности, а производственная необходимость.

Оптимальным решением для офисного использования являются линейно-интерактивные ИБП. В отличие от простейших резервных моделей (они же оффлайновые ИБП), они не только обеспечивают защиту от отключения электроэнергии, но и стабилизируют напряжение, сглаживая перепады и просадки, которые могут негативно сказаться на чувствительной электронике — для малого офиса это необходимый и достаточный минимум. При этом их цена заметно ниже, чем у наиболее совершенных онлайновых моделей.

В свете всего сказанного выше, ИБП Ippon Pacific 1000 — устройство, которое отлично вписывается в сценарии использования, характерные для совсем небольшого офиса или рабочих мест предпринимателей-фрилансеров. Как можно догадаться из названия, максимальная мощность подключаемой нагрузки составляет 1000 ВА — как раз для того, чтобы обеспечить работу ключевых элементов инфраструктуры. В линейке есть модели Pacific 2000 и даже Pacific 3000 с заявленной мощностью подключаемой нагрузки 2000 и 3000 ВА соответственно — в офисе побольше можно использовать их. Но для нужд малого бизнеса изначально стоит рассматривать базовую модель Ippon Pacific 1000 — с ней мы сегодня и познакомимся.

Заявленные технические характеристики

Упаковка и комплектация

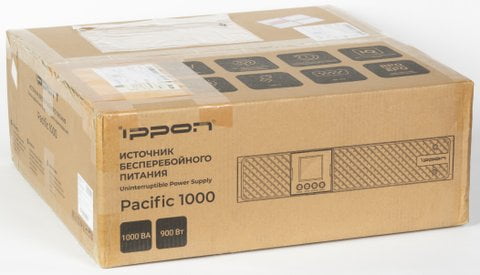

Поставляется Ippon Pacific 1000 в коробке из неокрашенного картона, на которую нанесены изображения и краткие характеристики устройства. Внутри ИБП помещен в пластиковый пакет и надежно удерживается с помощью пенопластовых вставок, что позволяет не беспокоиться о его сохранности при транспортировке.

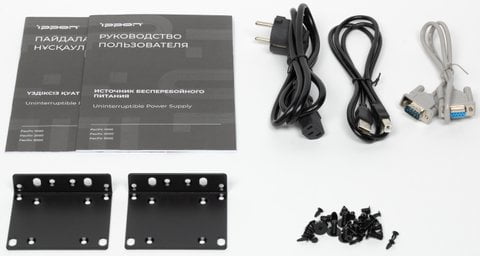

 В комплект поставки входят документация, кабель питания длиной 120 см, кабель USB-A — USB-B длиной 120 см, кабель RS-232 длиной 60 см. Также в коробке мы обнаружили «уши» для монтажа в стойку и набор креплений для них. Те же планки производитель предлагает использовать и в качестве поддерживающих ножек при вертикальном размещении устройства.

Внешний вид

Корпус Ippon Pacific 1000 выполнен из окрашенного в черный цвет металла. В отличие от «домашних» решений начального уровня прибор довольно крупный и тяжелый: его габариты — 438×88×430 мм, а масса — 15,8 кг.

Фронтальная накладка пластиковая, чуть левее (или выше при вертикальном размещении) центра размещена панель управления с LCD-экраном, ближе к одному из торцов — логотип производителя. Остальная поверхность полностью занята решеткой, через которую внутрь корпуса подается воздух для охлаждения.

На задней панели находятся работающий на выдув вентилятор Ø80 мм, а также многочисленные разъемы. Справа от кулера расположены порты интерфейсов USB и RS-232, рядом с ними — разъем EPO (Emergency Power Off), служащий для подключения специального устройства экстренного удаленного отключения. Разъем для внешнего модуля батареи прикрыт защитной пластиковой накладкой, равно как и сетевой слот SNMP (карту SNMP для удаленного управления и мониторинга по сети при необходимости можно докупить отдельно). В левой части панели мы видим 8 выходных розеток С13 и входной разъем питания C14, над которым размещен красный шток автоматического предохранителя.

Панель управления крепится на защелках — ее легко снять, повернуть на 90° и поставить на место. Благодаря этому экран и клавиши удобно использовать как при горизонтальном, так и при вертикальном размещении ИБП.

На боковых панелях расположено множество отверстий для крепления монтажных планок, а также фиксации ИБП в стойке. В неиспользуемые отверстия производитель предлагает вставить пылезащитные колпачки, которые можно найти в пакете с крепежными элементами.

Внутреннее устройство

Боковая стенка устройства легко снимается, давая доступ к его внутреннему наполнению. В верхней части корпуса расположен массивный силовой трансформатор, рядом с ним размещена основная плата управления. Подключение выполнено через мощные кабели, защищенные ферритовыми фильтрами, снижающими электромагнитные помехи.

Мощные полевые транзисторы инвертора CS3205 закреплены на массивном алюминиевом радиаторе, обеспечивающем их эффективное охлаждение.

Активный отвод нагретого воздуха от радиатора осуществляется с помощью расположенного рядом вентилятора диаметром 80 мм.

Для обеспечения работы управляющих узлов и интерфейсов ИБП предусмотрен отдельный импульсный источник питания.

В качестве центрального управляющего элемента используется 32-разрядный ARM Cortex-M микроконтроллер STM32 производства компании STMicroelectronics.

Нижняя часть корпуса занята аккумуляторным отсеком, доступ к которому может осуществляться через переднюю панель — полностью разбирать устройство для замены аккумуляторов необходимости нет.

Предустановленные аккумуляторы помещены в пластиковый кожух. Внутри него предусмотрено место для еще двух, которыми комплектуются старшие модели — конструкция корпуса у устройств линейки не меняется. Чисто теоретически можно добавить аккумуляторы непосредственно в корпус устройства, но их подключение может озадачить рядового пользователя, поэтому для увеличения общей емкости батарей ИБП служат внешние модули с собственным корпусом, разъем для подключения которых мы видели на задней панели Pacific 1000 чуть выше.

Поставляемый же в рассматриваемой модели по умолчанию аккумуляторный блок состоит из двух герметичных свинцово-кислотных аккумуляторов MHB MS9-12 (12 В, 9 А·ч), соединенных последовательно для получения напряжения 24 В.

Управление и ПО

Экран на передней панели ИБП Ippon Pacific 1000 постоянно отображает всю самую необходимую при повседневной эксплуатации информацию. По центру сверху можно увидеть значения входного и выходного напряжения, индикаторы по бокам отображают уровень заряда батареи и загрузки устройства. В нижней части дисплея представлена схема, по которой можно понять, из какого источника поступает питание на подключенные устройства, заряжается ли в данный момент батарея и так далее.

О смене режимов работы ИБП сообщает с помощью довольно громких сигналов. Производителю удалось сделать их не слишком раздражающими, но при этом хорошо слышимыми. Находясь с устройством в одной комнате, пропустить момент перехода на питание от батареи вряд ли удастся, при этом звук не заставляет подпрыгивать на месте и закрывать уши.

Для управления устройством предусмотрены четыре круглые кнопки. Нажимаются они с приятным усилием и отчетливым кликом. Назначение каждой понятно из названия:

Вне меню кнопка Up/Down позволяет изменить отображаемую на экране информацию: помимо напряжения на выходе и входе можно увидеть температуру в корпусе, оставшееся время работы от аккумулятора, состояние каждого из разъемов для подключения нагрузки и так далее.

Основную часть настроек можно изменить с дисплея и кнопок на передней панели, но делать это не слишком удобно — у встроенного экрана есть ряд ограничений, не позволяющих ему отображать полноценное меню. Гораздо проще и удобнее воспользоваться предназначенным для этого приложением Power Master Plus, ссылку на скачивание которого можно найти на сайте производителя. Работает оно под Windows, MacOS и Linux, причем для последнего есть сборки под разные дистрибутивы.

При установке нужно указать, будет использоваться «локальная» или «сетевая» версия ПО. Отличаются они возможностью настроить доступ к отображаемой в браузере панели управления по сети. Самый простой способ организации управления — подключить ИБП посредством USB непосредственно к используемому ПК, но есть и другие — в частности, можно докупить и подключить SNMP-карту для полноценного сетевого управления.

Базовая информация об устройстве собрана на его главной странице в приложении. Здесь мы видим текущий статус, входное и выходное напряжение, процент загрузки, состояние батареи — в общем, все самое необходимое. Сообщения о важных событиях тоже появляются здесь.

Все доступные в Power Master Plus настройки разбирать не будем — их для этого слишком много, пройдемся лишь по ключевым вкладкам. Информацию обо всем, что происходило с устройством, можно посмотреть в списке событий.

Пара очень важных инструментов есть на вкладке диагностики. Во-первых, там можно провести тест батареи и убедиться, что с ней все в порядке. А во-вторых — проверить, сколько от аккумулятора проработает именно подключенный комплект оборудования. После запуска тестирования устройство переключается на работу от батареи и засекает время, через которое она полностью разряжается. Таким образом можно оценить доступное время автономности, ориентируясь не на подсчеты и таблицы, а на экспериментальные данные.

Верхняя и нижняя границы входного напряжения зафиксированы — изменить их не получится. Если задать время установки аккумуляторов, система подскажет, когда придет пора задуматься об их замене.

Перед тем как отключить ПК, ИБП корректно завершает его работу. На отдельной вкладке можно выбрать, когда и как именно он это делает — отправляет в гибернацию или отключает.

Устройство может оповещать о происходящем с ним через почту, отсылая письма с отчетами или даже сообщения в XMPP-мессенджеры.

Помимо этого настраиваются различные сетевые функции, параметры ведения логов, действия по расписанию и так далее — есть все, что может пригодиться в ходе профессионального использования, в том числе — в составе небольшой серверной стойки с удаленным управлением.

Эксплуатация

Как уже упоминалось во введении, ИБП Ippon Pacific 1000 — базовое решение, обладающее далеко не самым большим запасом максимальной мощности подключаемой нагрузки внутри линейки Ippon Pacific. Но его можно и нужно рассматривать как стартовое решение для малого офиса, которое позволит обеспечить безопасную и стабильную работу размещенного в нем оборудования.

Как раз о безопасности речь идет в первую очередь: ИБП обеспечивает всю подключенную технику стабильным питанием, что потенциально продлевает срок ее безотказной работы. Заявлено, что функция выравнивания напряжения работает в диапазоне входного напряжения от 165 до 290 В. Выше мы видели, что в настройках верхняя и нижняя границы подаваемого напряжения жестко закреплены и не поддаются изменению. Мы попробовали подавать на вход ИБП напряжение в пределах чуть шире заданных, чтобы проконтролировать напряжение на выходе.

В пределах более или менее приемлемого и безопасного для подключенной техники напряжения оно остается неизменным, далее включаются механизмы его повышения или понижения. Плюс, конечно, ИБП защищает от резких скачков напряжения и прочих неприятных сюрпризов, которыми нередко удивляют энергосети. А также поддерживает работу устройств в течение некоторого времени после полного отключения электричества или падения напряжения ниже порогового значения 160 В. В общем, о сохранности техники при подключении к Ippon Pacific 1000 можно не переживать.

Производителем заявлено следующее время работы от батарей в зависимости от подключенной нагрузки (в процентах от максимальной):

Посмотрим, как на практике будет изменяться время автономной работы в зависимости от суммарной мощности подключенной нагрузки. Начнем со скромных 100 Вт, а закончим на уровне 800 Вт — крайне желательно оставлять  небольшой «запас» и поддерживать загрузку ИБП на уровне не более 80% от максимальной, что в нашем случае составляет 720 Вт.

Время работы близкой к максимальной нагрузки от батарей составляет чуть более пары минут — это немного, но задачи обеспечить автономную работу офиса в течение длительного времени и не стоит. Обычно отключения электричества бывают довольно краткосрочными, но без ИБП все оборудование уходит в перезагрузку, в худшем случае — еще и с потерей важных данных.

Ippon Pacific 1000 позволит не обращать внимания на короткие отключения и продолжать работу в прежнем режиме, а при сравнительно длительных аккуратно отправит подключенные ПК в гибернацию без потери данных — с этой задачей он отлично справляется. Если на каком-то этапе все же понадобится увеличить время автономной работы нагрузки, можно добавить дополнительный батарейный модуль, оставив настроенное и подключенное головное устройство на своем месте.

Заявленный уровень шума составляет 42 дБ — довольно много, сравнимо с громкостью разговора на среднем уровне громкости. Однако такого уровня шума в метре от устройства нам удалось добиться только во время работы ИБП под близкой к максимальной нагрузкой при пониженном уровне входного напряжения. При повседневной работе уровень шума на том же расстоянии держится в районе 20 дБ.

Рассмотрим несколько вариантов комплектов оборудования, характерных для малого бизнеса, с обеспечением безопасного питания которых справится Ippon Pacific 1000 в своей базовой комплектации.

Индивидуальный офис (один сотрудник)

Итого: ≈ 395 Вт

Для одного рабочего места сотрудника с типичным офисным ПК возможностей Ippon Pacific 1000 хватит с изрядным запасом, что позволяет рассчитывать на время автономной работы в случае отключения электричества в районе 8 минут. Этого достаточно для того, чтобы спокойно закончить работу и сохранить все данные в ручном режиме.

Мини-офис (два рабочих места + интернет и хранение)

Итого: ≈ 740 Вт

Общая нагрузка близка к верхнему рекомендуемому порогу, но все еще далека от максимальной — можно рассчитывать на стабильную работу всей системы и автономность примерно 3 минуты. Немного, но точно хватит, чтобы в случае длительных отключений автоматика сделала свое дело и предотвратила потерю данных.

Точка продаж с кассой

Итого: ≈ 500 Вт

Хороший вариант для маленькой точки продаж — есть все необходимое, при этом остается возможность подключения дополнительных устройств. При отключении питания от электросети можно рассчитывать примерно на 5 минут работы всей системы — хватит даже на то, чтобы успеть закончить уже начатое обслуживание покупателя.

Серверная стойка

Итого: ≈ 530 Вт

Отличный вариант для организации небольшого сервера и локального файлового хранилища в офисе. Запас мощности позволяет при необходимости подключить еще пару устройств.

Рабочее место фрилансера

Итого: до 700 Вт

Различные фрилансеры и «удаленщики» в статусе индивидуальных предпринимателей и самозанятых — важные представители малого бизнеса, про нужды которых тоже не стоит забывать. Возможностей ИБП Ippon Pacific 1000 с запасом хватит для обеспечения питания мощного ПК для работы с графикой, видео или звуком, а также всего необходимого периферийного оборудования домашнего офиса. На длительную работу от аккумуляторов тут рассчитывать не приходится, но шансы потерять важный проект, в который вложен не один час работы, сведены к минимуму.

Итоги

Линейно-интерактивный ИБП Ippon Pacific 1000 показал себя как оптимальное решение для небольших офисов, торговых точек и индивидуальных рабочих мест фрилансеров. Устройство эффективно защищает подключенное оборудование от перепадов напряжения и кратковременных отключений электропитания. В ходе эксплуатации ИБП подтвердил заявленные технические характеристики, включая стабильную работу в широком диапазоне входного напряжения (от 165 до 290 В).

Удобство обслуживания тоже на высоком уровне: аккумуляторы легко заменяются без необходимости полной разборки корпуса, а для увеличения времени автономной работы предусмотрена возможность подключения внешних аккумуляторных модулей. В комплекте с ИБП сразу идет все необходимое — от интерфейсных кабелей до крепежных элементов.

Отдельно стоит отметить систему управления: встроенный дисплей и приложение Power Master Plus позволяют быстро и комфортно контролировать работу ИБП, проводить диагностику и гибко настраивать его параметры, в том числе — удаленно по сети. Диапазон доступных настроек достаточен для разных сфер применения, Ippon Pacific 1000 будет одинаково уместно смотреться и на рабочем месте фрилансера, и в составе серверной стойки.
