Совместный мероприятие компании OCS и CyberPower, разработчика систем бесперебойного питания, прикладных программных средств мониторинга и защиты электропитания и инфраструктуры, аксессуаров по питанию. Онлайн-встреча была посвящена теме ПО и мониторинга BMS CyberPower, а также вопросам экономии электроэнергии и жизненного цикла ЦОД.

Программа мероприятия:

  • Зачем нужен мониторинг;
  • Какие задачи бизнеса решает мониторинг;
  • Аппаратные средства мониторинга BMS CyberPower;
  • Программные средства мониторинга;
  • Экономия электроэнергии и жизненный цикл ЦОД.

Андрей Крюков, менеджер по продукту из компании CyberPower начал свой доклад с представления своей компании. Тайваньский бренд основан в 1997 году, компания присутствует в более чем 130 странах. По миру у нее 7 собственных заводов, собственная разработка однофазных и трехфазных ИБП. Компания разработает однофазные и трехфазные ИБП, свои сетевые карты, свой мониторинг окружающей следы, свой софт. У нас лидирующие позиции в Российской Федерации.

У нас есть предложения на российском рынке ИБП, PDU, инверторов, аккумуляторов, мониторинга.

Уже более двух лет назад появился российский локализованный бренд CyberElectro. Поэтому все наши российские продажи производятся под двумя разными брендами. У нас собственный R&D, который находится в материковом Китае, и в основном на Тайване. Заводы в материковом Китае и на Филиппинах. У нас полная организация производства от начала до конца. То есть всё делается in house.

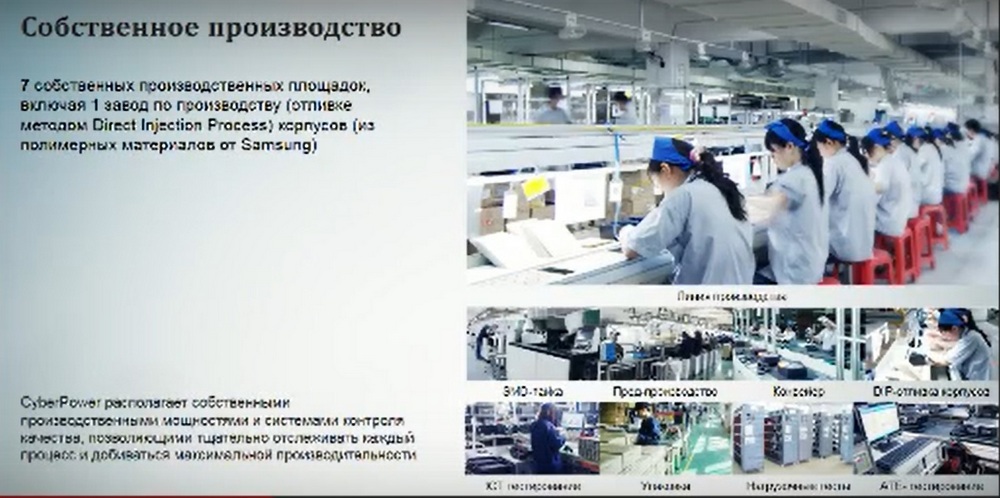

Семь производственных площадок, в том числе один из заводов отливает пластиковые корпуса для наших продуктов из полимерных материалов Samsung. У нас собственные мощности, полный цикл производства и контроля. Мы сертифицировали наши заводы целиком.

Это значит, что все, что выходит с нашего завода, уже протестировано по методике независимых лабораторий.

Международное признание. Количество защищенных устройств - более 100 миллионов, топ-2 продаж ИБП в США, топ-4 продаж по всему миру.

Переходим к продуктам. На этом слайде ИБП помечены синим и красным цветом. Красным цветом помечены традиционные продукты CyberPower. Синим – это ИБП, локализованные в России - CyberElectro.

Здесь они разделены на моноблочные и модульные. Сверху полностью моноблочные ИБП, у которых выход из строя любого компонента приводит к тому, что ИБП точно переходит в байпас. Внизу модульные, они есть двух типов. Модульные, которые можно купить пустыми шкафами и набить отдельными силовыми модулями. И комплектованные уже силовыми модулями ИБП. Это серия Легион. Я остановлюсь отдельно на некоторых из моделей.

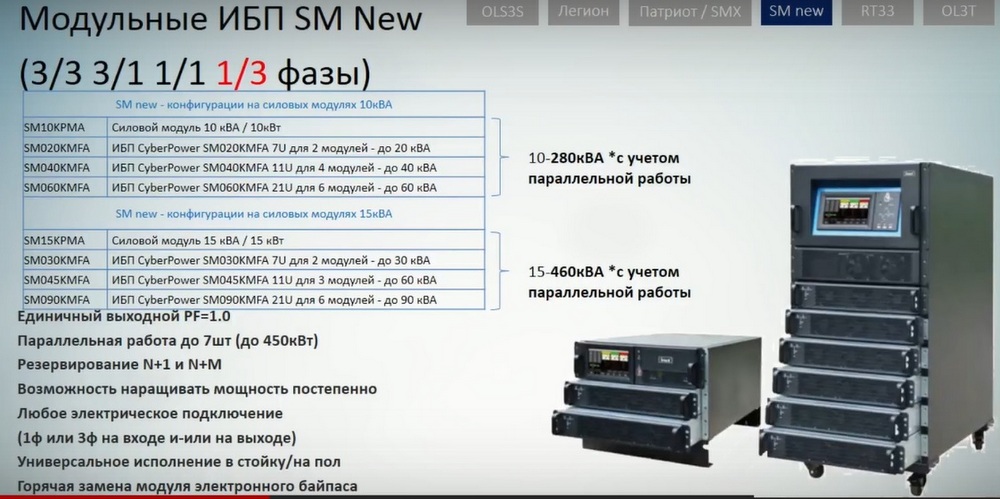

Новинка серии SM New, мы его так называем, это модуль состоит из двух линеек с силовыми модулями на 10 киловатт и 15 киловатт, в каждом по три фрейма. Какие у него особенности? Power factor равен единице, может работать параллельно до 7 фреймов (до 450 киловатт), это не очень много, это для небольших ЦОДов подойдет, при этом здесь горячая замена всех компонентов и единичный отказ не приводит ни к остановке работы, ни к защите в том числе батарейного питания. То есть ИБП полностью зарезервирован, единичный отказ любого компонента не приводит не только к остановке питания нагрузки и к переводу ее на грязное питание, но и не приводит к потере батарейного резервирования. Помимо этого, этот ЭБП может работать традиционно 3 в 3, 3 в 1, 1 в 1, то есть можно сделать 450 киловатт однофазной нагрузки и даже 1 в 3, то есть подать одну фазу, нефтянка такую очень любит, почему-то у них на объекте приходит один толстый однофазный кабель и они получают из него три фазы.

Исполнение - в стойку и напольное. Если снять с него крышечки, то это превратится в стандалон ИБП. Есть соответственно и обратный процесс, если мы вытащим его из стойки, наденем пылезащитные крышки и прикрутим колесики, то у нас получился отдельно стоящий БП. Работает с любыми батареями, свинцовыми, кислотными, литиевыми.

Этот продукт уже успел завоевать награду продукт года трехфазных модульных систем на рынке, где ЦОДов больше, чем во всем оставшемся мире, вместе взятом, - на рынке Северной Америки. Этот продукт уже доступен для заказа.

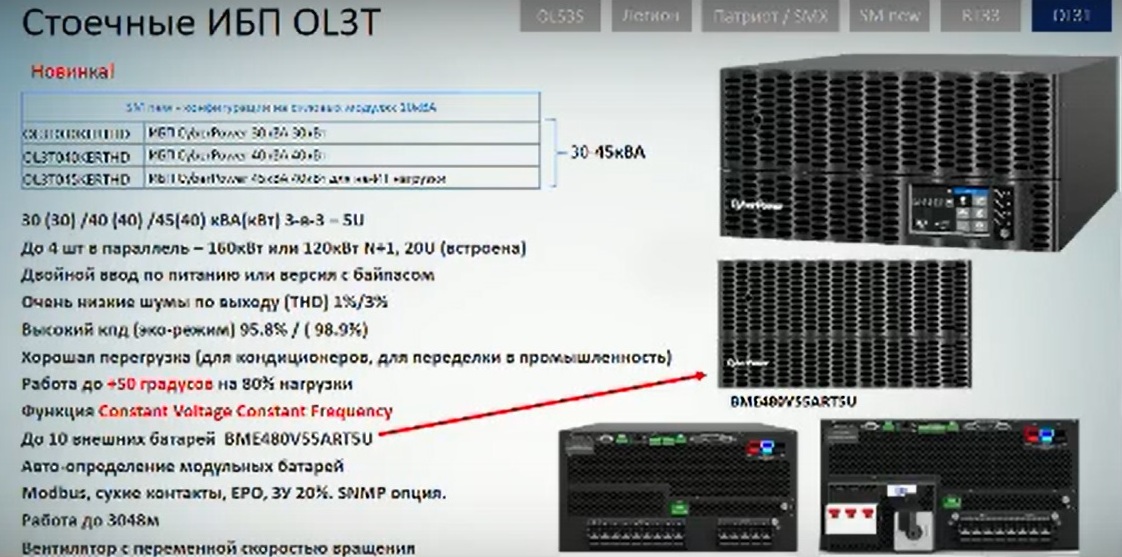

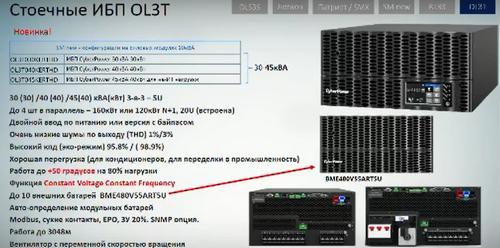

Еще одна новинка. Трехфазный стоечный ИБП OL3Т тоже может концептуально установиться в стойку, может быть заказан как напольный, будет отдельная версия с ножками. В чем особенности? Всего три модели: 30 киловатт, 40 киловатт и 40 киловатт для не-IT нагрузки. Работает только: 3 в 3, занимает 5 юнитов места, 4 штуки в параллель, до 160 киловатт, тоже для небольших ЦОДов. При этом есть два варианта исполнения, это или двойной ввод питания, это чуть центральный внизу, или с встроенным механическим байпасом, это самая правая нижняя картинка. Для такого класса ИБП у него очень низкие шумы по выходу (THD): 1 или 3% линейная-нелинейная нагрузка. Очень высокий КПД в эко-режиме. Тут проценты указаны для такого класса и цены ИБП. Вот очень хорошие показатели. Очень хорошая перегрузка. Для работы с кондиционерами, чиллерами или для использования его в промышленных устройствах, например, обшить его, поместить в корпус IP54 и получится промышленный ИБП. Еще одна особенность - работает до плюс 50 градусов на 80% своего номинала. Зачем это может быть нужно? Конечно, свинцовые батареи при таком режиме работы могут очень быстро выйти из строя, то есть это непостоянный предполагаемый режим работы, но при этом литиевые батареи смогут так долго работать, суперконденсаторы тоже смогут при такой температуре работать. И соответственно, в случае нормального режима работы, ИБП работает с кондиционером и батарейки с кондиционером. Но если кондиционер выйдет из строя, ИБП не перестанет работать. Пока сервисная служба не приедет, не запустит кондиционер, батарейки тоже за один цикл не выйдут из строя. Поэтому это такая хорошая функция, которая роднит его с промышленными ИБП. Ещё с промышленными ИБП его родит то, что он может работать на высоте до 3000 метров.

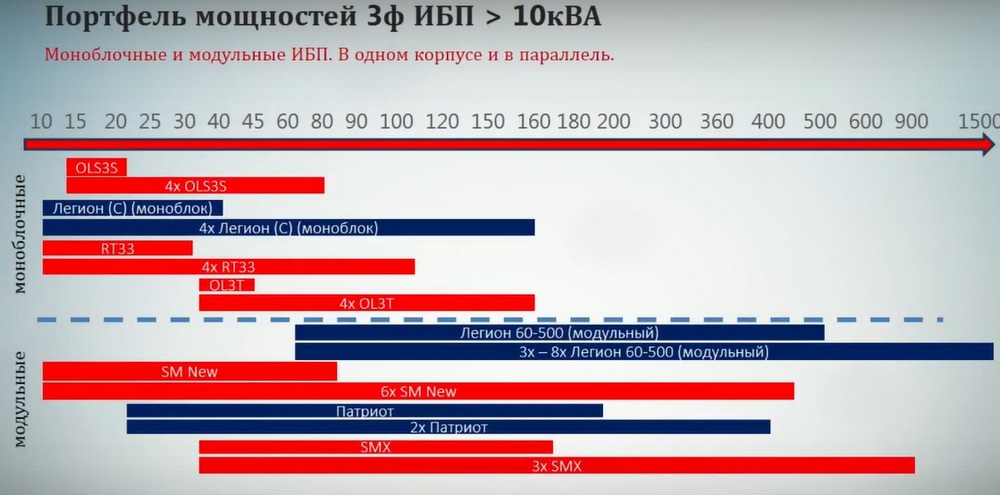

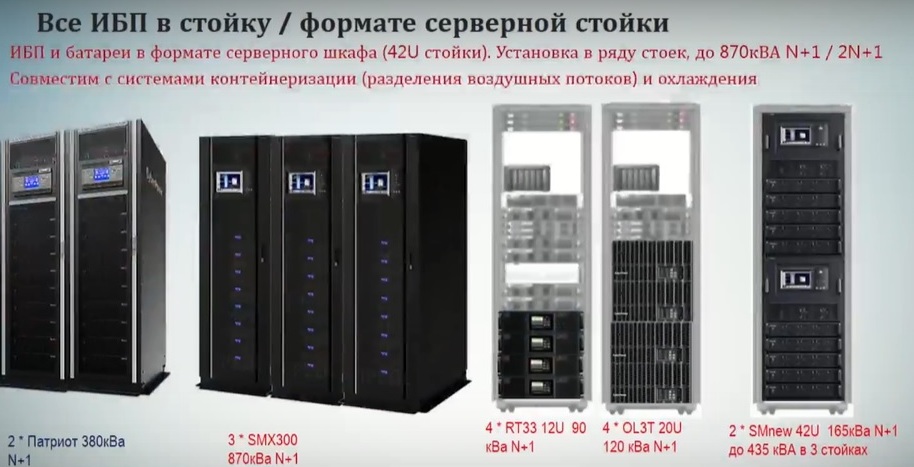

На этом слайде резюмируем всю нашу «трехфазку». У нас есть еще не модульные «Легионы» и модульные «Легионы», которые ставятся просто в gray space или в помещение ЦОД, но не в ряд стоек. Есть пять разных линеек ИБП, которые или в корпусе серверной стойки, это первые два ИБП, «Патриот» и SMX300. Или устанавливаются внутрь, как стоечные ИБП. То есть для ЦОДа, для установки в ряду серверных стоек у нас 5 разных продуктов, и на них на всех можно собрать устойчивые решения. Не только 2N, здесь указано N+, предел при N+. Соответственно, 2N мы тоже соберем на любых наших решениях, просто удвоив количество ИБП на две ветки.

Пять принципиально разных продуктов. Пройдемся по ним отдельно.

Первый, модульный ИБП Патриот, бывший SM200: 200 кВ*А, 180 киловатт в одном шкафе. Два ИБП могут работать параллельно. Горячая замена силовых моделей, замена электронного байпаса и мозгов.

Следующий, ИБП SМХ300, 300 киловатт в одном шкафу, могут работать три штуки в параллель, до 900 кВ*А. Здесь горячая замена силовых блоков и замена электронного байпаса без прерывания двойного преобразования тоже возможна, но она достаточно сложная и требует или отдельного обучения, или выезда сервисной службы. Но в принципе, единичный отказ любого компонента не приводит к батарейной защите и защите двойного преобразования.

Следующий ИБП, стоечный RT-33, трехюнитовый ИБП, до 25 киловатт в одном корпусе, до 4 штук в параллель, соответственно, или 100 киловатт, 4 штуки, или 120 кВ*А. Следующий, OL3T, о котором был предыдущий слайд, здесь как раз показано, что в 20 юнитах помещается в пределе 4 ИБП, это 120 кВт с резервированием N+1.

И последний SMnew здесь тоже предел, если мы просто в одну стойку забьем, то мы можем два по 90 поставить, и это будет 180 киловатт или 165 с резервированием. И соответственно 6 или 7 ИБП, тут мы ждем от завода уточнения сколько в параллель корпусов, то есть формально там должно быть максимум 450 киловатт параллельно, сколько 6 или 7 корпусов, надо посчитать. Но формально можно сделать 435 киловатт N+, в трех стойках.

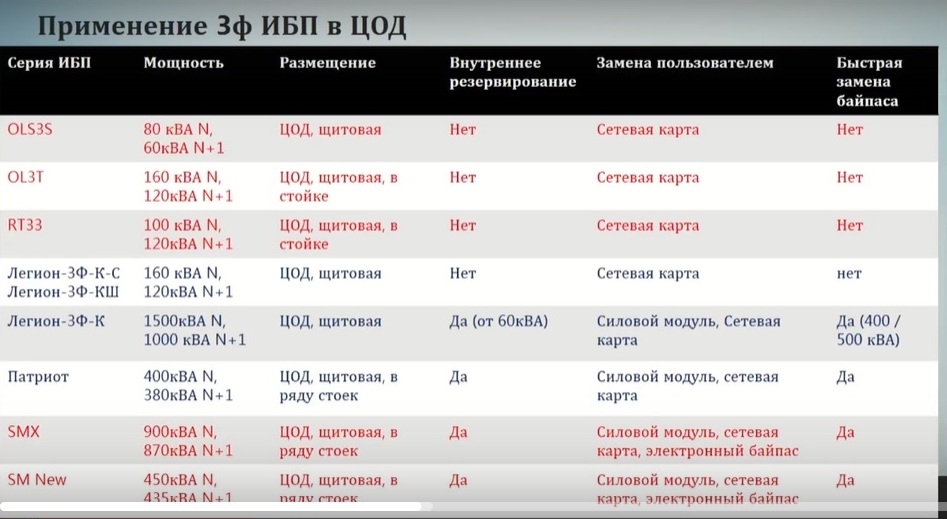

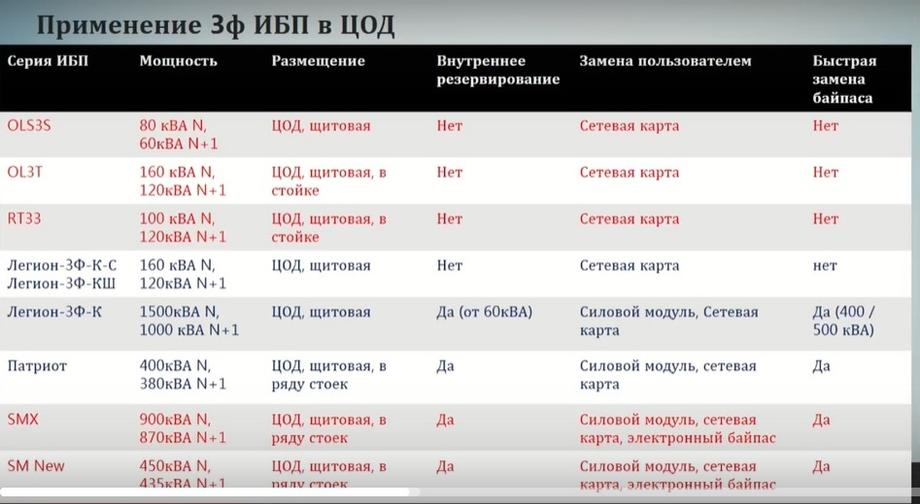

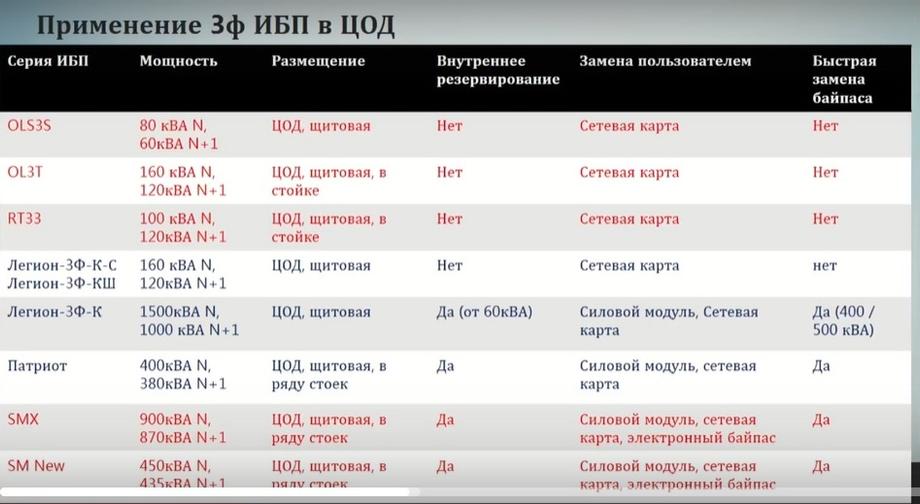

Сводная таблица всех ИБП. Синий, соответственно, CyberElectro, красный - CyberPower, с предельной мощностью, с тем, куда их можно разместить в ряду стоек, в ЦОДе, в щитовой или для общепромышленного в том числе применения. Есть ли внутренние резервирования, имеется в виду силовых модулей, везде где есть, силовые модули меняются «на горячую». Что может поменять пользователь в этих ИБП? Самостоятельно, без обучения. Видим в немодульных только сетевую карту, в силовых модулях силовые модули «на горячую», там где меняется электронный байпас на горячую, электронный байпас. Отдельно у наших самых мощных Легион 400-500 электронный байпас тоже можно быстро поменять с переводом на грязное питание, но достаточно быстро, тоже отдельная процедура.

Сегодня мы хотим посмотреть наш комплексный офер для ЦОДов. Помимо множества других интеллектуальных функций, которые есть в наших трехфазных ИБП, у нас есть программно-аппаратная функция. У ИБП серии «Легион» начинают 60 кВт до 500 кВт.

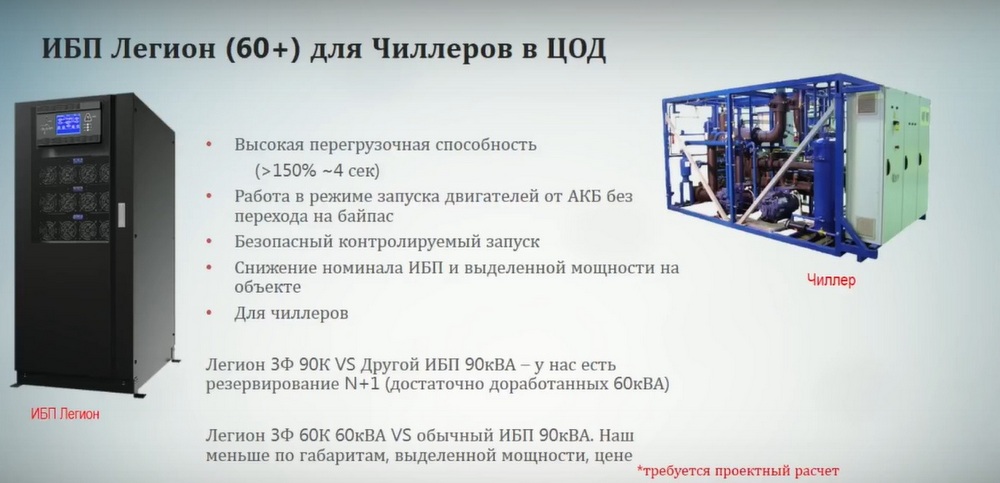

Специальный моторный режим, тонкая подстройка под нагрузку с высоким перегрузочным током, выполняется специалистом, сходу бездумно включать ее лучше не надо, но если нужно и хочется переразмерить ИБП на чиллер, на компрессор или даже в промышленность, то мы вместе с вами готовы посмотреть на проект, посмотреть на шильдик мотора, почитать еще раз наши внутренние документы и соответственно подобрать ИБП так, что в перегрузочной способности он сможет работать больше ста десяти процентов больше четырех секунд. Тонкая настройка, пусконаладка, испытания. И таким образом не переразмерить ИБП по сравнению с другими, с конкурентами, например. Что нам это даёт? Снижение стоимости самого ИБП, снижение толщины проводов, снижение номинала автоматического выключателя. Или если мы всё-таки перестраховались и всё равно взяли ИБП по номиналу, то у нас есть лишний силовой модуль.

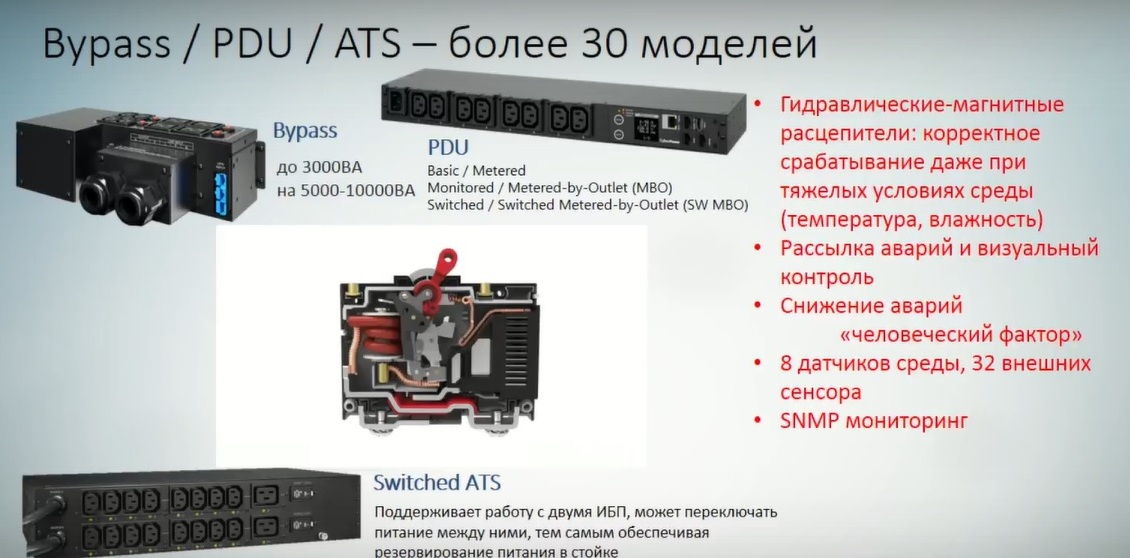

Следующие продукты для ЦОДов - это PDU и ADS. У нас много различных PDU, разных серий. Из названий серий понятно, какие они: Basic, Metered, Monitored, с измерением по каждой розетке, с управлением каждой розеткой и комбинированные. То есть всё, что может вам прийти в голову, какая PDU вам нужна, у нас они все есть. Горизонтальные, вертикальные, однофазные, трехфазные, в том числе до 22 киловатт, до 44 розеток.

Также там есть гидравлический магнитный расцепитель, то есть автомат защиты, который правильно работает при высокой температуре, что характерно для современных горячих ЦОДов. Гидравлический автомат защиты не срабатывает ложно. При срабатывании, а их там может быть несколько, его можно обратно быстро возвести в исходное положение, в отличие от традиционных простых автоматических расцепителей и соответственно вводить после аварии, когда часть розеток на PDU отстрелилаcь из-за короткого замыкания или перегрузки, можно очень быстро ввести всё обратно после устранения аварии, в отличие от недорогих PDU, у которых автомат защиты стандартный. Помимо этого, все PDU у нас интеллектуальные, у них есть разъем для сетевых карт, к ним можно подключить датчик температуры и контроллер среды. У них есть интеллектуальные функции. И они могут рассылать информацию об аварии. На экране всегда можно увидеть, что происходит с PDU, цветом не только светодиода, но и большого экрана, что произошло можно понять издалека. Предупреждение аварии или нормальная работа. И, естественно, централизованный мониторинг по SNMP-протоколу тоже возможен. Можно подключить 8 датчиков среды и до 32 сенсоров, всё это на одну PDU.

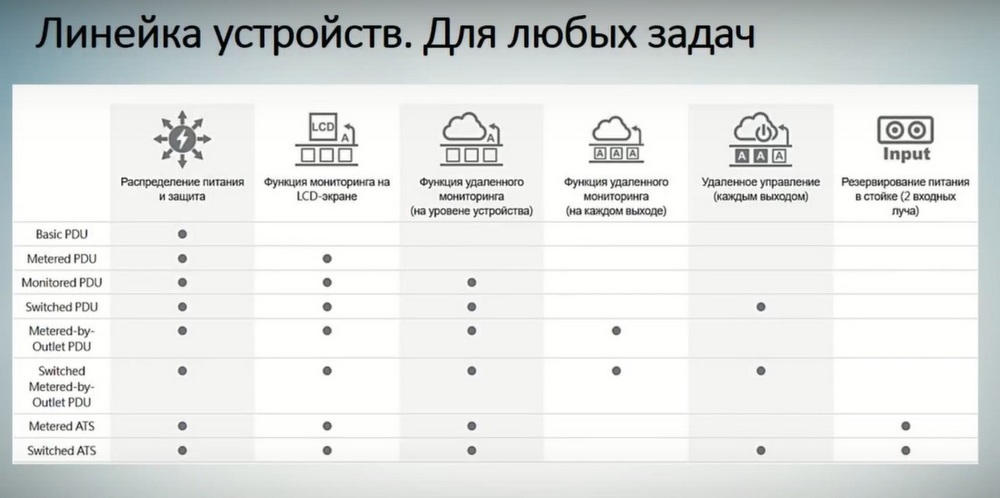

Здесь коротко для справки вся линейка наших PDU и ADS по функциям, соответственно название линейки и какие функции в ней заложены.

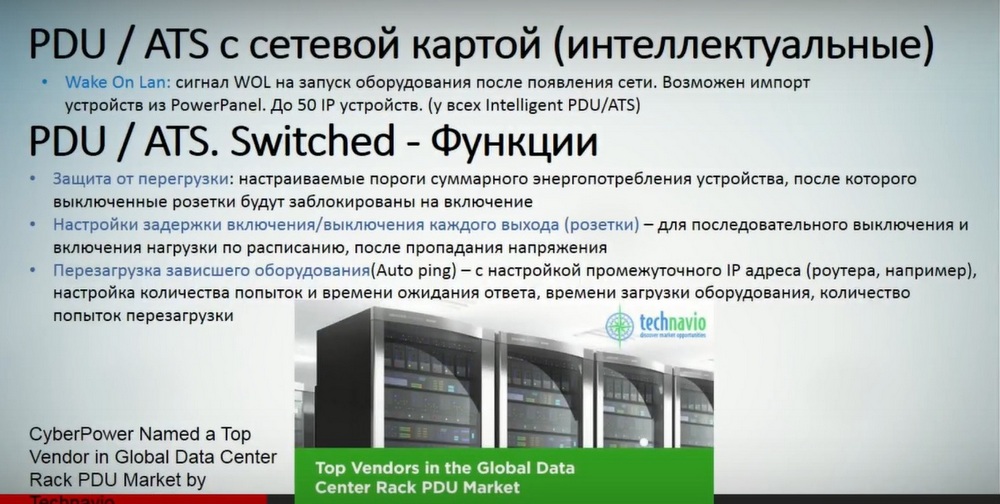

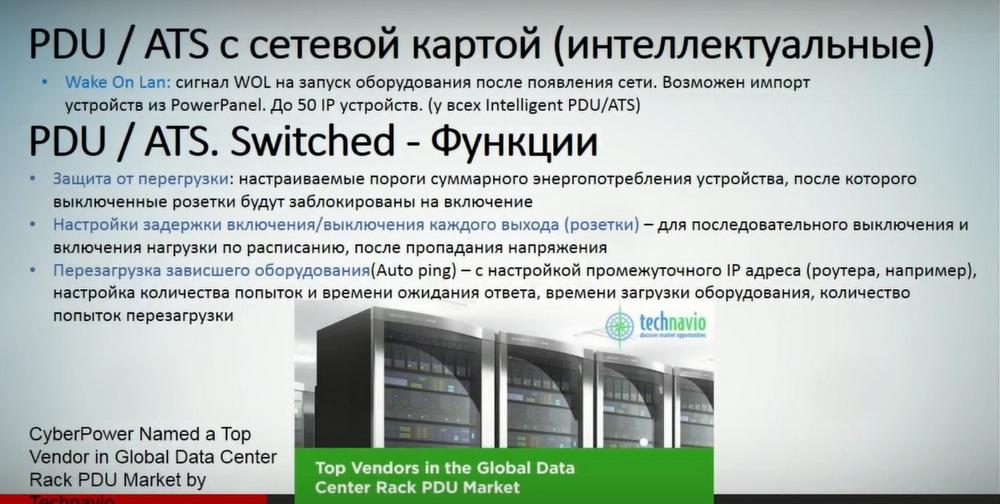

Интеллектуальные функции наших PDU и ADS. Все, у кого есть сетевая карта, у них есть функция Wake On Lan, то есть «разбудить серверы», которые не проснулись, потому что вернулось питание. То есть серверы, обычно при возвращении питания запускаются, но не все. Наша сетевая карта может хранить внутри до 50 серверов и разбудить их по возвращению питания. И у всех PDU, у которых управляемая розетка, есть еще несколько интеллектуальных функций. Это защита от перегрузки, то есть как только на всех включенных розетках нагрузка будет достигать какого-то предела, условно 90%, новые розетки включить будет нельзя, чтобы не «свалить» PDU-шку и ADS-ку в перегрузку. Дальше можно настроить индивидуально каждую розетку на задержку включения и выключения, по расписанию после пропадания напряжения. И последняя интеллектуальная функция – перезагрузка зависшего оборудования – автопинг. PDU-шка или ADS-ка хранит IP адреса, которые привязаны к конкретным выходам розетки, пингуют их постоянно. Если после какой-то серии пингов сервер все еще не отвечает, PDU просто выключает его розетку, ждет немного, включает обратно, цикл повторяется.

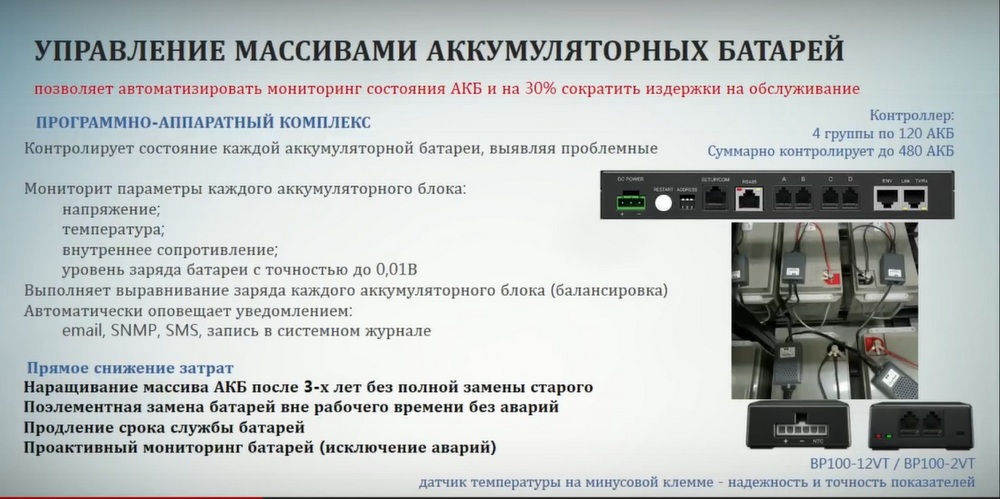

Переходим к BMS (Battery Management System). Мы самостоятельно выпускаем нашу собственную систему BMS, которая позволяет мониторить массив батарей. Вот на фото сверху - контроллер, в самом низу - это датчики, которые вешаются каждая на свою батарейку, и примерно в середине фотография, это на больших батареях висит вот этот индивидуальный датчик на каждой батарее.

BMS – это система управления батареями. Она чаще чем раз в минуту мониторит напряжение, уровень заряда батареи и температуру с высокой точностью. Периодически измеряет внутреннее сопротивление батарей и таким образом постоянно следит за здоровьем каждой батареи. С помощью системы BMS этот контроль производится постоянно. Постоянно записываются состояния батарей, отслеживаются, ставятся границы. Зачем это? Выравнивание заряда при заряде батарей. Каждый датчик может шунтировать до 1 ампера в обход батареи. Таким образом, если какая-то батарея зарядилась раньше, чем другие, а как известно у свинцового ИБП ток заряда идет на все линейки сразу, ничего мы с этим сделать не можем, обратная связь только по общему напряжению батарей по температуре. Где-то в середине массива батарей стоит один датчик. А батареи, которые раньше выходят из строя, во-первых, мы об этом не знаем, во-вторых, скорость выхода из строя у них растёт лавинообразно, потому что заряжаются они все сразу одинаковым током, если какая-то батарейка уже дозарядилась, то могут быть два сценария. Или ИБП выключится раньше, соответственно, другие батарейки не дозарядятся, если одна перезарядилась. Или ИБП будет продолжать заряжать остальные батарейки, но тогда вот эта батарейка, которая зарядилась раньше, она будет перезаряжена. Что недозаряд, что перезаряд, выход из строя будет усиленный. Т.е. одна батарейка утащит за собой все. То есть, если одна батарейка начала деградировать в традиционной схеме, то через какое-то время после циклов глубокого заряда-разряда, неподдерживающего, все батарейки примерно поплохеют до уровня вот этого вот самой плохой. Что не очень приятно. BMS позволяет исключить это несколькими способами. Во-первых, балансировка батарей при заряде. Во-вторых, постоянное измерение напряжения и внутреннего сопротивления, некоторые называют это SOH (State of Health), то есть здоровье батареи. Это позволит вам заранее увидеть, что какая-то из батареек начинает выходить из строя, но она одна будет выходить, потому что у нас балансировка есть. И заранее спланировать, когда вы купите новую, и тогда в нерабочее время, чтобы не терять резервирование, спокойно поменяете только одну.
