Сергей Смолин презентацию начал с рассказа о том, что на текущий момент продуктовый портфель компании систем трехфазных ИБП состоит из трех больших серий.
Это серии Uniprom, Systeme Gutr промышленных источников и серия Excelent - модульные источники для IT применений.
В чем их ключевое отличие между собой. Uniprom это полный аналог ранее известной линейки Ease, которая реализовывается компанией Schneider Electric. Линейка Systeme Gutr – это наша новинка. Данные и попытки предназначены для применения в промышленных условиях эксплуатации и имеют опции, востребованные в данном сегменте, как повышенная степень IP31 и встроенный изолирующий трансформатор по выходу. И серия Excelent – это линейка, которую мы представили в том году. Это модульные источники бесперебойного питания, поддерживающие горячую замену всех основных элементов. Их прерогативы – наиболее крупные IT-игроки на рынке, банки и другие заказчики, особо требовательные к времени обслуживания оборудования. Начнем с младшей линейки Uniprom.

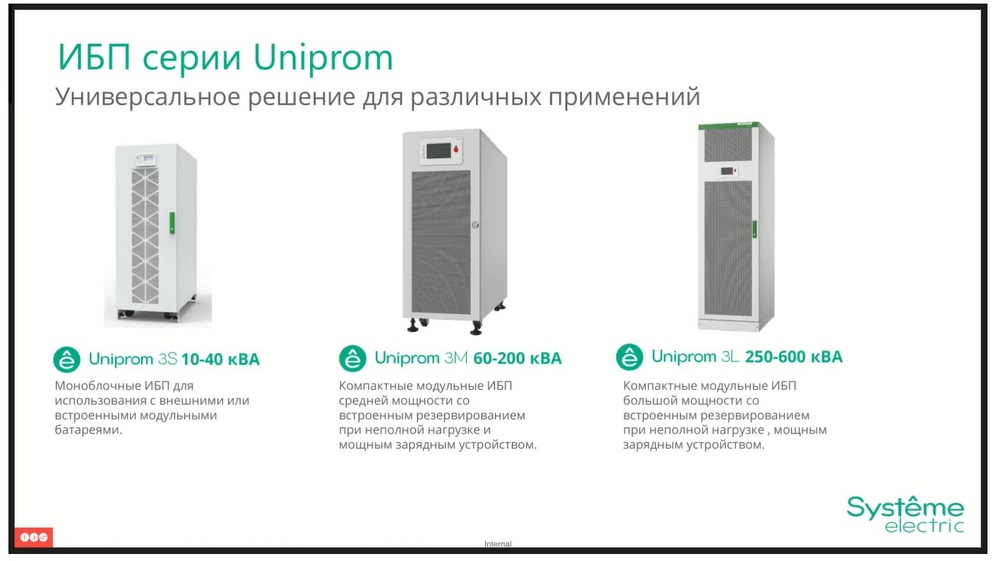

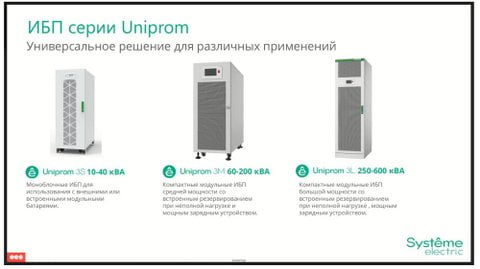

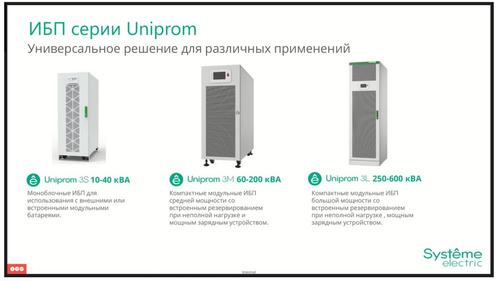

Данная линейка состоит из Uniprom 3S, 3M и 3L. Uniprom 3S варьируется в диапазоне мощностей от 10 до 40 кВт. Uniprom 3M - в диапазоне мощностей от 60 до 200 кВт. И Uniprom 3L - от 250 до 600 кВт. В чем их ключевые особенности?

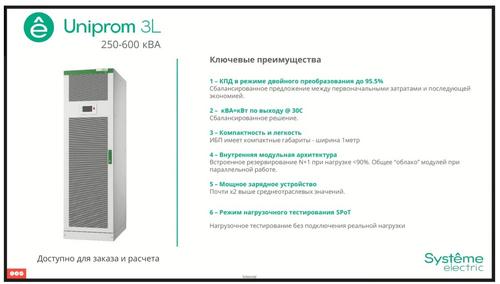

Uniprom 3L

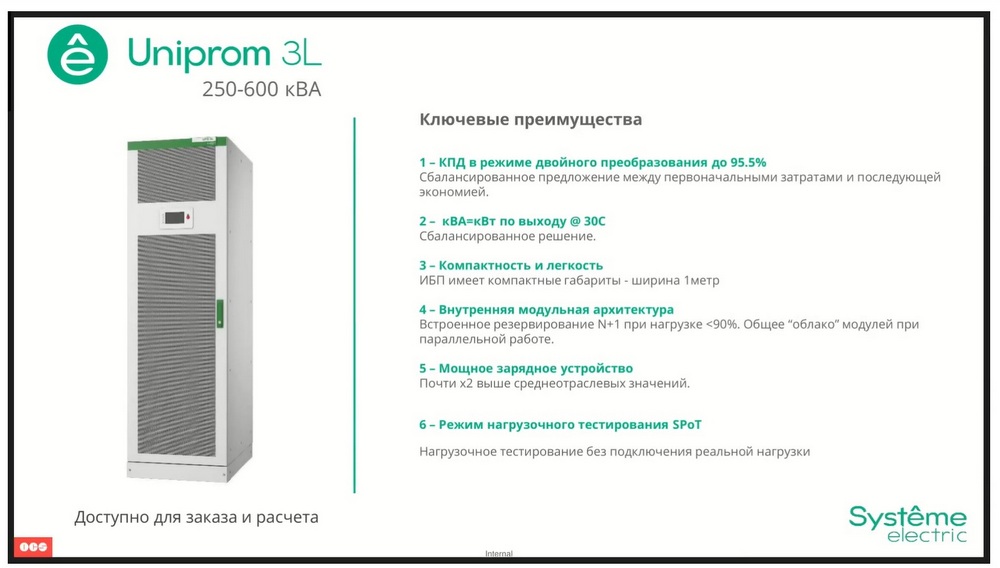

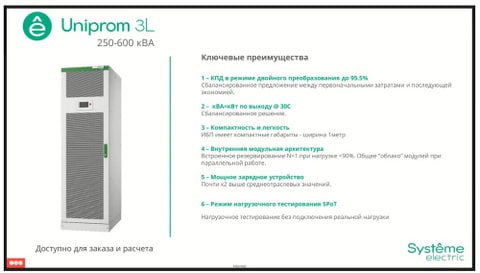

Начнем с более старшей модели, Uniprom 3L. КПД достигает 95,5% в режиме онлайн при полной нагрузке. Коэффициент мощности равен единице при работе при температурах до 30 градусов.
Достаточная компактность. Решение, например, до 300 киловатт по ширине занимает 600 миллиметров, до 600 киловатт по ширине занимает 1000 миллиметров. Реализована внутренняя модульная архитектура. Это значит, что внутри данного ИБП располагаются силовые модули, которые поддерживают внутреннее резервирование N+, если мы, например, нагружаем ИБП на нагрузку менее 80 или даже 90%. Но при этом, данные модули не поддерживают горячую замену. Также в данных ИБП реализовано мультизарядное устройство, позволяющее подключать к нему как свинцовые батареи, так и литиевые, которые поддерживают более высокий ток заряда и могут заряжаться в течение пары часов. Ну и заключительная функция, тем не менее очень важная, это возможность проведения нагрузочного тестирования ИБП без непосредственного подключения нагрузки. То есть мы можем подключить его к сети, запустить данный режим, ИБП полностью проверит работоспособность всех своих элементов и покажет соответствующий вывод о том, что ИБП исправен. Особенно актуальна данная функция в тех случаях, когда ИБП оказывается на объекте значительно раньше нагрузки, с которой его планируется использовать, а его работоспособность необходимо проверить заранее, чтобы избежать каких-либо рисков при ПНР.
Серия Uniprom 3M
Средний диапазон мощностей от 60 до 200 киловатт. Ключевым отличием данной линейки является то, что она может поставляться как в компактном исполнении с использованием внешних батарей, так и в более крупном корпусе, но который в свою очередь будет поддерживать внутренние модульные батареи, которые мы собираем на нашей производственной площадке в Технополисе. Данные ИБП обладают аналогичными характеристиками по КПД, по выходному коэффициенту мощности и по внутренней модульной архитектуре, описание Uniprom 3L. И также данная группа поддерживает режим нагрузочного тестирования без непосредственного подключения нагрузки.

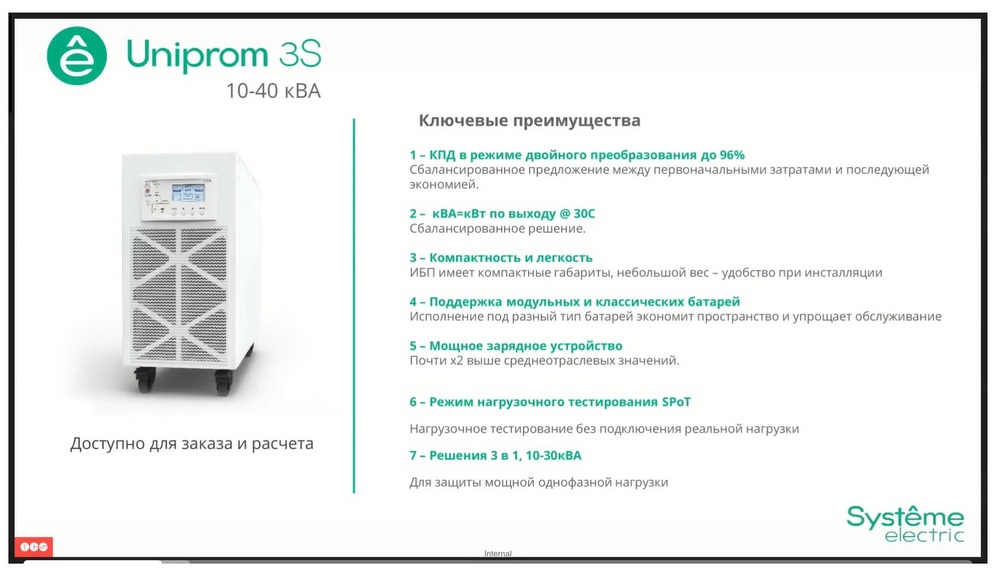

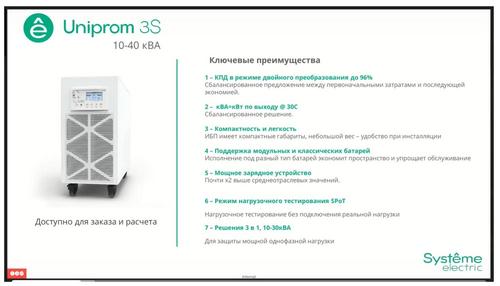

Серия Uniprom 3S
Здесь ввиду того, что диапазон мощностей находится в диапазоне от 10 до 40 киловатт, мы можем поддерживать два типа корпуса с внешними батареями и с внутренними модульными батареями на всем диапазоне мощностей от 10 до 40 кВ*А. Если мы говорим о Uniprom 3M, который был на предыдущем слайде, то там возможность использования модульных батарей была только на мощностях 60 и 80 кВ*А ввиду ограничений корпуса. Здесь, ввиду меньшей мощности, мы можем это реализовать на всем диапазоне мощностей. Также одним из ключевых отличий данного ИБП является возможность работы не только в режиме три фазы на входе, три фазы на выходе, но также и в режиме три фазы на входе, одна фаза на выходе. Данное решение доступно на диапазоне мощностей от 10 до 30 кВт и позволяет заказчикам, у которых достаточно мощная однофазная нагрузка, но при этом трехфазная входная сеть, использовать такое решение и обеспечивать бесперебойное электроснабжение для своих потребителей.

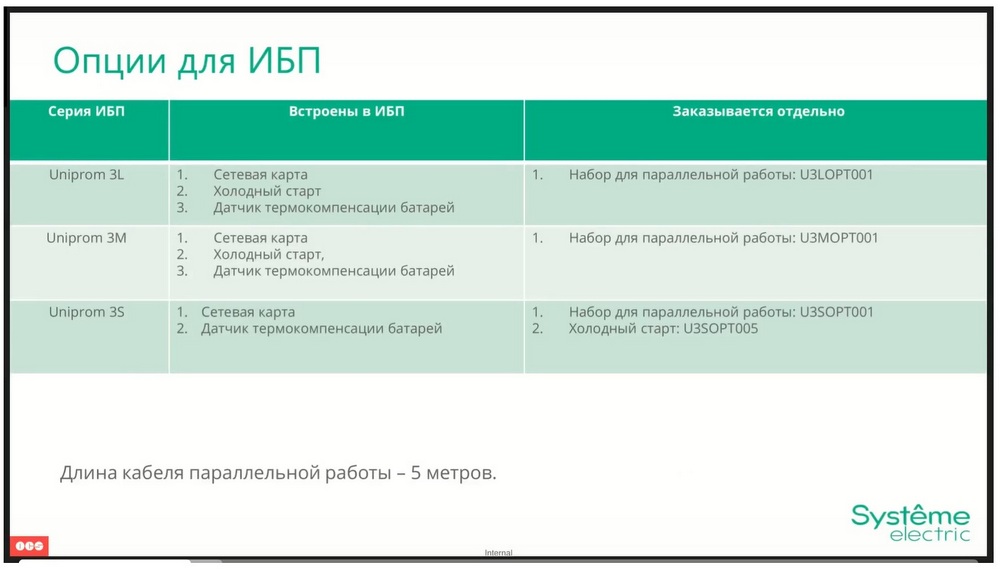

Что касается опций, то здесь мы предустанавливаем во все ИБП сетевые карточки и датчики термокомпенсации батарей. Что касается холодного старта, он также предустановлен по умолчанию для серий Uniprom 3M и 3L, и отдельно заказываются для серии Uniprom 3S. При этом единственным аксессуаром, который для всех серий приобретается отдельно, является набор параллельной работы. Связан он с тем, что не всегда заказчик планирует покупать два и более ИБП для включения их в параллель. Ввиду этого данный аксессуар вынесен в отдельную строчку и приобретается кратно количеству ИБП, которые заказчик планирует подключать в параллель.
То есть, если он планирует подключить 2 ИБП, то, соответственно, необходимо приобрести 2 комплекта, если 3 ИБП, то 3 комплекта и т. д.
Серия Excelente

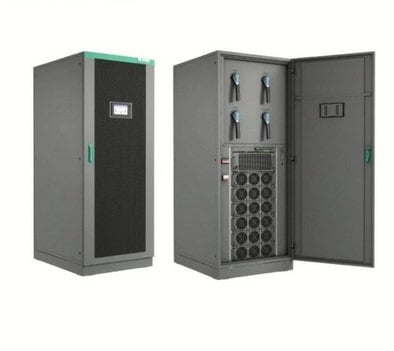

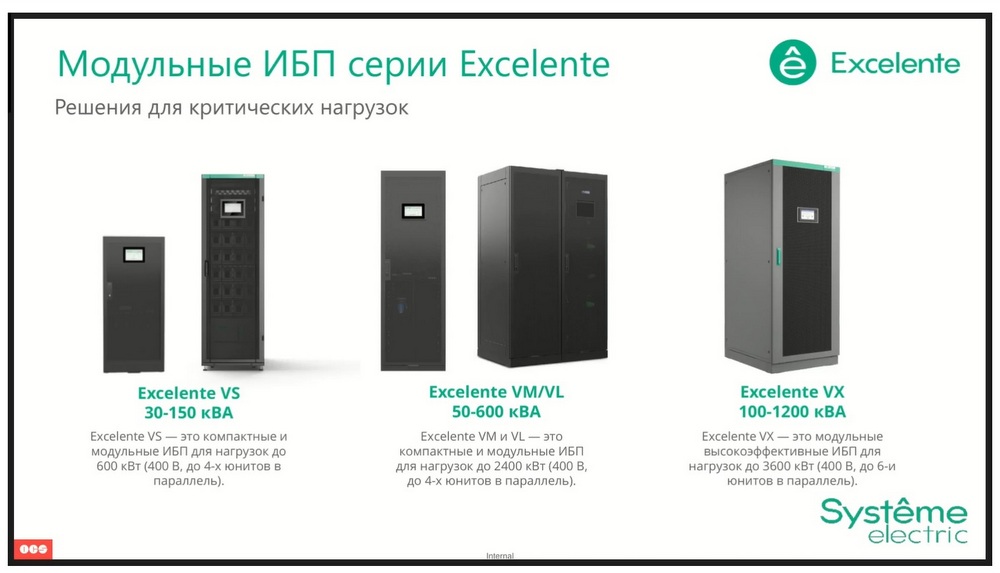

Переходим к серии Excelente, c модулем источника бесперебойного питания, поддерживающим горячую замену. Здесь подразделение по линейкам аналогично подразделениям серии Uniprom. Подразделение обозначается буквенно, то есть VS - младшая модель (small), VL/VM (large/medium) и VX, как наиболее крупный ИБП. Серия VS использует 30-киловаттные модули и поддерживает два варианта исполнения: с внешними батареями и с внутренними модульными батареями. Серия с внешними батареями поддерживает установку до 6 модулей одновременно. То есть выходная мощность будет до 150 киловатт, плюс один модуль может находиться в резерве. Серия VS с модульными батареями поддерживает мощность до 60 киловатт. Внутрь вы сможете устанавливать до двух 30-киловаттных модулей одновременно.

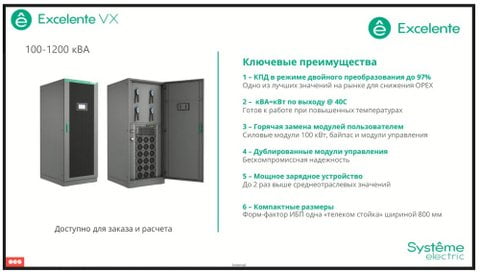

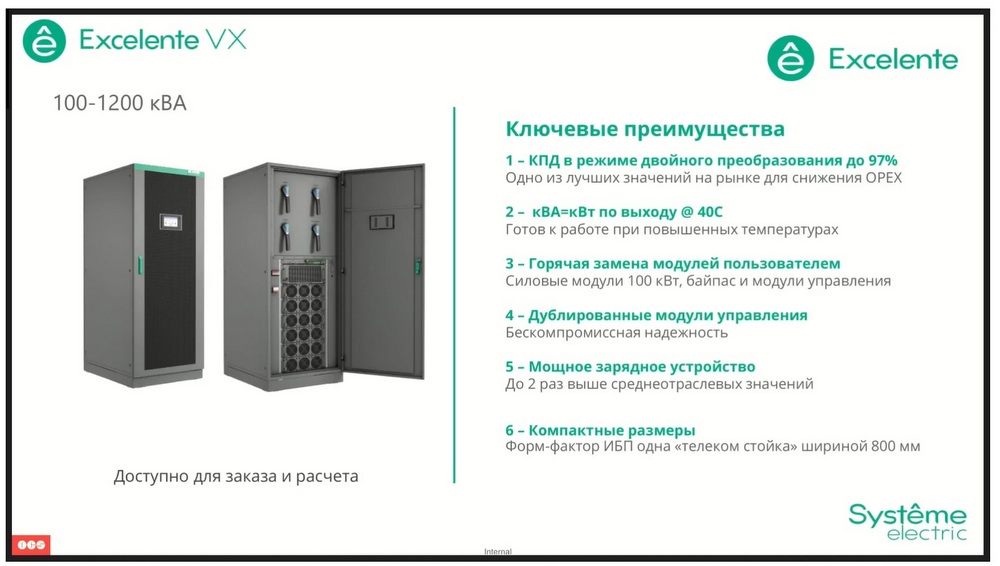

Серия VM и VL построена на базе 50-киловаттных модулей. Отличие у них в том, что серия VM расширяется до 300 киловатт и реализована в формате одной IT-стойки. Серия VL у нас расширяется до 600 киловатт и реализована в формате двух IT-стоек. Серия VX, это серия использующая 100-киловаттные модули, она может расширяться до 1200 киловатт на уровне одной машины.
Серия VX поддерживает работу в режиме онлайн двойного преобразования, и при этом достигает КПД в данном режиме до 97%. Выходной коэффициент мощности во всех ИБП равен единице на всем диапазоне рабочих температур, то есть 0 до 40 градусов. В Uniprom, как мы ранее говорили, ограничение стоит на 30. В серии Excelente поддерживаются горячая замена силовых модулей, модуля bypass, статического и модулей управления. При этом модули управления полностью дублированы, что помогает достигать дополнительного резервирования, снижать риски прерывания электроснабжения и нагрузки в случае выхода одного модуля управления из строя. Также здесь по аналогии серией Uniprom реализованы мощные зарядные устройства, позволяющие запитывать как свинцовые батарейки, так и литиевые. Ну и форм-фактор у серии VX 800 мм с шириной стойки до 600 киловатт и 1600 мм для модели 1200 кВт соответственно.

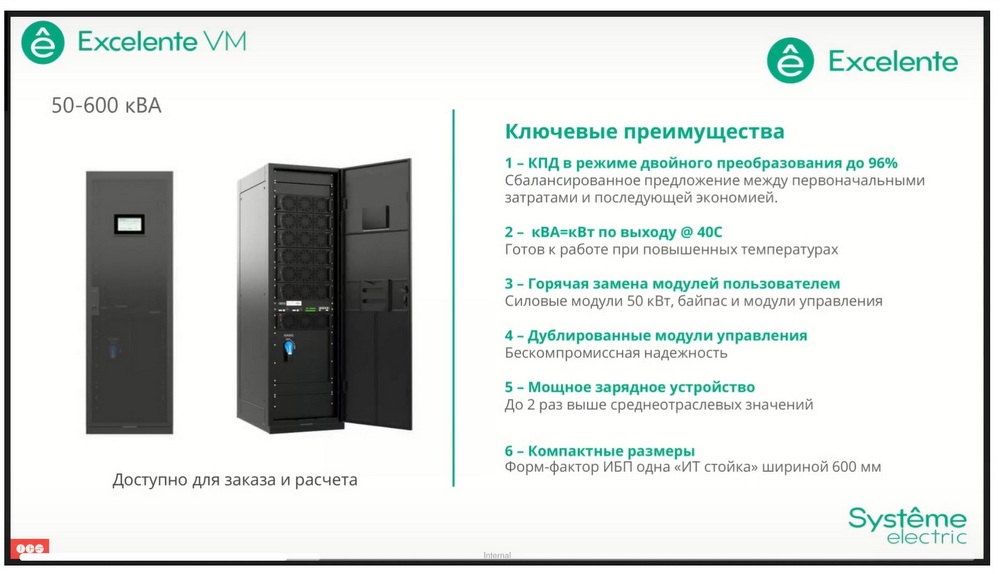

Серия VM и VL это 50-киловаттные модули. КПД может достигать 96% в режиме онлайн, коэффициент мощности равен единице на всём диапазоне рабочих температур. Также реализованы дублированные платы управления, мощное зарядное устройство. Отличия: меньшие по размерам ввиду меньшей мощности силовых модулей. Здесь модель с 6-силовой модулем, то есть до 300 киловатт, умещается в стойку шириной 600 мм. Модель на 600 киловатт, в которой помещается 12 силовых модулей, умещается в стойку шириной 1200 мм. Также в серии Excelente VM/VL у нас есть возможность поставки различных конфигураций в зависимости от требуемого количества рубильников. Есть возможность поставки комплектации с четырьмя рубильниками, соответственно, основной ввод, ввод байпаса, вывод и рубильник сервисного байпаса непосредственно. Есть возможность поставки абсолютно без рубильников, когда используются внешние щипы. Есть возможность поставки с одним рубильником сервисного байпаса, по примеру того, который вы можете видеть на слайде.

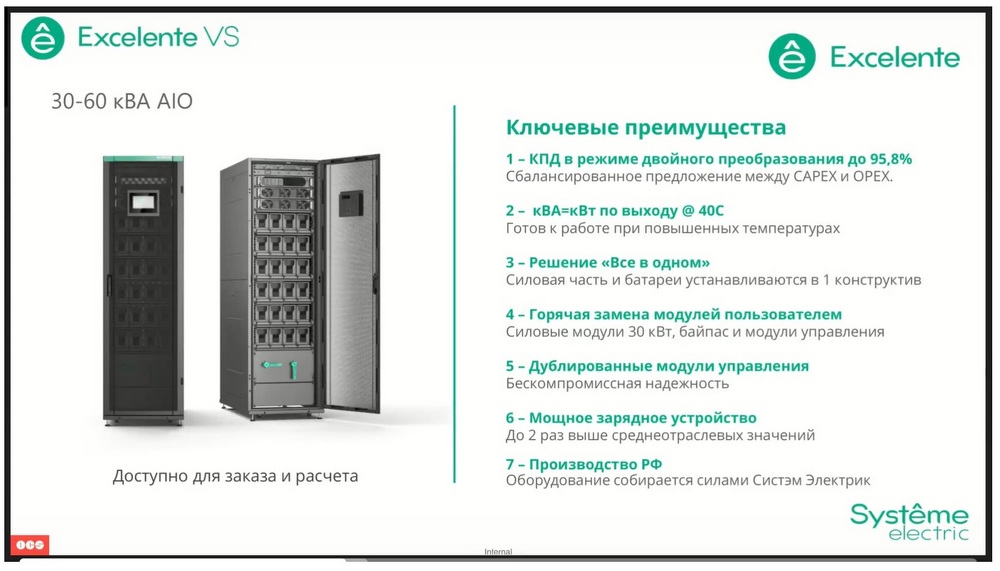

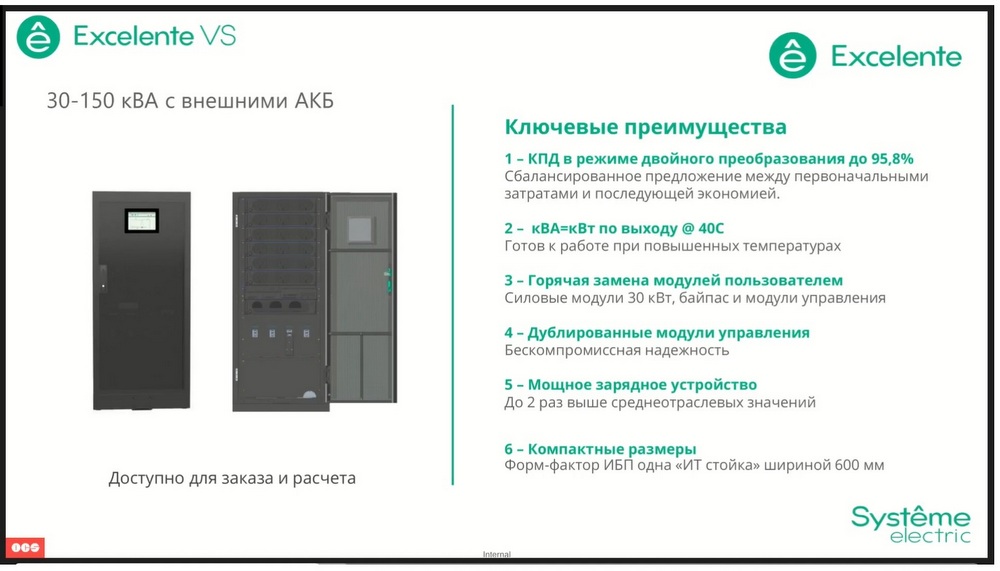

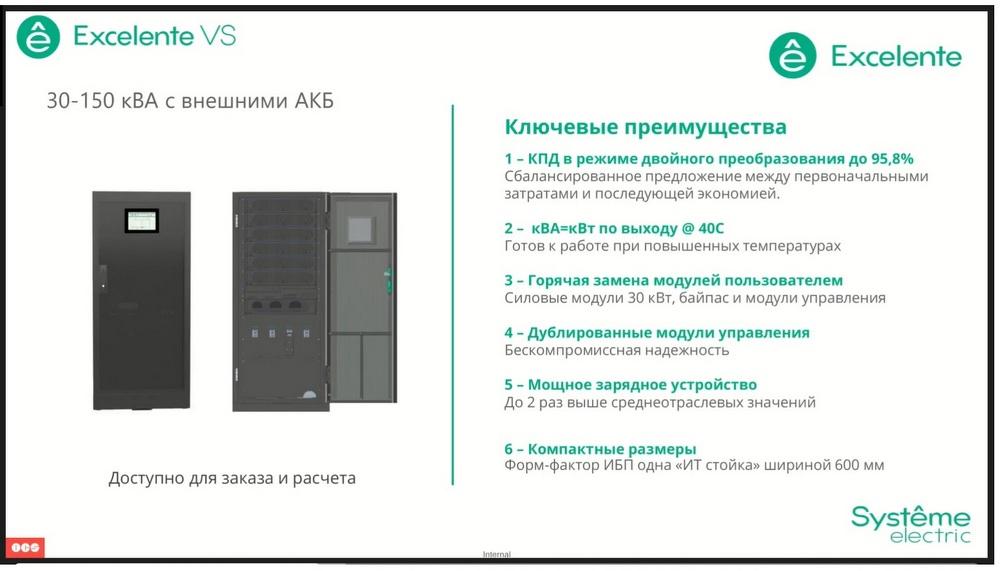

Серия Excelente VS, младшая линейка среди модулей ИБП. Здесь модули 30 кВт, здесь комплект рубильный предустановлен в данный ИБП. КПД достигает 95,8% в режиме онлайн, горячая замена силовых модулей, модули байпаса и модули управления полностью сохраняются. И по ширине также занимает 600 мм. Единственное здесь ключевое отличие модели с внешними батареями заключается в том, что ИБП рассчитан на 150 киловатт, но при этом у нас есть возможность установить одновременно до 6-силовых модулей. Это позволяет достичь дополнительного резерва. То есть выходная мощность может быть 150 киловатт при этом в случае выхода одного силового модуля из строя, у нас нет риска прерывания электроснабжения нагрузки, так как резервный модуль возьмет работу полностью на себя.

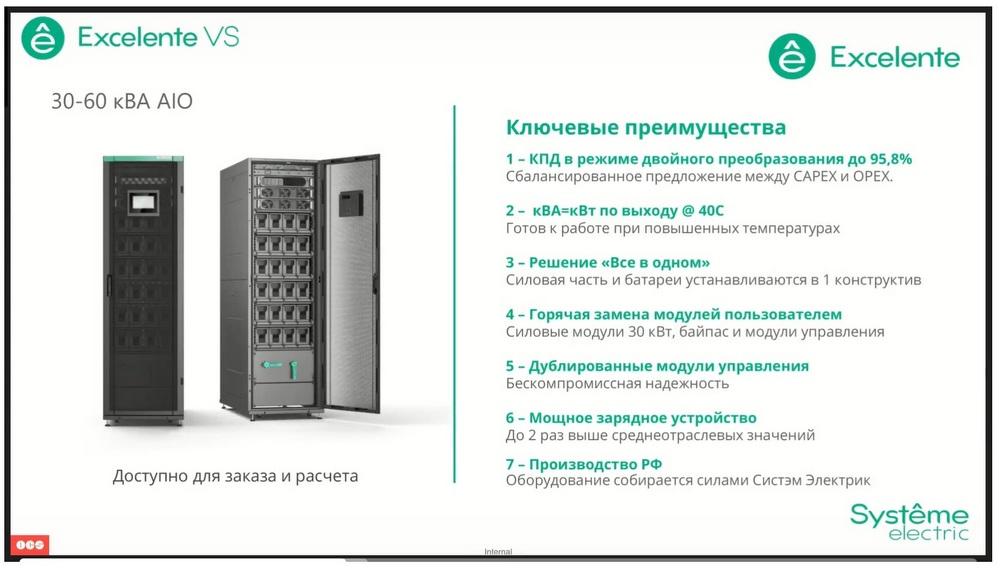

Далее рассмотрим модель Excelente VS, но со встроенными модульными батареями. Данная модель может обеспечивать мощность до 60 киловатт одновременно (как видно в верхней части ИБП расположены два силовых модуля) и имеет возможность установки внутрь шкафа до 6 линеек модульных батарей одновременно. Это позволяет достичь времени автономной работы до 15 минут в случае электроснабжения нагрузки 60 кВт, то есть на полную мощность ИБП. Ключевым преимуществом данной линейки является то, что мы ее полностью производим в РФ на нашей производственной площадке в Технополисе. Также, помимо самого ИБП, мы также производим немодульные батареи для этого же ИБП. То есть все решение, которое будет заказываться под брендом Excellente VS будет поставляться с соответствующей документацией, подтверждающей производство в России.
Кратко пройдемся по основным преимуществам между модульными ИБП и моноблочными. Одним из ключевых преимуществ является время обслуживания. В случае работы с моноблоком нам необходимо перевести его на байпас, привлечь к работе высококвалифицированного сервисного специалиста. И в случае замены силовых компонентов в данном источнике среднее время работы может занимать несколько часов. При работе с модульными ИБП при выходе из строя силового модуля, мы его можем применить в течение 50 минут. При этом нет необходимости в ходе данных работ переводить ИБП на байпас в виду того, что все меняется на горячее. Причем не только силовые модули, но и модуль байпаса и модуль управления.

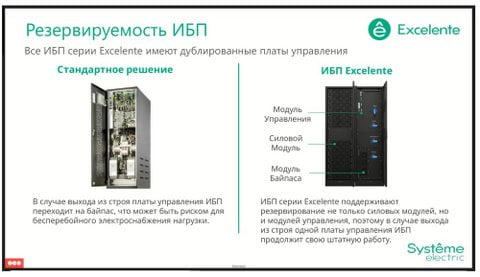

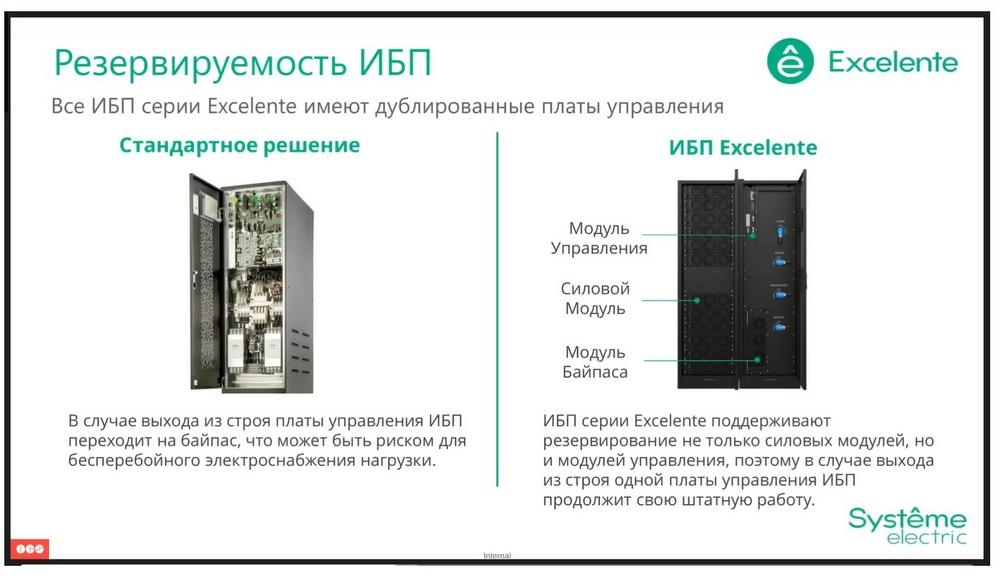

Все внутренние компоненты могут поддерживать дополнительное резервирование и платы управления. Что касается их, имеется резервирование по системе 2N, то есть одна полностью может подменять другую в случае выхода из строя.

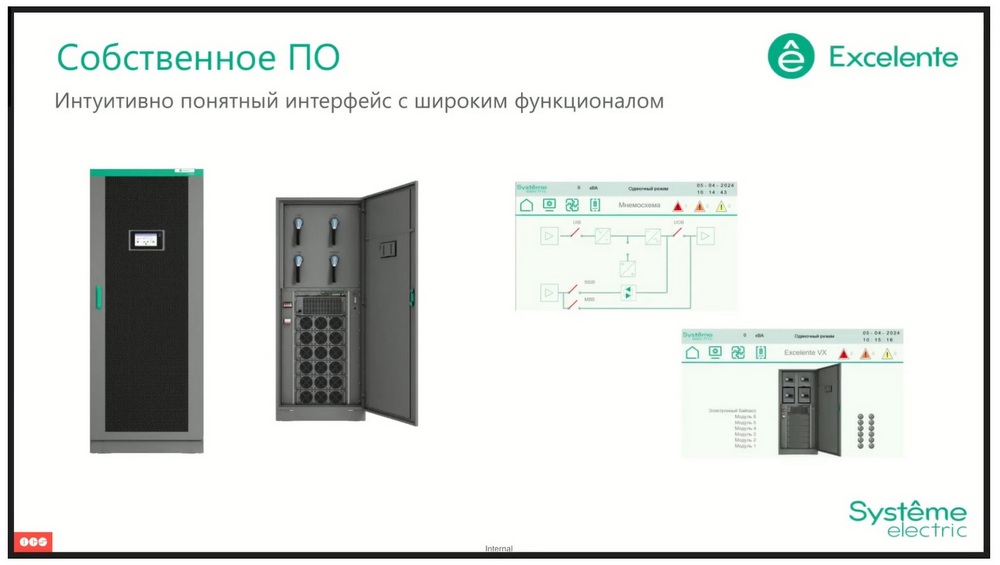

Также для серии Excellente ключевым преимуществом является использование нашего собственного ПО, которое мы написали самостоятельно, задействовав силы IT-специалистов. Данное ПО поддерживает русский язык и поддерживает расширенные сервисные и пользовательские функции, которые востребованы среди пользователей. Необходимые пользователям функции нам известны благодаря обратной связи.
В нашем дисплее реализовано отображение состояния всех рубильников в зависимости от их положения "включен" или "выключен". При этом при замыкании на мнемосхеме будет показана соответствующая анимация замыкания, а при размыкании будет показана соответствующая анимация размыкания рубильника. Также в отдельном окне показано состояние всех силовых модулей, модуля байпаса. В случае установки силового модуля, он отображается на изображении ИБП, в случае его извлечения в соответствующем месте возникает соответствующее предупреждение о том, что модуль извлечен, и на картинке самого ИБП отображается извлечение силового модуля.

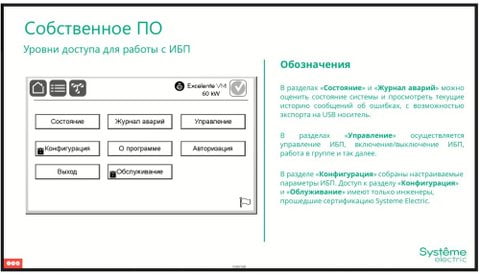

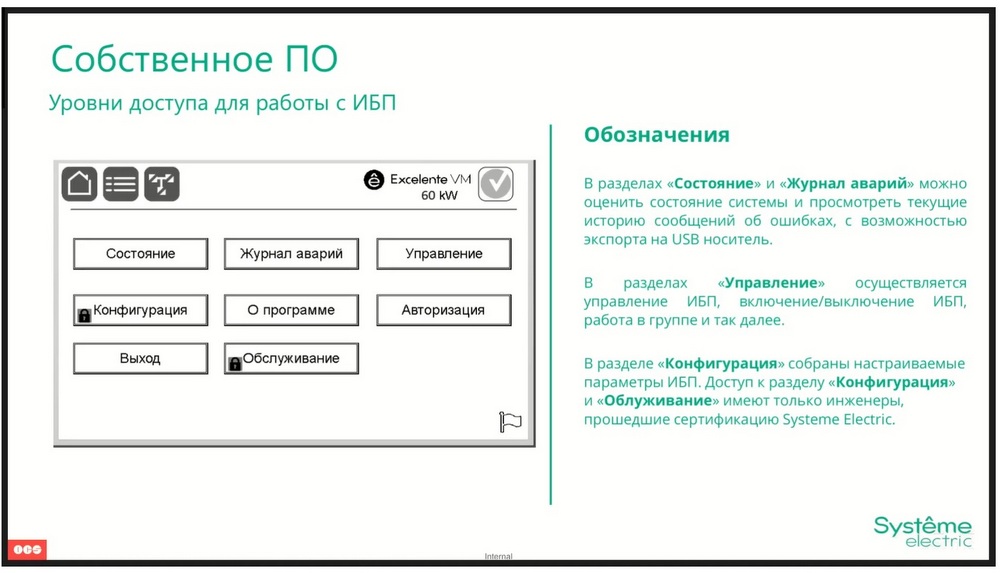

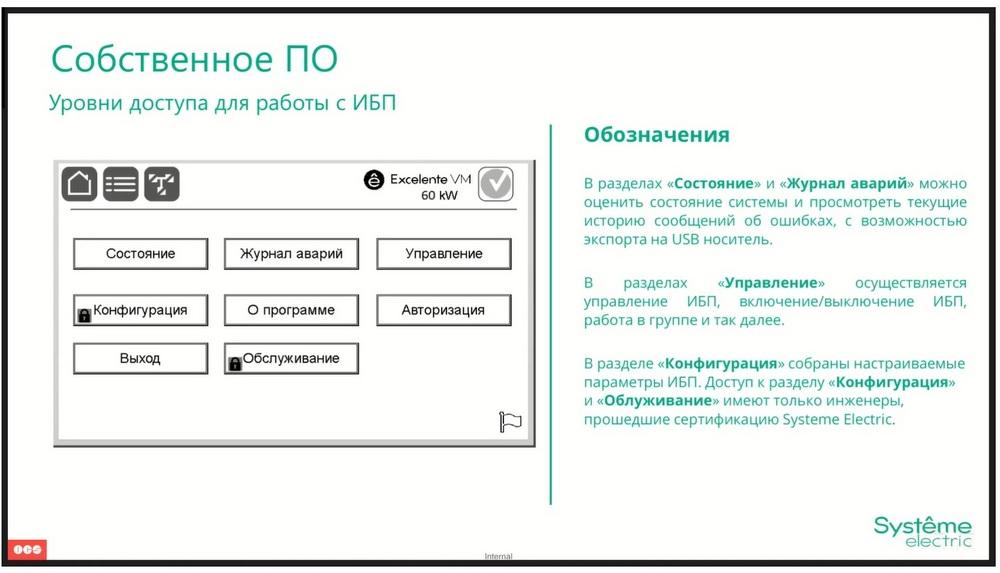

Также в нашем ПО реализовано несколько уровней доступа в зависимости от квалификации специалиста. Для пользователя реализован один функционал меню, позволяющий просматривать состояние ИБП, просматривать журнал аварий, производить управление ИБП, посмотреть версию прошивки. Для сервисного специалиста в ходе проведения ТО реализуется авторизация дополнительного пароля, и данный уровень доступа позволяет сервисному специалисту менять конфигурацию ИБП в случае необходимости и проводить его сервисное или же ремонтное обслуживание.

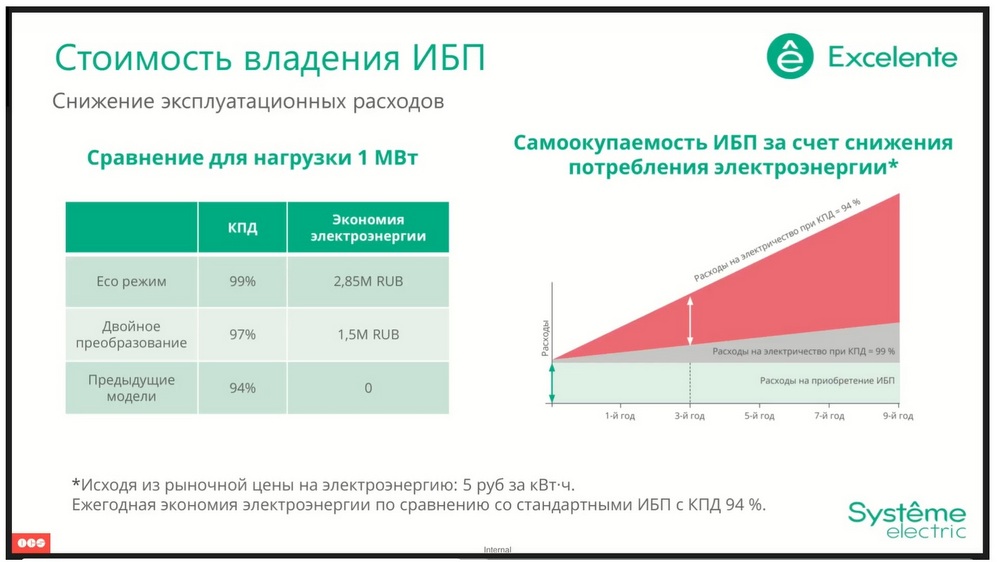

Теперь про КПД. Здесь в качестве примера взята серия VX, КПД которой достигает 97%. И, в случае, если мы сравним данный КПД с моделью с КПД до 94%, то на протяжении всего жизненного цикла сэкономленные средства помогут конечному заказчику в итоге скопить необходимый капитал для полного обновления системы бесперебойного электроснабжения, что дает значительное преимущество в рамках экономии.
SystemeGutr

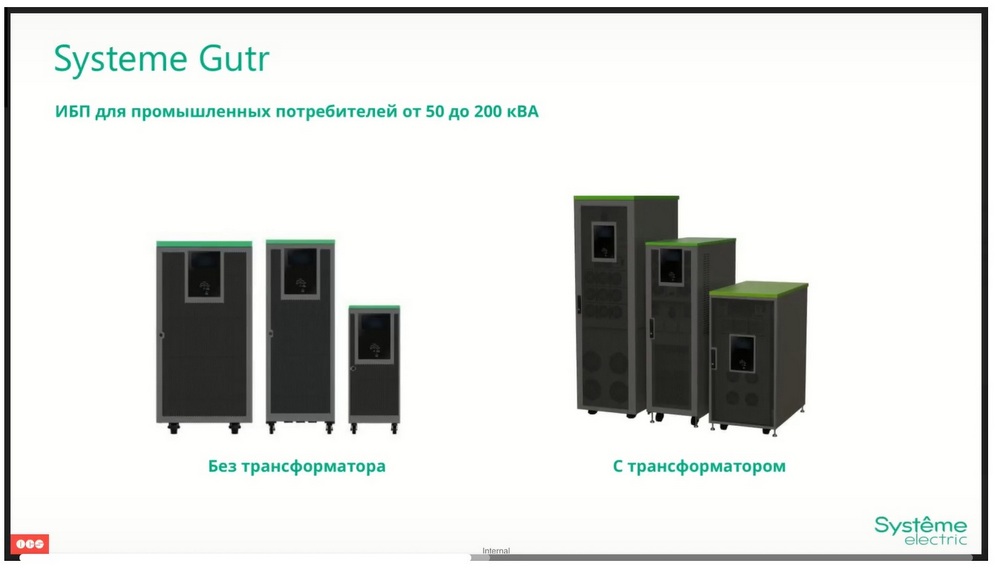

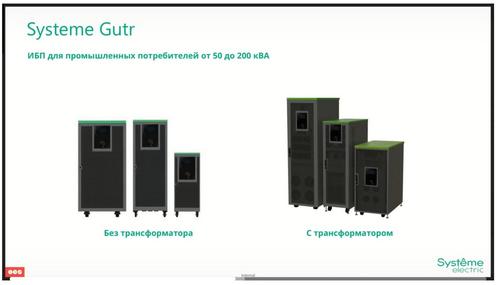

Ну, и заключительная часть по железу – это Systeme Gutr. Это наша новая линейка, которая была введена относительно недавно. Данные решения предназначены в первую очередь для нестандартного исполнения, то есть для промышленных клиентов, которым требуется повышенная степень влагозащиты и гальванической развязки. Systeme Gutr поддерживает решение как со встроенными трансформаторами, так и без оных.

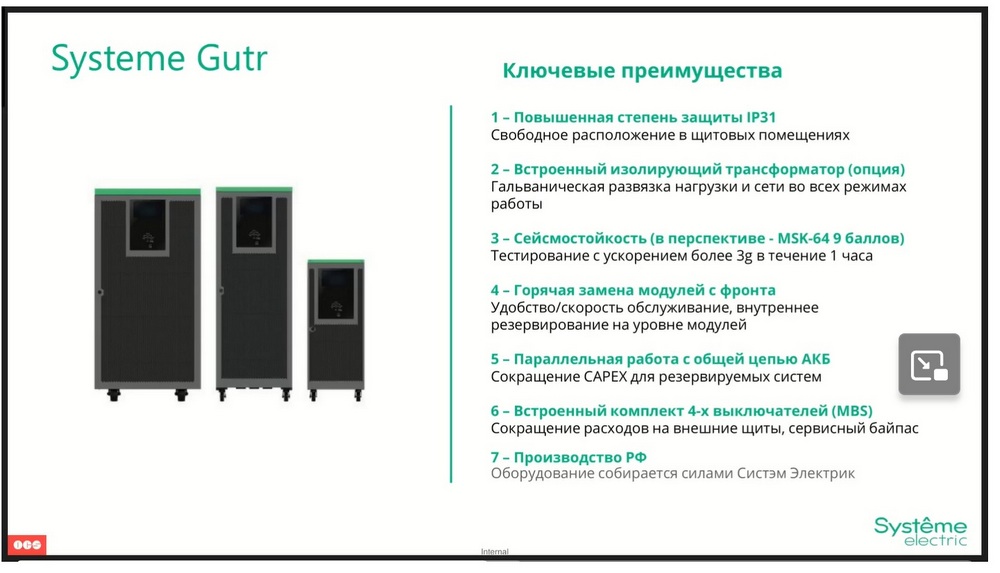

И все ИБП линейки Systeme Gutr реализованы в защищенном корпусе IP31. Какие есть ключевые преимущества? Помимо трансформатора и повышенной степени защиты, это сейсмостойкость, горячая замена силовых модулей с фронта, параллельная работа на общую АКБ, встроенный комплект полностью у рубильников, что позволяет сократить расходы на внешние щиты и производство в Российской Федерации. У нас также сейчас идет процесс получения сертификатов. И мы считаем это нашим преимуществом ввиду того, что сборка в РФ позволяет не только загрузить наши мощности, но и также значительно сократить сроки поставки данного оборудования, ввиду того, что компоненты мы храним на нашем складе.

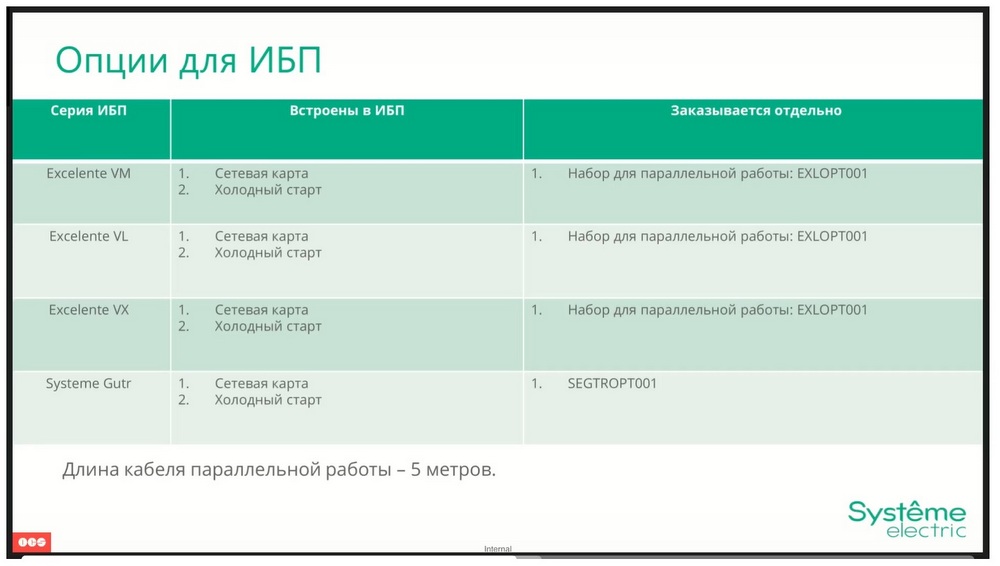

Что касается опций, то ситуация аналогична Uniprom. Сетевая карта «Холодный старт» входит в комплект по умолчанию. Единственное, что заказывается отдельно, это набор для параллельной работы. Для всех Excelente один тип референса, для Gutr, соответственно, свой независимый референс.
Аксессуары
Компания Systeme Electric заинтересована в первую очередь в поставке всего комплексного решения, которое предусматривает в себе не только сам ИБП, но и значительный пул дополнительных компонентов, позволяющих построить систему бесперебойного электроснабжения. В рамки поставляемых аксессуаров входят такие вещи, как внешние байпасные щиты, шкафы, то есть комплекты защиты батарей, батарейные шкафы или батарейные стеллажи, батарейные модули, трансформаторы изолирующие батареи литиевые. И непосредственно сами свинцовые батареи, которые устанавливаются в батарейных шкафах либо же на стеллажах. Также можно увидеть на слайде значительную часть аксессуаров, которые мы производим, изготовляем и проектируем в России. При этом большая часть из того, что спроектировано и изготовлено в России, производится нашими силами в Технополисе на базе собственных решений Systeme Electric.

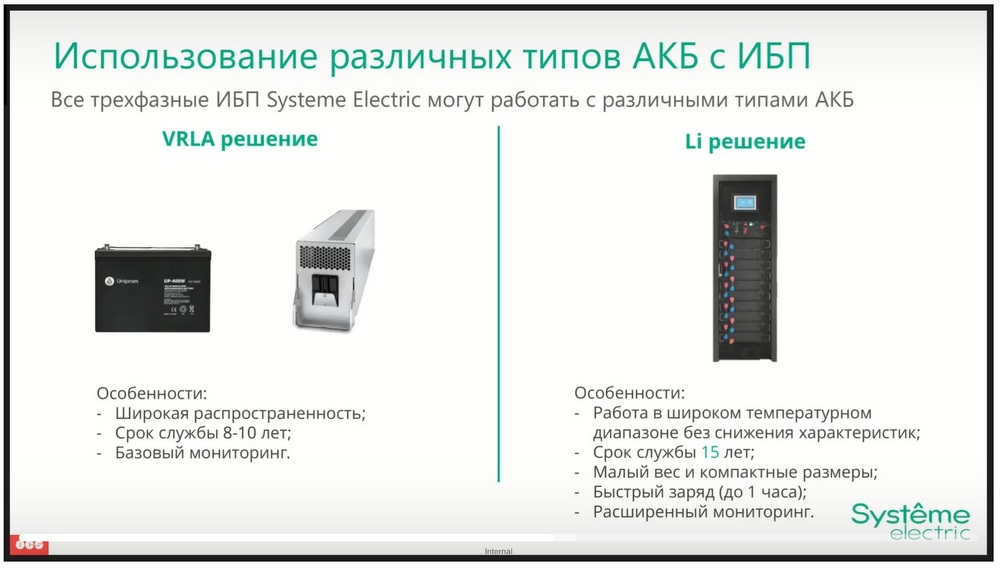

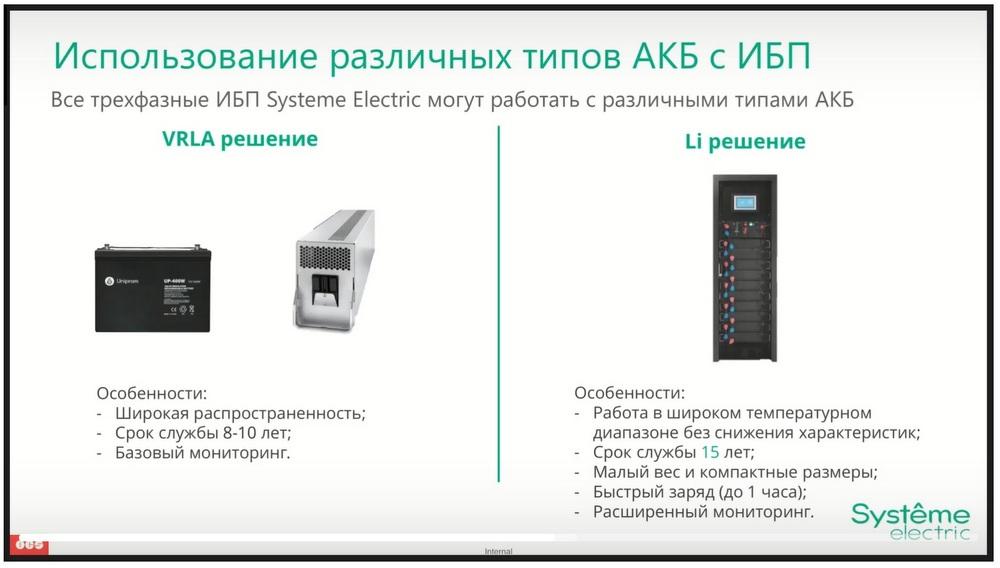

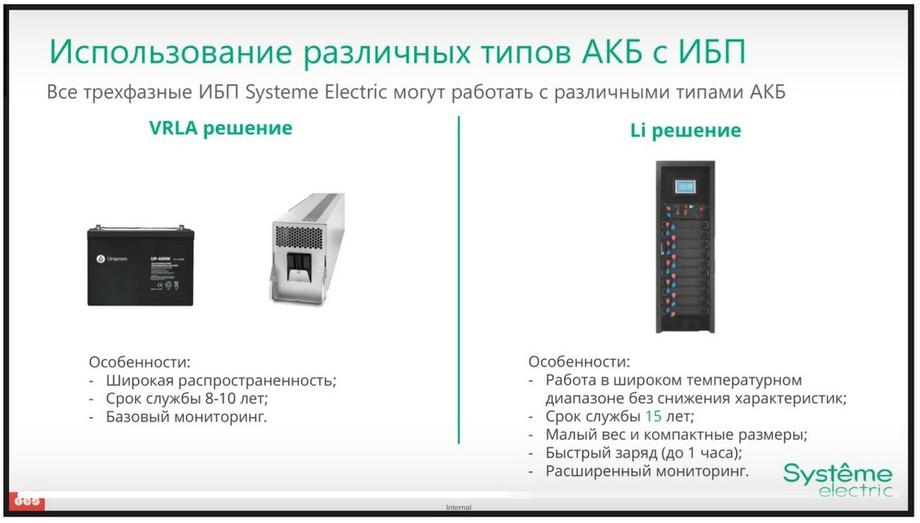

Начнем с батарей. Решение делится на свинец и литий. Если говорить о свинце, то его особенностью является широкое распространение. Срок службы таких батарей 8-10 лет, он поддерживает базовый мониторинг, либо расширенный при помощи дополнительных аксессуаров. Что касается лития, то он имеет более долгий срок службы, до 15 лет, более компактные габариты и небольшой вес. И в базовом варианте он поддерживает расширенный мониторинг. Также он поддерживает быстрый заряд, до 1 часа, и работу в широком температурном диапазоне. Возвращаясь к решению в свинце, надо отметить, что наша компания может осуществлять поставки в нескольких типоразмерах. Мы можем поставлять батареи в виде традиционных блоков, устанавливающихся в батарейных шкафах или же на батарейных стеллажах. Мы также можем осуществлять поставку батарейных модулей, которые устанавливаются либо в ИБП серии Uniprom 3S, 3M или же Excelente 3S, или же устанавливающихся во внешние батарейные шкафы для модульных батарей, разработкой которых мы сейчас занимаемся. А модульные батареи производятся нашими силами в Технополисе, мы их поддерживаем на стоке, также в случае реализации какого-либо проекта, можно их оперативно отгрузить вместе с ИБП в случае необходимости.

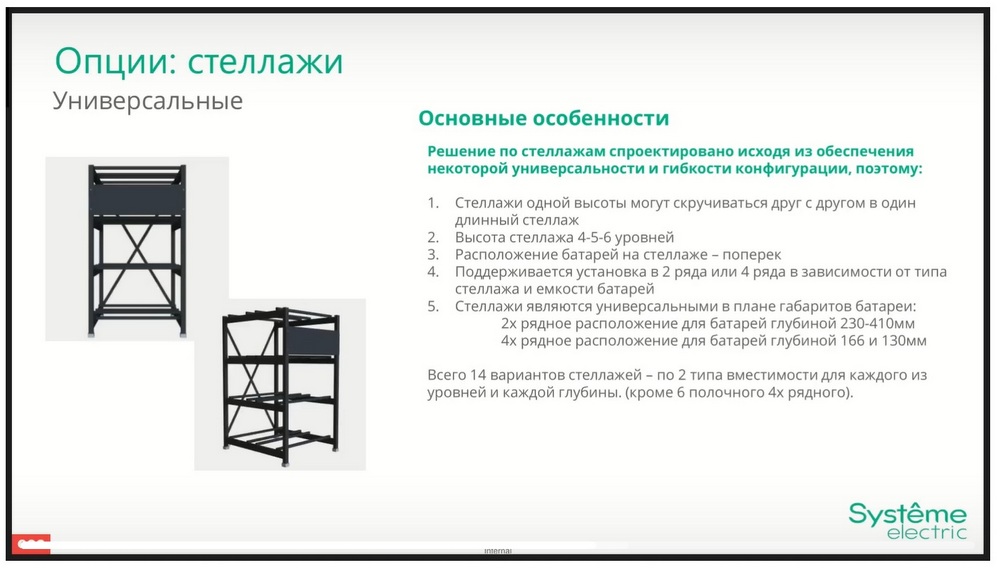

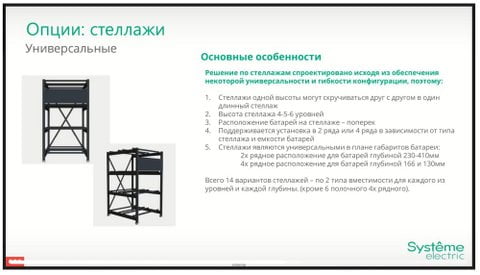

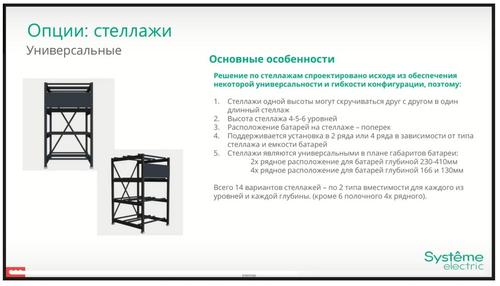

Следующей опцией, которую мы реализуем, являются стеллажи. Стеллажи в нашей номенклатуре заведены в рамках стандартных артикулов в количестве 14 штук. При этом в случае реализации какого-либо сложного проекта, у нас всегда есть возможность разработать и согласовать какой-либо вариант кастомного стеллажа, предусматривающий расположение в специфичных пространствах, например, в узких помещениях, либо каких-то иных ограниченных пространствах, где планируется располагать батарею. Опыт такой реализации уже был, и опыт был успешным. Поэтому в случае нестандартного проекта мы готовы идти на компромиссы и реализовывать кастомные варианты.

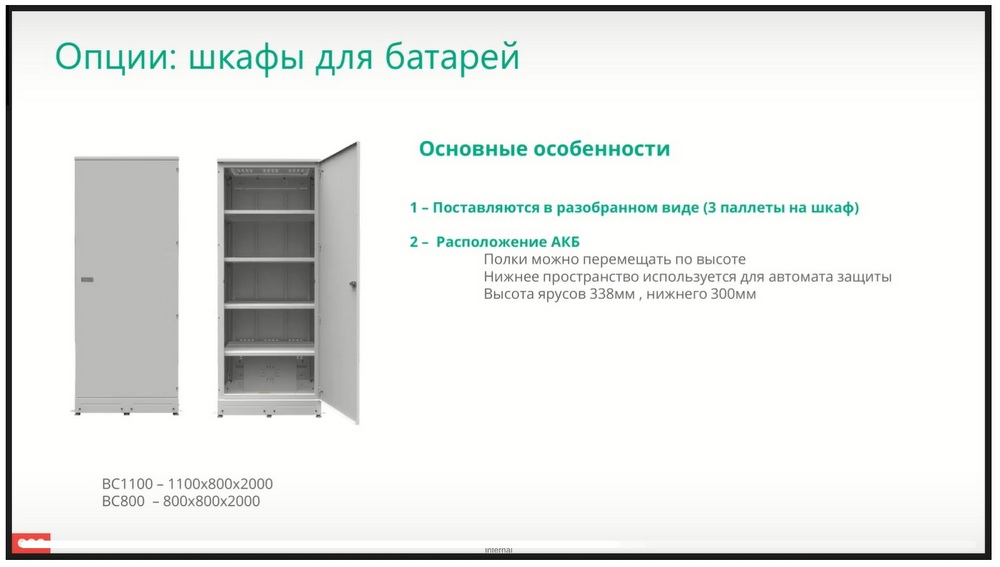

Внизу батарейных шкафов у нас установлена монтажная пластина для установки автомата защиты батарей, что позволяет установить в батарейном шкафу как батарею, так и сам комплект, это позволяет сэкономить пространство. Сами батарейные шкафы изготавливаются и поставляются в двух типоразмерах. Это ширина 800 мм и ширина 1100 мм. При этом данные шкафы являются универсальными. Полки внутри этих шкафов можно легко перемещать по высоте для установки различных батарей, начиная от малой емкости и заканчивая самой большой.

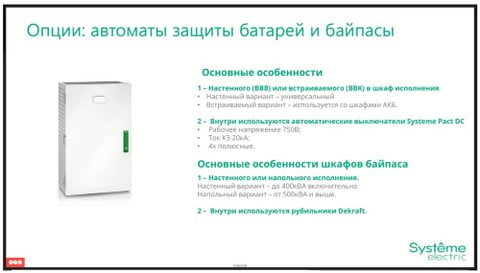

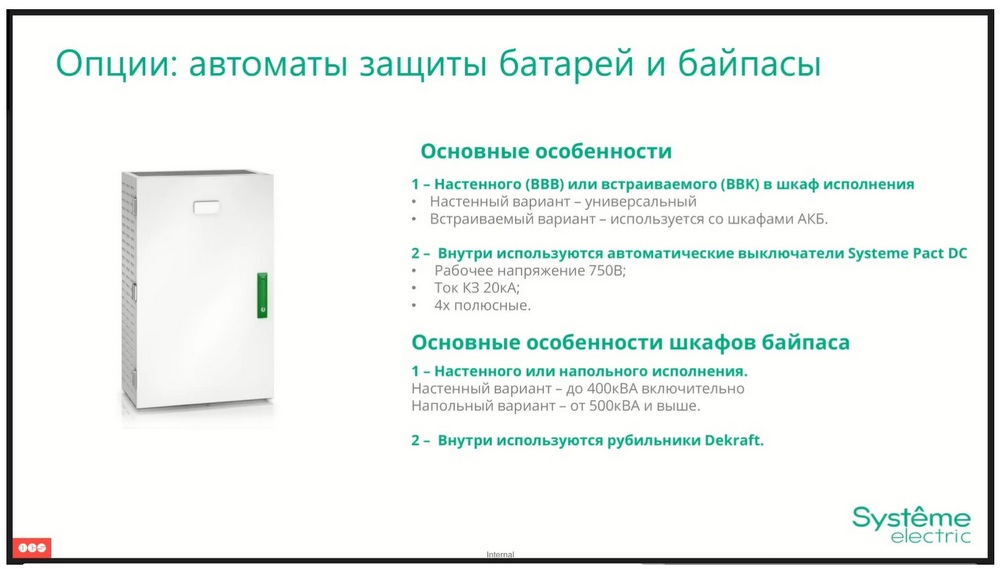

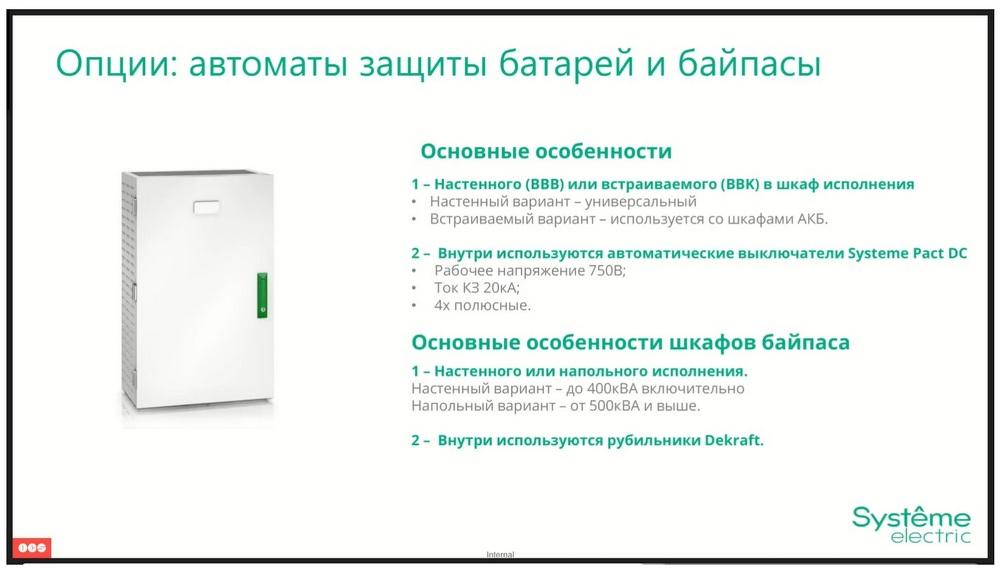

Опции: "Автоматы защиты батареи и байпасы". Мы изготавливаем варианты как настенного (ВВВ), так и встраиваемого (ВВК) в шкаф исполнения. Их ключевым преимуществом является использование автоматических выключателей нашей Systeme Pact DC на токе от 100 до 630 ампер. На внешних байпасах мы используем рубильники либо Dekraft, либо же Systeme Pact DC, что позволяет полностью замкнуть производство нашего оборудования на наших же автоматах и на наших же рубильниках. Это позволяет нам значительно сократить сроки ввиду того, что мы используем единый склад и оперативно отгружать как аксессуары, так и ИБП до наших заказчиков.
Сервисное обслуживание

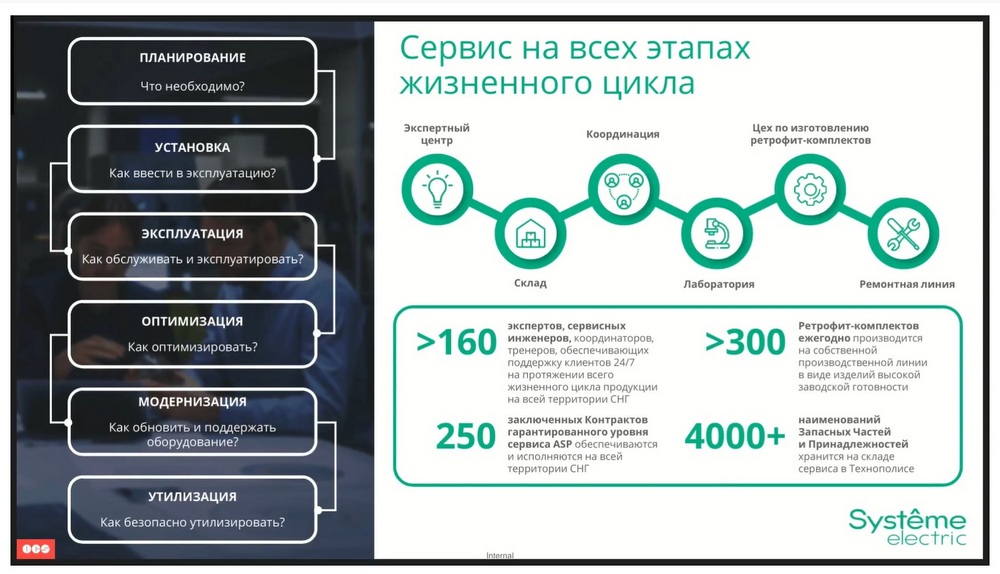

Ввиду того, что компания Systeme Electric была образована в результате продажи бизнеса Schneider локальному менеджменту, в рамках нашей базы оказалась огромная информация, огромный опыт, касающийся многолетней работы компании Schneider Electric на рынке РФ и Беларуси. Эту информацию мы стремимся сохранить и преумножить, и стараемся продолжить оказывать весь тот спектр сервисных услуг, которым в свое время был известен в Schneider, и который сейчас поддерживает компания Systeme Electric. Мы заинтересованы не только в поставке оборудования, но и в обеспечении поддержки на всех этапах его жизненного цикла, начиная от планирования объекта с использованием нашего оборудования и заканчивая утилизацией данного оборудования.

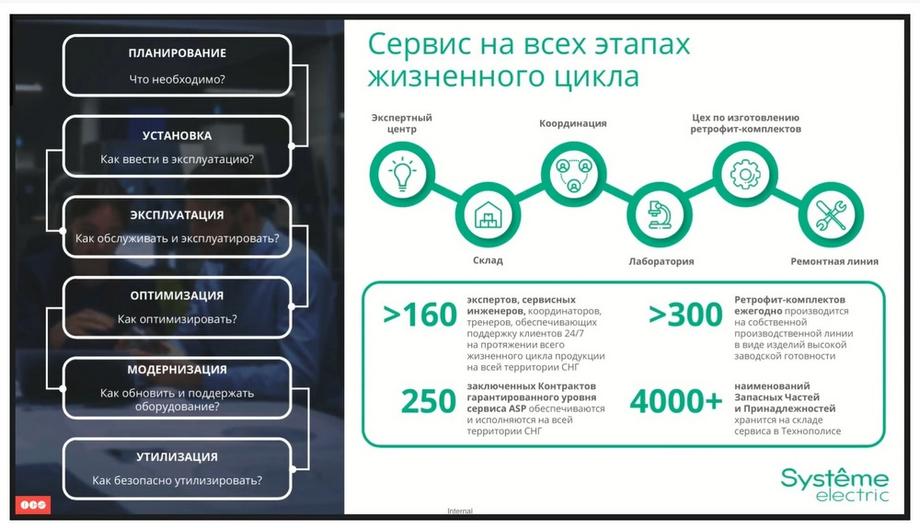

Для реализации данной стратегии в рамках нашей компании реализован огромный штат сервисных специалистов, состоящий из наших экспертов, сервисных инженеров, координаторов, тренеров, которые способны обеспечивать поддержку 24/7. В нашей базе сейчас 250 заключенных контрактов гарантированного сервиса, которые регулярно исполняются. На складе мы поддерживаем более 4 тысяч единиц запасных частей для ИБП и для другого оборудования.

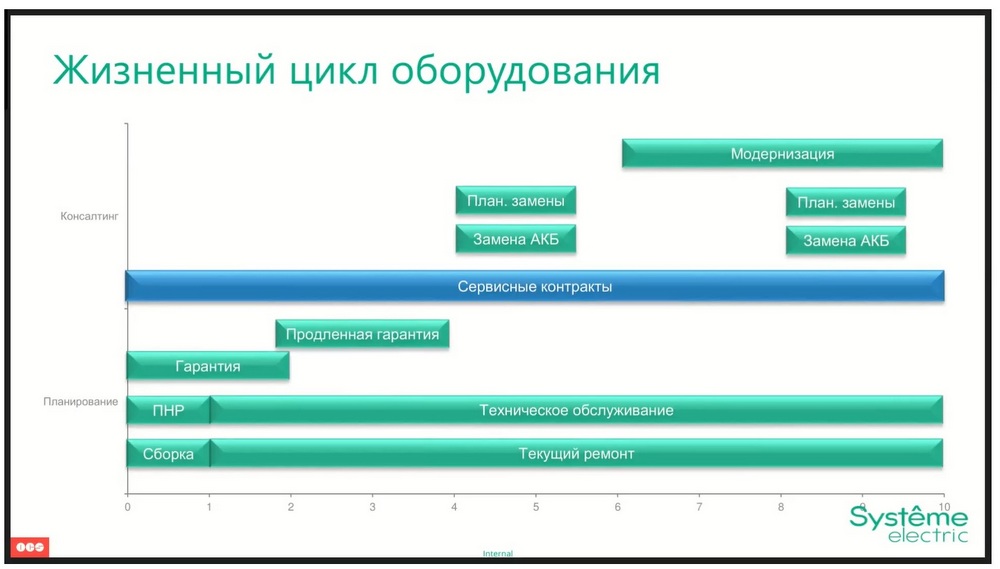

Если продемонстрировать данную работу на графике, то можно увидеть, что компания Systeme Electric с нашими силами может реализовывать ПНР, сборку, обеспечивать гарантийное обслуживание, пост-гарантийное обслуживание в рамках продленной гарантии. На середине жизненного цикла проводить плановые замены частей оборудования, которые этого требуют. И под конец жизненного цикла производить модернизацию оборудования и смену на новое.
Ярким примером такой работы является замена оборудования серии Galaxy 3500-7000, которые были установлены в десятых годах, и сейчас их срок жизни подходит к концу. В рамках данных работ у нас уже был опыт замены "под ключ" полностью старого оборудования на Uniprom и на Excelente. При этом данные работы полностью выполняются нашими специалистами. То есть задача заказчика просто передать ключ от помещения, в котором установлено инженерное оборудование. Далее уже наши специалисты полностью выполняют демонтаж старого оборудования, производят монтаж нового оборудования и его запуск.

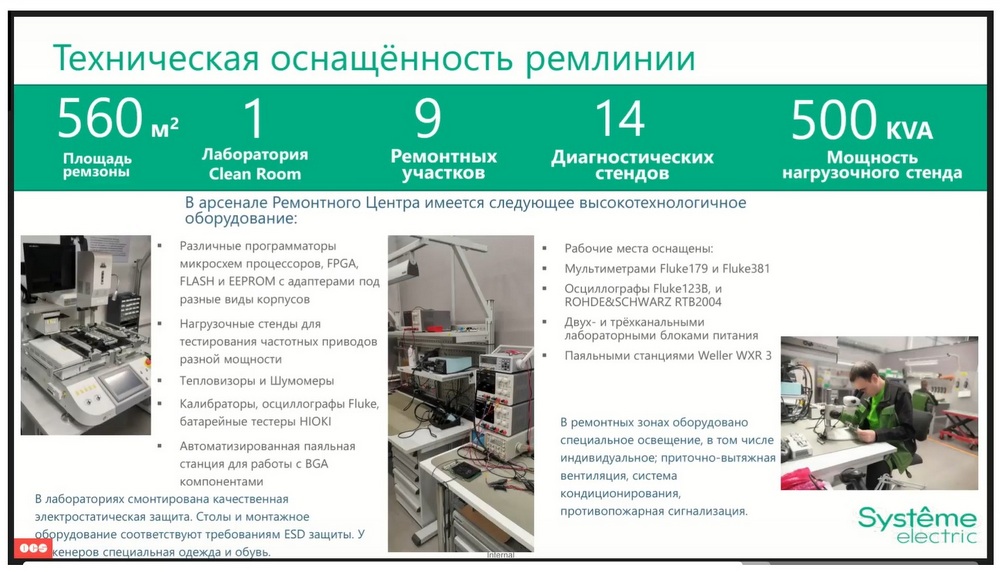

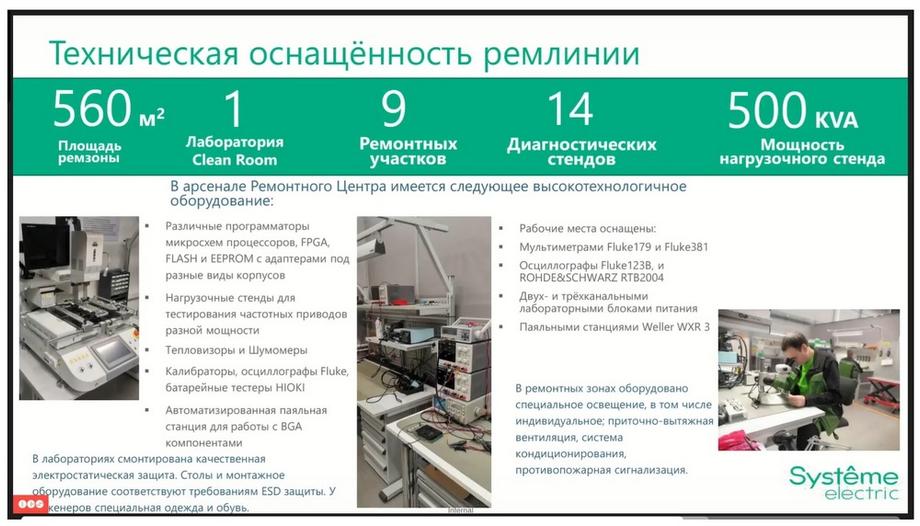

При этом для организации высококачественного ремонта мы имеем в своем распоряжении в Технополисе ремлинию, которая занимает площадь немногим более квадратного полукилометра, имеет 9 ремонтных участков для проведения ремонта различных компонентов оборудования. Для тестирования работоспособности оборудования мы можем включать основной нагрузочный стенд мощностью до 500 киловатт, и время от времени можно задействовать дополнительные мощности для тестирования более мощных источников.
Также для организации такого сервисного обслуживания наша ремлиния обладает всем необходимым инструментом, позволяющим как провести полный анализ неисправности оборудования, и произвести его ремонт на компонентном уровне, что позволяет быть уверенным в произведенном результате и обеспечить гарантию на выполненные работы на протяжении года или более.
